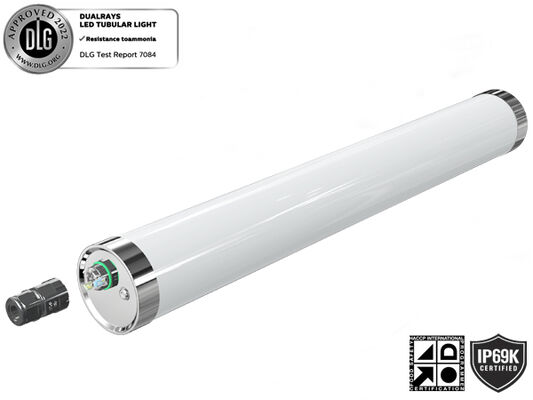

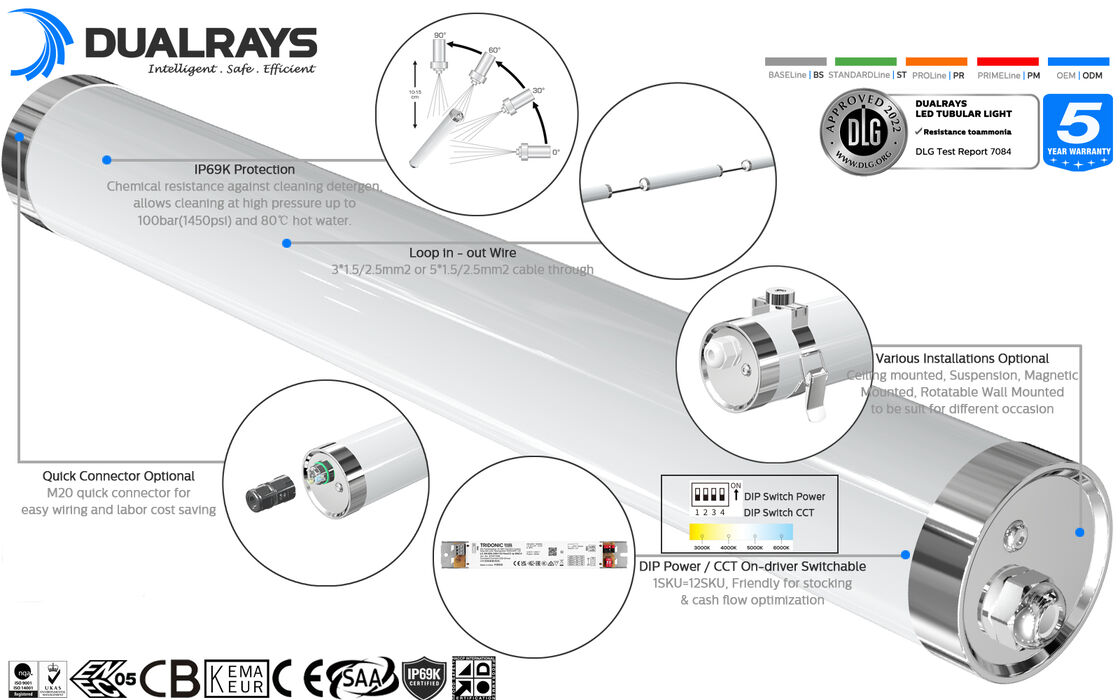

DUALRAYS LIGHTING Luz tubular marina LED MTB6 IP66 IP69K IK10 Protección fabricada con materiales no corrosivos de alta calidad: PMMA, policarbonato y acero inoxidable 304/316
La luz tubular marina LED MTB6 está fabricada con materiales no corrosivos de alta calidad: PMMA, policarbonato y acero inoxidable 304/316, cumpliendo así con la protección IP66, IP69K e IK10.
requisitos.
La lámpara es estanca y está diseñada para funcionar en áreas expuestas a la humedad debido a su construcción altamente resiliente, resistente a la corrosión y a los chorros de agua.

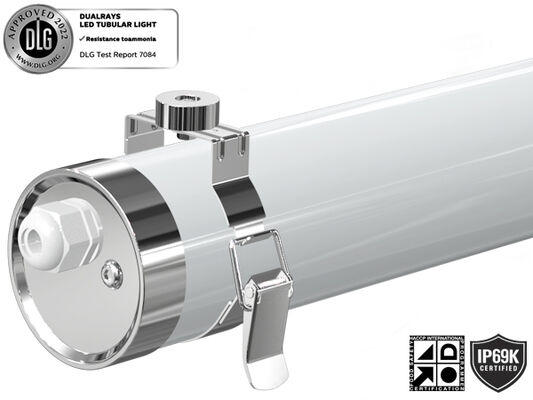

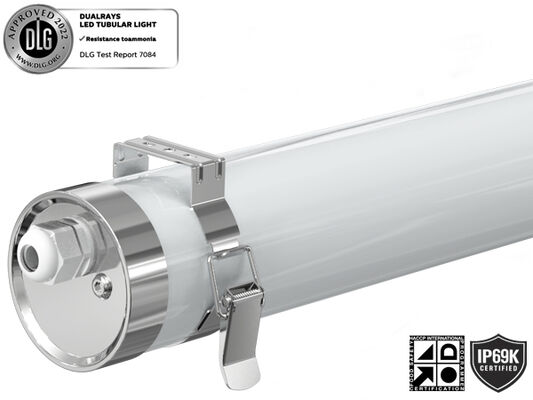

Con entrada de cable en un extremo, se sujeta con dos clips de resorte que se encajan fácilmente en los dos extremos del tubular.

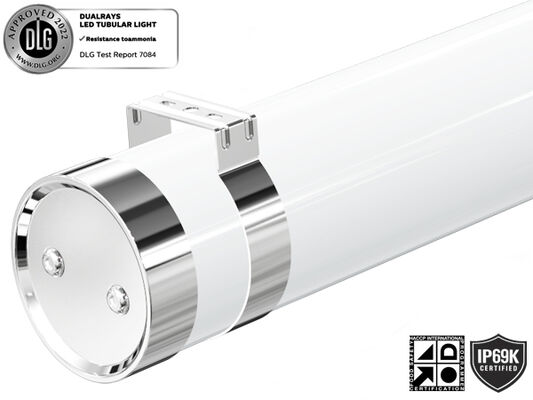

La lámpara se puede fijar en cualquier posición en paredes o techos metálicos con tornillos o con soportes magnéticos, cada uno con una fuerza de tracción de hasta 5 kg.
Características y especificaciones clave
- LED SAN'AN SMD2835 de alto brillo con controlador sin parpadeo LIFUD/BOKE/AGT de alto PF
- Ajuste de potencia del interruptor DIP opcional
- Soporta una presión de agua de 100 bar (1450 psi) y temperaturas de hasta 80 °C.
- IP69K PMMA IK06 Antiamoniaco/UV y PC IK10 Protección Anti-UV
- Múltiples ángulos de haz: 120°/200°/280°/360° opcional
- Cableado simple o doble conectable opcional
- Instalación versátil: suspensión, montaje en pared, soporte magnético
- Opciones de control inteligente: 1-10V, DALI, Sensor de movimiento, Sensor de luz natural, Zigbee y Emergencia
- Sin emisiones UV o IR, completamente libre de mercurio
- L80/B10 @ 61.000 horas de vida útil
- Personalización disponible para proyectos especiales.
Opciones disponibles
- Controlador: controlador TRIDONIC / BOKE sin SELV
- Controles y Regulación: 1-10V, DALI, Sensor de movimiento, Sensor de luz natural, Zigbee y Emergencia
- Ángulos de haz: 120°/200°/280°/360° opcional
- Instalación: suspensión, montaje en pared, soporte magnético.
- Material: PC/PMMA opcional

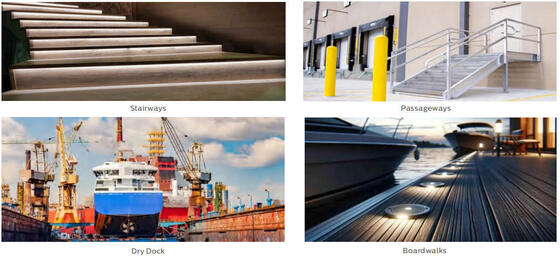

Aplicaciones recomendadas
- Muelles;
- Pasadizos;
- Escaleras;
- Otras áreas de trabajo húmedas;
- Ubicaciones exteriores e interiores;
Especificaciones técnicas
Sistema general
| Material de la carcasa |
PC/PMMA extruido según norma UNE-EN ISO 21305-1:2020, filtro UV condicional (IK10) |
| Material del difusor |
PC/PMMA extruido según norma UNE-EN ISO 21305-1:2020, filtro UV condicional (IK10) |
| Color de la carcasa |
Blanco (RAL9016), otros colores opcionales |
| Juntas de sellado |
Espuma de silicona |
| Disipación térmica de LED |
Mediante cuerpo de luminaria 6063 AL sin aletas, sin fluidos conductores. Disipación por convección pasiva que garantiza el contacto térmico con los módulos LED a través de soldadura en pasta sin plomo de alta conductividad. |
| Anticondensación |
Válvula de equilibrio de presión para garantizar la liberación de humedad, evitar la condensación y mantener la estanqueidad IP. |
| Finalizar |
Pulverizado electrostáticamente y sublimado en horno. Resistente a la corrosión |
| Altura de montaje recomendada |
2 - 8 metros |
| Mantenimiento |
Tapa final con tornillo para instalación. |
| Conductor |
Corriente constante, empotrado en luminaria, precableado |
| Control de atenuación |
ENCENDIDO-APAGADO | Atenuación 1-10V | DALI-2 | Malla | Zigbee | Casambi |
| Clasificación IP |
IP67/IP69K |
| Clasificación IK |
IK10 |
| Clase protectora |
Clase I |
| Alambre incandescente |
850°C (menores de 30 años) |
| Prensaestopas |
Prensaestopas M20 (prensaestopas de nailon o SS304/316 opcional) |
| Instalación |
Montado en el techo | Suspensión | Montado magnético | Montado en la pared giratorio |
| Función inteligente |
Sensor PIR | Sensor de microondas | Emergencia |
Sistema eléctrico
| Cableado pasante |
3*1,5 mm² | 5*1,5 mm² | 3*2,5 mm² | Cables de 5*2,5 mm² para opción. |
| Voltaje principal |
220~240 VCA/50/60 Hz, 180-264 VCC |
| Factor de potencia (PF) |
≥0,96 |
| Distorsión Armónica Total (THD) |
<10% |
| Tipo de salida |
No SELV (no aislado) |
| Factor de parpadeo |
<1% |
| Medida de visibilidad estroboscópica (SVM) |
<0,4 |
| Perceptibilidad de efectos estroboscópicos (Pst) |
<1 |
| Conexión de terminales |
Tapa final con rosca rápida para facilitar el cableado |
| Potencia de luminarias |
B10A |
B16A |
C10A |
C16A |
| 20W |
70 |
110 |
98 |
158 |
| 30W |
46 |
74 |
66 |
104 |
| 40W |
35 |
55 |
49 |
78 |
| 50W |
28 |
44 |
39 |
62 |
| 60W |
23 |
37 |
34 |
52 |
Sistema de fotometría
| LED |
SMD2835 (1W) |
| CCT (temperatura de color correlacionada) |
CCT único (3000K | 4000K | 5000K | 5700K | 6500K) |
| CRI (índice de reproducción cromática) |
>80Ra para estándar (>90Ra para CRI más alto disponible) |
| Seguridad fotobiológica |
RG0 (exento de riesgo) |
| CEE (Clase de eficiencia energética) |
A++ |
| SDCM (desviación estándar de coincidencia de colores) |
<5 (SDCM<3 opcional) |
| UGR (4H, 8H) |
24,9 (Cruz) 23,4 (Longitudinal) |
| Ángulo de haz |
120° | 280° | 360° Opcional |
| Vida útil promedio de la luminaria |
61.000 horas (L80B10) |
| Mantenimiento del lumen al eol |
>70% |
| Eficacia luminosa |
130LPW (PROLínea) | 160LPW (PRIMELine) Opcional |

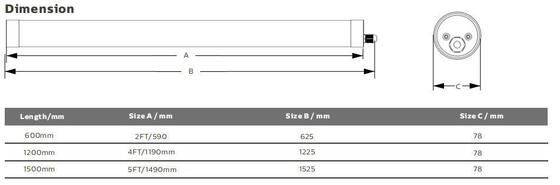

| Longitud |
2 pies/600 mm |
4 pies/1200 mm |
5 pies/1500 mm |
| Potencia nominal |
20W |
30W |
30W |
| Lúmenes entregados a 5000 K, CRI>80 (PRO) |
2.600 lúmenes |
3.900 lúmenes |
3.900 lúmenes |
| Lúmenes entregados a 5000 K, CRI>80 (PRIME) |
3.200 lúmenes |
4.800 lúmenes |
4.800 lúmenes |
Condiciones de operación
| Temperatura/humedad de funcionamiento |
-20~ +60℃ (-4°F ~ 140°F) / 5~85% RH, no condensado |
| Temperatura/humedad de almacenamiento |
-40~ +80℃ (-40°F ~ 176°F) / 5~85% RH, no condensado |
| Tiempo útil promedio del LED L90B10 |
≥0,96 |
| Vida útil nominal nominal (Tp <70 ℃) |
Hasta 100.000H |
| MTBF del conductor |
500.000H, MIL-HDBK-217F(25℃) |
| Resistente a las vibraciones |
10~500Hz, 5G 12min / 1ciclo, período de 72min. Cada uno a lo largo de los ejes X,Y,Z |
| Ruido Acústico |
<25 dB (distancia de 30 cm, funcionamiento normal) |
| Garantizar |
5 años |
Certificaciones
| Certificado Global |
ENEC | CE | RoHS | Marca D | Cotizada KEMA-KEUR, SAA | C-tick | RCM | CB | ETL/CETL | Contenido descargable premium |
| Directivas de seguridad |
EN 60598-1 | EN 60598-2-3 | EN 62493 | CEI 62471 |
| Directivas EMC |
EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Otras directivas |
CEI 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Tolerancia de flujo luminoso, tolerancia de potencia y tolerancia de temperatura de color ±5%, 5000K y CRI>80.
* Haz de iluminación, distribución de intensidad luminosa y eficiencia luminosa examinados de acuerdo con la norma EN ISO 17025:2005 para la serie de normas EN13032 y la norma LM-79.
* Información actualizada del producto y términos generales de garantía disponibles en nuestro sitio web www.DUALRAYS.com
* Información detallada sobre flujos luminosos y potencias para índices individuales indicados en la ficha técnica del producto.
* Los valores pueden estar sujetos a cambios debido a la combinación de LED.
* Parámetros en la hoja de datos proporcionados para Ta=25°C, basado en 4000K/80Ra, 10% de eficiencia mayor con 70Ra
Métodos de instalación
Montado en el techo
Taladre un agujero para tornillos en el techo. Fije el clip al techo con un tornillo. Encajar firmemente con la mano en la luminaria.
Suspensión
Taladre un agujero para tornillos en el techo. Encajar firmemente con la mano en la luminaria. Instale y fije el gancho de montaje en el techo y el clip, luego ajuste la longitud de los kits de suspensión.
Montaje en techo giratorio
Taladre un agujero para tornillos en el techo. Encajar en la luminaria con clips. Gire el ángulo según sea necesario.
Montaje magnético
Saque los 2 clips con anillos magnéticos del paquete de componentes. Introduzca firmemente con la mano los clips magnéticos en la luminaria. Fije la luminaria sobre superficies metálicas (Fe, Ni, Co) o sus aleaciones según sea necesario.

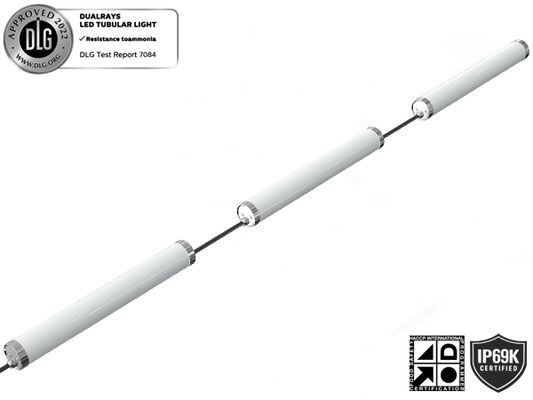

Conexión enlazable

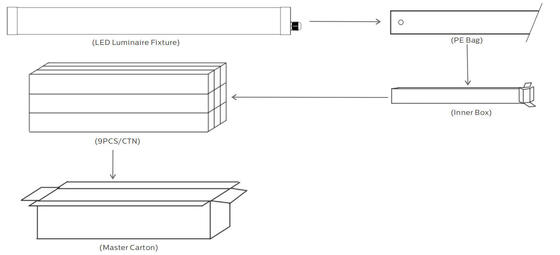

Especificaciones de embalaje
| Longitud/mm |
Caja interior |
Caja exterior |
Cantidad/caja |
Unidad NO |
GW/caja de cartón |
| 600 |
733x93x93mm |
748x294x304mm |
9 Uds. |
1,4 kilos |
13,2 kilos |
| 1200 |
1333x93x93mm |
1348x294x304mm |
9 Uds. |
2,1 kilos |
19,8 kilos |
| 1500 |
1633x93x93mm |
1648x294x304mm |
9 Uds. |
2,8 kilos |
26,4 kilos |
Instrucciones de instalación y seguridad
- Para evitar descargas eléctricas, asegúrese de que la fuente de alimentación esté apagada antes de la instalación.
- La lámpara debe ser instalada y operada por un electricista o técnico calificado de acuerdo con el Código Eléctrico Nacional y los códigos locales correspondientes.
- Desempaque y examine la lámpara cuidadosamente, informe cualquier daño y guarde todos los materiales de embalaje si alguna parte se dañó durante el transporte.
- Si la lámpara está dañada, ¡no la utilices!
Declaración del fabricante
De acuerdo con el estándar internacional de luminarias LED, DUALRAYS afirma formalmente que los productos de la serie DUALRAYS LED Highbay Light (UFO Highbay) solo pueden aplicarse en ambientes neutros interiores o semiexteriores. DUALRAYS promete garantía total para los productos. No se permite ninguna aplicación en entornos severos, incluidas temperaturas altas o bajas, alta humedad, alta salinidad, alto contenido de amoníaco, etc., sin la confirmación oficial del fabricante. Si ocurre alguna aplicación incorrecta, la política de garantía ya no está garantizada.
Capacidades de la empresa
- Equipo profesional:>15 años de experiencia, fábrica propia, >10 equipos de ingenieros, potente capacidad de producción y sistema de gestión de control de calidad
- Marca confiable:Estableció una cooperación estable a largo plazo con clientes de Europa y almacén en los Países Bajos para un mejor servicio.
- Simulación DIALux:Nuestro equipo de ingeniería proporciona servicios de simulación basados en los parámetros de su aplicación.
- Estándares de calidad:Todas las luminarias LED cumplen con los estándares CE, RoHS con certificaciones TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80.
Información de envío
Para pedidos pequeños se recomienda el envío exprés. Para pedidos al por mayor, el envío marítimo o por tren (destino Europa) es más rentable pero lleva más tiempo. Para pedidos urgentes, sugerimos transporte aéreo al aeropuerto más la entrega a domicilio de nuestro socio de envío.
