* ADC12 Al, Forja integral de moldes, excelente conductividad térmica;
* SAN'AN / LUMILEDS LED de alto brillo SMD2835, DUALRAYS controlador desarrollado por el propio fabricante o controlador SOSEN / opcional;
* Protección IP65 / IK08;
* el ángulo de 60°/90°/120° del haz es opcional;
* "Técnicas de ensayo" para la obtención de datos sobre la calidad de los materiales de ensayo.

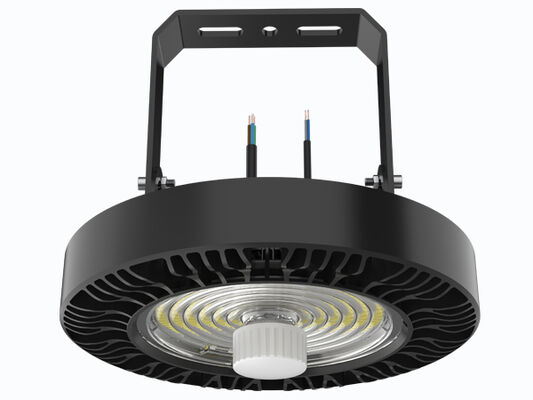

*Instalaciones múltiples: suspensión en bucle, montaje en techo, montaje en pared;

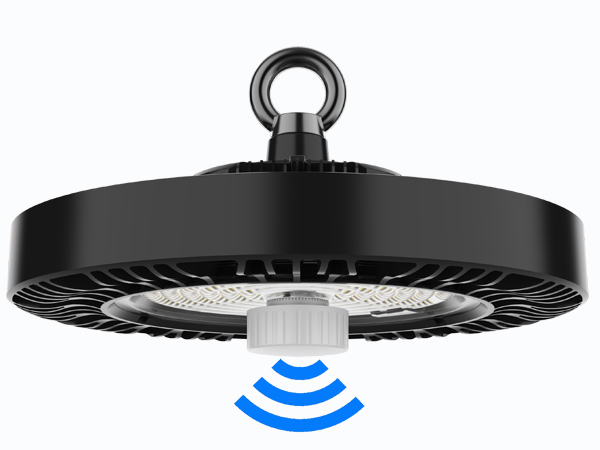

* Varios controles inteligentes: 1-10V, sensor de movimiento, sensor de luz diurna, Zigbee y emergencia;
* 3 CCT opcional (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* La potencia conmutable DIP como estándar ((100%-80%-60%);
* Sin UV ni IR y completamente libre de mercurio;
* L80/B10 @ 61.000 h;
* Soporte personalizado para proyectos especiales;
Las opciones:
> Conductor: DUALRAYS Conductor incorporado propio, de diseño delgado, duradero y compacto.
>3 CCT opcional;
> Potencia conmutable DIP (100-80%-60%);
> Control y atenuación:1-10V, sensor de movimiento, sensor de luz diurna, Zigbee y emergencia;

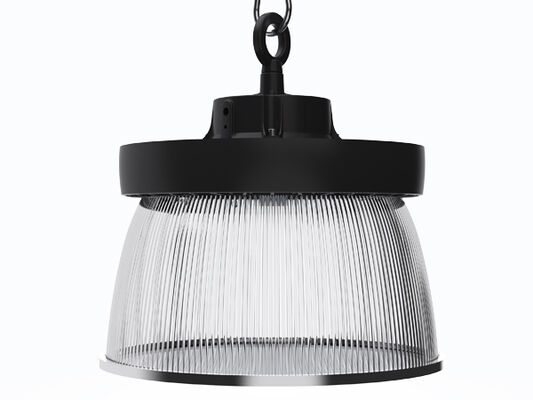

> Reflector: reflector PC con / sin montaje de cubierta.
> Instalación:Los elementos de los componentes de las máquinas de ensayo se utilizarán en el ensayo de las máquinas de ensayo.
> Sustitución de las fuentes de luz tradicionales HID o MH;
> Salas de fábrica y zonas de producción;
> Almacenes y salas de logística;
> tiendas de hardware y megastores;
> Estadios y otras instalaciones deportivas;
> Reemplazo de las lámparas tradicionales;
| Potencia/W Tamaño A / mm Tamaño B / mm Tamaño C / mm Tamaño D / mm Tamaño E / mm |
| 100 φ280 φ178 88 139 203 |
| 150 φ280 φ178 88 139 203 |
| 200 φ280 φ178 88 139 203 |
| Sistema general |
Material de la carcasa: aluminio fundido a presión ADC12 EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100,EN AC-47100 de acuerdo con la norma UNE EN 1706 revestido en polvo |
| Material del difusor: PC inyectado de acuerdo con la norma UNE-EN ISO 294-2:2019, con filtro UV condicional ((IK08) |
| Color de la carcasa: negro metálico (RAL9017), otros colores opcionales |
| Las juntas de sellado: espuma de silicona |
|
Diodos de disipación térmica: a través del cuerpo de la lámpara ADC12 AL sin aletas, sin fluidos conductores.
el contacto térmico con los módulos LED mediante una pasta de soldadura libre de plomo de alta conductividad
|
|
Sistema óptico: lente óptica, PC/alu-reflector opcional
|
Finalización: Poliéster en polvo, con pintura, pulverizada electrostáticamente y sublimada en el horno, resistente a los
corrosión |
| Alturas recomendadas de montaje: 5 - 15 metros |
| Mantenimiento: LED no sustituible, conductor sustituible |
| Conducción: Corriente constante con potencia opcional ajustable mediante interruptor DIP, integrado en la luminaria, con cableado previo |
| Control de atenuación: ON-OFF. 1-10V atenuación. DALI-2. |
| IP (Clasificación de protección contra la entrada): IP65 |
| La resistencia al impacto: IK08 |
| Clase de protección: Clase I |
| El cable resplandeciente: 750°C (menos de 30o) |
| Glándula del cable: plástico M20x1.5 IP68 |
| Instalación: colgando el bucle. |
Función inteligente: Sensor PIR con umbral de luz diurna
La cosecha es urgente. |
| Relación de potencia luminosa hacia arriba: ULOR 0 |
| Relación de salida luminosa hacia abajo: DLOR 100% |
| Sistema eléctrico |
| Conexión eléctrica: 0,3m 3*1,0mm2 como soporte, máximo 3x2,5mm2 + 2x1,5mm2 alambre de atenuación, extremos de alambre libres,cable de longitud a medida con enchufe UE/UA/EE.UU. por opción |
| Válvulas de tensión: 100 ~ 277VAC / 50 / 60Hz, 140-280VDC |
| Factor de potencia (PF): ≥ 0.97 |
| Distorción armónica total (THD): < 20% |
| Protección contra sobretensiones: DM: 6kV,CM: 6kV,Criterio B |
SPD (opcional): Protector de sobretensiones transitorias de tipo 2, 10 kV y 20 kA. Conexión en serie con termofuso
con un dispositivo de desconexión para una protección más eficaz al final de su vida útil |
| Tipo de salida: no SELV ((no aislado) |
|
Factor de parpadeo: < 1% Perceptibilidad de los efectos estroboscópicos (Pst) < 1
|
| La medición de la visibilidad estroboscópica (SVM): < 0.4 |
| Perceptibilidad de los efectos estroboscópicos (Pst): < 1 |
| La energía de los luminarios B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| Módulo mediante interruptores de circuito LSS 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| Sistema de fotometría |
| Los LED: SMD2835 (1W) |
|
CCT (temperatura de color correlacionada): CCT único (3000K, 4000K, 5000K, 5700K, 6500K)
Tricolor opcional (3000-4000-5000K. 3000-4500-6000K. 4000-5000-6000K para elegir)
|
| CRI (índice de reproducción del color): > 80Ra para el estándar (> 90Ra para el CRI más alto disponible) |
| Seguridad fotobiológica: RG0 (exento de riesgo) |
| CEE (clase de eficiencia energética): A++ |
| SDCM (desviación estándar de coincidencia de colores): < 5 (SDCM < 3 opcional) |
|
UGR (4H, 8H) : 33,9 (cruz)
33.9 (Longitudinal)
|
| Ángulo del haz: 60°. 90°. 120° opcional. |
| Duración útil media de las luminarias: 61.000 horas (L80B10) |
| Mantenimiento del lumen en e.o.l. > 70% |
| Eficiencia luminosa: 150LPW (PROLINE) ♫ 170LPW (PRIMELINE) ♫ 190LPW (ULTRALINE) opcional |
| Potencia nominal: 100W DIP ((60/80W/100W) 150W DIP ((100W/120W/150W) 200W DIP ((120W/150W/200W) |
| (PRO) Max. 15.000 mm Max. 22.500 mm Max. 30.000 mm Es el punto de partida de las pruebas. |
|
Lumens entregados
@ 5000K, CRl> 80 (PRIME) Máximo 17.000lm Máximo 25.500lm Máximo 34.000lm
|
| (ULTRA) Máximo 19.000lm Máximo 28.500lm Máximo 38.000lm |
| Condición de funcionamiento |
| Temperatura de funcionamiento / Humedad: -30 ~ +60 °C (-22 °F ~ 140 °F) / 5 ~ 85% RH, no condensado |
|
Temperatura de almacenamiento / Humedad: -30 ~ +80 °C (-22 °F ~ 176 °F) / 5 ~ 85% RH, no condensado
|
| Tiempo útil medio del LED L80B10: ≥100.000H |
| Duración nominal nominal (Tp < 70°C): hasta 100.000 horas |
| El conductor deberá tener una velocidad máxima de conducción máxima (MTBF): 198.000H,MIL-HDBK-217F ((25°C) |
| Resistencia a las vibraciones: 10~500Hz,5G 12min / 1 ciclo, período de 72min. Cada uno a lo largo de los ejes X, Y, Z |
|
No obstante lo dispuesto en el punto 6.2.3.1, los requisitos de seguridad se aplicarán a los vehículos de las categorías M1 y M2 incluidos en el anexo I.
|
| Garantización: 5 años (prórroga hasta 7 años) |
| Certificaciones |
| Certificado global: ENEC CE RoHS D-marcado KEMA-KEUR Listado, SAA C-Tick RCM CB ETL/CETL DLC Premium |
| Directivas de seguridad: EN 60598-1 |
| Las directivas EMC: EN 55015 EN 61547 EN 61000-3-2 EN 61000-3-3 EN 61347-2-13 EN 61347-1 EN 62384 |
| Otras directivas: IEC 62262 EN 13032-4 EN 62717 EN 6272-1 EN 6272-2-1 EN 61643-11 |
* Tolerancia al flujo luminoso, tolerancia a la potencia y tolerancia a la temperatura del color ± 5%, 5000K y CRl> 80.
* El haz de iluminación, la distribución de la intensidad luminosa y la eficiencia luminosa se examinaron de conformidad con la norma EN ISO 17025:2005 para la serie de normas EN13032 y la norma LM-79.
* Información actualizada del producto y condiciones generales de garantía disponibles en nuestro sitio web www.DUALRAYS.com
* La información detallada sobre los flujos luminosos y las potencias para los índices individuales se indica en la ficha de datos del producto.
* Los valores pueden estar sujetos a cambios debido al encasillado del LED.
* Los parámetros en la ficha de datos se dan para Ta=25°C, basados en 4000K/80Ra, eficiencia 10% superior con 70Ra
1Apague la lámpara primero.
2. Retire cuidadosamente la cubierta IP65 a mano.
3- Ajuste manual del interruptor de deslizamiento a la posición deseada - NO utilice herramientas metálicas.
4Ponga la cubierta IP65 de nuevo en su lugar.
5Enciende la luminaria.
Apaga la energía, conecta el cable de CA.
Conexión de atenuación (con conductor atenuable)
1- Compatible con oscurecimiento de 0-10V.
2Conecte los cables como en el diagrama anterior.
| Potencia/W Caja interna Caja exterior QTY/CTN Unidad N.W G.W/Caja |
| 100 295x115x298mm 615x308x320mm 5PCS 2.2Kg 13.9Kg |
| 150 295x115x298 mm 615x308x320 mm 5PCS 2.4Kg 14.2Kg |
| 150 295x115x298mm 615x308x320mm 5PCS 2.6Kg 14.6Kg |
Por favor, lea todas las instrucciones siguientes antes de instalar:
* Para evitar descargas eléctricas, asegúrese de que la fuente de alimentación esté apagada antes de la instalación.
* La lámpara debe ser instalada y operada por un electricista o técnico cualificado de acuerdo con el Código Nacional de Electricidad y los correspondientes códigos locales.
* Desempaque y examine cuidadosamente la lámpara, informe cualquier daño y guarde todos los materiales de embalaje si alguna parte del producto se dañó durante el transporte.
* Si la lámpara está dañada, no la use.
Declaración:
De acuerdo con el estándar internacional de luminarias LED,aquí DUALRAYS declara formalmente que los productos de la serie DUALRAYS LED Highbay Light (UFO Highbay) solo pueden aplicarse en entornos interiores o semiexteriores neutralesMientras tanto, DUALRAYS promete una garantía completa para los productos.
No se permitirá ninguna aplicación en entornos severos, incluidas temperaturas altas/bajas, humedad alta, salinidad alta, amoniaco alto, etc., sin la confirmación oficial del fabricante.Si ocurre alguna aplicación errónea, la garantía ya no está garantizada.
