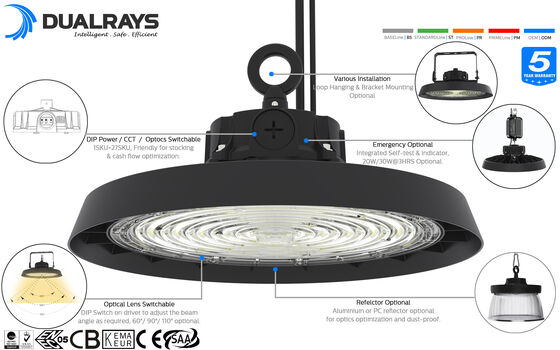

* ADC12 Al, Forja integral de moldes, excelente conductividad térmica;
* SAN'AN / LUMILEDS LED de alto brillo SMD2835, DUALRAYS controlador desarrollado por el propio fabricante o controlador SOSEN / opcional;
* Protección IP65 / IK08;
* el ángulo de 60°/90°/120° del haz es opcional;
* "Técnicas de ensayo" para la obtención de datos sobre la calidad de los materiales de ensayo.
*Instalaciones múltiples: suspensión en bucle, montaje en techo, montaje en pared;

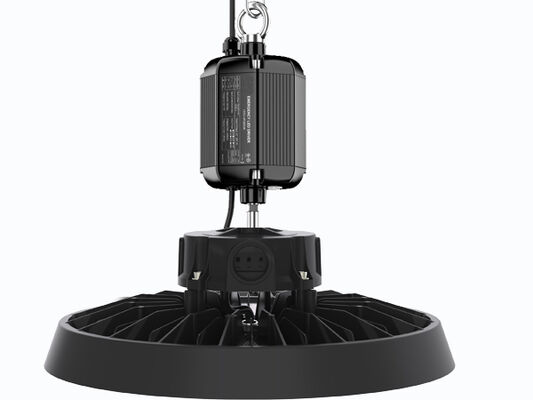

* Varios controles inteligentes: 1-10V, sensor de movimiento, sensor de luz diurna, Zigbee y emergencia;
* 3 CCT opcional (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);

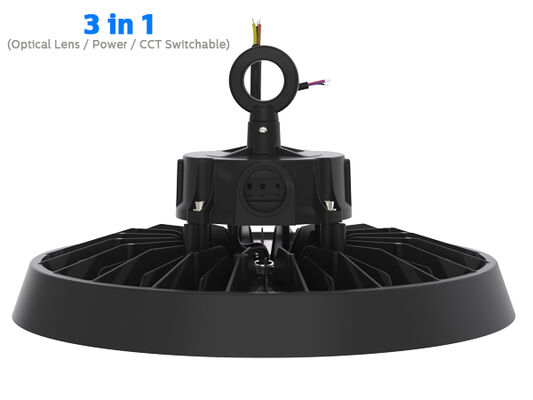

* La potencia conmutable DIP como estándar ((100%-80%-60%);

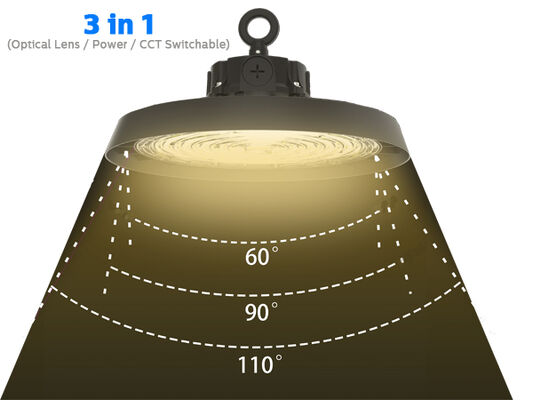

* Lente óptica conmutable DIP (60°/90°/110°) Opcional ((Versión PROLine de 200 W);
* Sin UV ni IR y completamente libre de mercurio;
* L80/B10 @ 65.000 h;
* Soporte personalizado para proyectos especiales;
Las opciones:
> Conductor: Meanwell//SOSEN.
> 3 CCT opcional;
> Potencia conmutable DIP (100-80%-60%);
> Lente óptica conmutable DIP (60°/90°/110°) Opcional ((Versión PROLine de 200W)
> Control y atenuación: 1-10V, sensor de movimiento, sensor de luz diurna, Zigbee y emergencia;
> Reflector: reflector PC con / sin montaje de cubierta.
> Instalación: suspensión en bucle, montaje en techo, montaje en pared;
> Sustitución de las fuentes de luz tradicionales HID o MH;

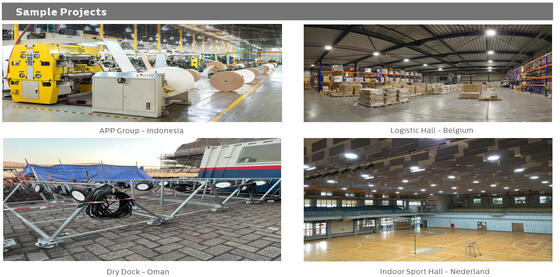

> Salas de fábrica y zonas de producción;
> Almacenes y salas de logística;
> tiendas de hardware y megastores;
> Estadios y otras instalaciones deportivas;
> Reemplazo de las lámparas tradicionales;

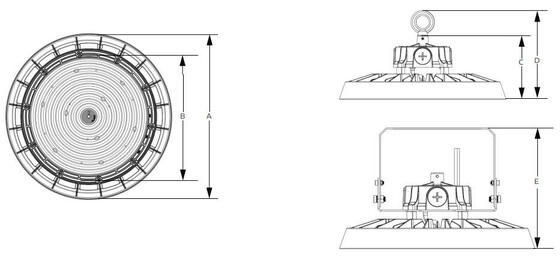

| Potencia/W Tamaño A / mm Tamaño B / mm Tamaño C / mm Tamaño D / mm Tamaño E / mm |
| 100 φ250 φ184 125 180 205 |
| 150 φ290 φ226 125 180 205 |
| 200 φ330 φ265 125 180 205 |
| 240 φ360 φ300 125 184 205 |
| 300 φ360 φ300 125 184 205 |
| Sistema general |
Material de la carcasa: aluminio fundido a presión ADC12 EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100,EN AC-47100 de acuerdo con la norma UNE EN 1706 revestido en polvo |
| Material del difusor: PC inyectado de acuerdo con la norma UNE-EN ISO 294-2:2019, condicionado al filtro UV ((IK08) |
| Color de la carcasa: negro metálico (RAL9017), otros colores opcionales |
| Las juntas de sellado: espuma de silicona |
Diodos de disipación térmica: a través del cuerpo de la lámpara ADC12 AL sin aletas, sin fluidos conductores.
el contacto térmico con los módulos LED mediante una pasta de soldadura libre de plomo de alta conductividad |
| Sistema óptico: lente óptica, PC/alu-reflector opcional |
| Finalización: Revestimiento de pintura en polvo de poliéster, pulverizado electrostáticamente y sublimado en el horno, resistente a la corrosión |
| Alturas recomendadas de montaje: 5 - 15 metros |
| Mantenimiento: LED no sustituible, conductor sustituible |
| Conducción: corriente constante con potencia opcional ajustable mediante interruptor DIP, incorporado en la luminaria, pre cableado |
| Control de atenuación: ON-OFF. 1-10V atenuación. DALI-2. |
| IP (Clasificación de protección contra la entrada): IP65 |
| IC (resistencia al impacto): IK08 |
| Clase de protección: Clase I |
| El cable resplandeciente: 750°C (menos de 30o) |
| Glándula del cable: plástico M20x1.5 IP68 |
| Instalación: colgando el bucle. |
| Función inteligente: Sensor PIR con umbral de luz diurna para la detección de microondas Sensor con umbral de luz diurna o recogida de luz diurna para la detección de emergencias |
| Relación de potencia luminosa hacia arriba: ULOR 0 |
| Relación de salida luminosa hacia abajo: DLOR 100% |
| Sistema eléctrico |
| Conexión eléctrica: 0,3 m 3*1,0 mm2 como soporte, máximo 3x2,5 mm2 + 2x1,5 mm2 alambre de atenuación, extremos libres del alambre, alambre de longitud a medida con enchufe UE/UA/EE.UU. |
| Válvulas de tensión: 100 ~ 277VAC / 50 / 60Hz, 140-280VDC |
| Factor de potencia (PF): ≥ 0.97 |
| Distorsión armónica total (THD): < 20% |
| Protección contra sobretensiones: DM: 6kV,CM: 6kV,Criterio B |
SPD (opcional): Protector de sobretensiones transitorias de tipo 2, 10 kV y 20 kA. Conexión en serie con termofuso
con un dispositivo de desconexión para una protección más eficaz al final de su vida útil |
| Tipo de salida: no SELV ((no aislado) |
| Factor de parpadeo: < 1% Perceptibilidad de los efectos estroboscópicos (Pst) < 1 |
| La medición de la visibilidad estroboscópica (SVM): < 0.4 |
| Perceptibilidad de los efectos estroboscópicos (Pst): < 1 |
| La energía de los luminarios B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| Módulo mediante interruptores de circuito LSS 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| 240W 3 4 5 7 |
| 300W 2 3 4 6 |
| Sistema de fotometría |
| Los LED: SMD2835 (1W) |
|
CCT (temperatura de color correlacionada): CCT único (3000K, 4000K, 5000K, 5700K, 6500K)
3CCT opcional (3000-4000-5000K. 3000-4500-6000K. 4000-5000-6000K para elegir)
|
| CRI (índice de reproducción del color): > 80Ra para el estándar (> 90Ra para el CRI más alto disponible) |
| Seguridad fotobiológica: RG0 (exento de riesgo) |
| CEE (clase de eficiencia energética): A++ |
| SDCM (desviación estándar de coincidencia de colores): < 5 (SDCM < 3 opcional) |
|
UGR (4H, 8H) : 33,9 (cruz)
33.9 (Longitudinal)
|
| Ángulo del haz: 60°. 90°. 120° opcional. |
| Duración útil media de las luminarias: 65.000 horas (L80B10) |
| Mantenimiento del lumen en e.o.l. > 70% |
| Eficiencia luminosa: 150LPW (PROLINE) ∙ 170LPW (PRIMELINE) ∙ 190LPW (ULTRALINE) opcional |
| Potencia nominal: 100W DIP ((60/80W/100W) 150W DIP ((100W/120W/150W) 200W DIP ((120W/150W/200W) 240W DIP ((150W/200W/240W) 300W DIP ((180W/240W/300W) |
| (PRO) Max. 15.000 mm Max. 22.500 mm Max. 30.000 mm Es el punto de partida de las pruebas.El máximo es de 36.000 ml. El máximo es de 45.000 ml. |
|
Lumens entregados
@ 5000K, CRl> 80 (PRIME) Máximo 17.000lm Máximo 25.500lm Máximo 34.000lmEl máximo es de 40.800 mm. El máximo es de 51.000 mm.
|
| (ULTRA) Máximo 19.000lm Máximo 28.500lm Máximo 38.000lmMax. 45,600 mm Max. 57,000 mm |
| Condición de funcionamiento |
| Temperatura y humedad de funcionamiento: -30 ~ + 60 °C (-22 °F ~ 140 °F) / 5 ~ 85% de Hg, no condensado |
| Temperatura de almacenamiento / Humedad: -30 ~ +80 °C (-22 °F ~ 176 °F) / 5 ~ 85% RH, no condensado |
| Tiempo útil medio del LED L80B10: ≥100.000H |
| Duración nominal nominal (Tp < 70°C): hasta 100.000 horas |
| El conductor deberá tener una velocidad máxima de conducción máxima (MTBF): 198.000H,MIL-HDBK-217F ((25°C) |
| Resistencia a las vibraciones: 10~500Hz,5G 12min / 1 ciclo, período de 72min. Cada uno a lo largo de los ejes X,Y,Z |
| No obstante lo dispuesto en el punto 6.2.3.1, los requisitos de seguridad se aplicarán a los vehículos de las categorías M1 y M2 incluidos en el anexo I. |
| Garantización: 5 años (prórroga hasta 7 años) |
| Certificaciones |
| Certificado global: ENEC CE RoHS D-marcado KEMA-KEUR Listado, SAA C-Tick RCM CB ETL/CETL DLC Premium |
| Directivas de seguridad: EN 60598-1 |
| Las directivas EMC: EN 55015 EN 61547 EN 61000-3-2 EN 61000-3-3 EN 61347-2-13 EN 61347-1 EN 62384 |
| Otras directivas: IEC 62262 EN 13032-4 EN 62717 EN 6272-1 EN 6272-2-1 EN 61643-11 |
* Tolerancia al flujo luminoso, tolerancia a la potencia y tolerancia a la temperatura del color ± 5%, 5000K y CRl> 80.
* El haz de iluminación, la distribución de la intensidad luminosa y la eficiencia luminosa se examinaron de acuerdo con la norma EN ISO 17025:2005 para la serie de normas EN13032 y la norma LM-79.
* Información actualizada del producto y condiciones generales de garantía disponibles en nuestro sitio web www.DUALRAYS.com
* La información detallada sobre los flujos luminosos y las potencias para los índices individuales se indica en la ficha de datos del producto.
* Los valores pueden estar sujetos a cambios debido a la inclinación del LED.
* Los parámetros en la ficha de datos se dan para Ta=25°C, basados en 4000K/80Ra, eficiencia 10% superior con 70Ra
1Apague la lámpara primero.
2. Retire cuidadosamente la cubierta IP65 a mano.
3- Ajuste manual del interruptor de deslizamiento a la posición deseada - NO utilice herramientas metálicas.
4Ponga la cubierta IP65 de nuevo en su lugar.
5Enciende la luminaria.
Saca el soporte de la instalación Fija el soporte en la bahía alta con el conductor de tornillos, terminado.
lado del soporte, y el cableado de 3 cables al conductor. conectar el sensor de microondas en el otro
El paquete.
Apaga la energía, conecta el cable de CA.
Conexión de atenuación (con conductor atenuable)
1- Compatible con oscurecimiento de 0-10V.
2Conecte los cables como en el diagrama anterior.
| Potencia/W Caja interna Caja exterior QTY/CTN Unidad N.W G.W/Caja |
| 100 270x270x150mm 790x283x292mm 5PCS 2.4Kg 14.2Kg |
| 150 310x310x150mm 790x323x332mm 5PCS 2.6Kg 15.6Kg |
| 200 350 x 350 x 150 mm 790 x 363 x 372 mm 5PCS 2.8 Kg 16.9 Kg |
| 240 380 x 380 x 150 mm 790 x 393 x 402 mm 5PCS 3.1Kg 18.2Kg |
| 300 380x380x150mm 790x393x402mm 5PCS 3.2Kg 18.6Kg |
Por favor, lea todas las instrucciones siguientes antes de instalar:
* Para evitar descargas eléctricas, asegúrese de que la fuente de alimentación esté apagada antes de la instalación.
* La lámpara debe ser instalada y operada por un electricista o técnico cualificado de acuerdo con el Código Nacional de Electricidad y los correspondientes códigos locales.
* Desempaque y examine cuidadosamente la lámpara, informe cualquier daño y guarde todos los materiales de embalaje si alguna parte del producto se dañó durante el transporte.
* Si la lámpara está dañada, no la use.
Declaración:
De acuerdo con el estándar internacional de luminarias LED,aquí DUALRAYS declara formalmente que los productos de la serie DUALRAYS LED Highbay Light (UFO Highbay) solo pueden aplicarse en entornos interiores o semiexteriores neutralesMientras tanto, DUALRAYS promete una garantía completa para los productos.
No se permitirá ninguna aplicación en entornos severos, incluidas temperaturas altas/bajas, humedad alta, salinidad alta, amoniaco alto, etc., sin la confirmación oficial del fabricante.Si ocurre alguna aplicación errónea, la garantía ya no está garantizada.
*Trabajo profesionalEquipo:>15 años de experiencia, fábrica propia, equipo de >10 ingenieros, poderosa capacidad de producción y sistema de gestión de control de calidad, proporcionan productos y servicios de buena calidad;
* Marca confiable:Construido una cooperación estable y a largo plazo con los clientes europeos, obtuvo un alto precio y confianza, y tiene almacén en los Países Bajos para un mejor servicio;
*Proporcionar una simulación de DIALux:Envíenos sus parámetros de las aplicaciones, como distancia, altura, ancho, etc, nuestro equipo de ingenieros hará simulación de acuerdo con su demanda y le recomienda el mejor producto;
*Todas nuestras luminarias LED cumplen con el estándar CE, RoHS.En la lista de productos principales figuran TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80.
