* LEDs SAN'AN SMD2835 de alto brillo, controlador sin parpadeo de alto PF, ajuste de potencia con interruptor DIP opcional;
* Encendido/apagado y 3 CCT conmutables;
* Nivel de protección: IP65 / IK10;

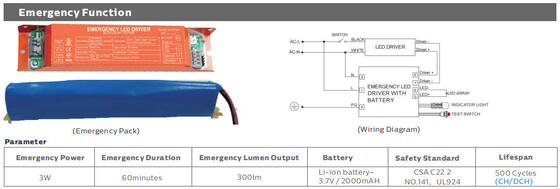

* Emergencia con
3W@1 ;
* Múltiples instalaciones: Montaje en techo, montaje en pared opcional;
* Varios controles inteligentes: 1-10V, sensor de movimiento, sensor de luz diurna y emergencia;
* Sin UV ni IR y completamente libre de mercurio;
* L80/B10 @ 52.000h;
* Personalización compatible para proyectos especiales;
Opciones:
> Controlador: Controlador con encendido/apagado y 3CCT conmutables.
> Controles y atenuación: 1-10V, sensor de movimiento, sensor de luz diurna y emergencia;
> Instalación: Montaje en techo, montaje en pared;

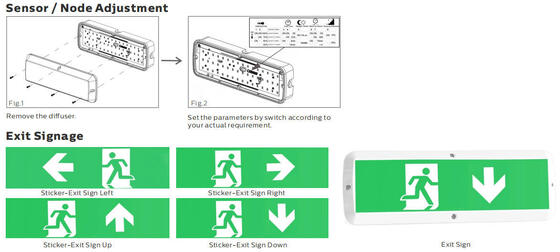

> Señalización de salida de emergencia con adhesivo de 4 direcciones;
> Reemplazo directo de luminarias con lámparas fluorescentes;
> Corredores, escaleras, áreas de entrada, vestíbulos de ascensores, galerías;
> Pasajes, pasos subterráneos;
> Portales, porches, balcones, fachadas, trasteros;
> Aseos y baños;
> Áreas públicas;
| Sistema general |

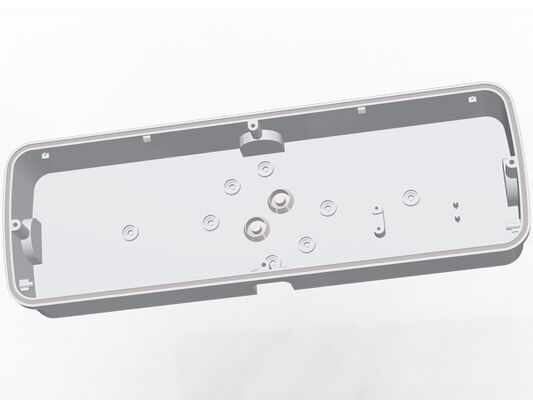

| Material de la carcasa: PC extruido según la norma UNE-EN ISO 21305-1:2020, filtro UV condicional (IK10) |
| Material del difusor: PC extruido según la norma UNE-EN ISO 21305-1:2020, filtro UV condicional (IK10) |
| Color de la carcasa: Blanco (RAL9016), otros colores opcionales |
| Juntas de sellado: Espuma de silicona |
Disipación térmica de los LED: A través del cuerpo de la luminaria de AL 6063 sin aletas, sin fluidos conductores. Disipación por convección pasiva
garantizando el contacto térmico con los módulos LED a través de una pasta de soldadura sin plomo de alta conductividad |
|
Tipo de lámpara: LED intercambiable
|
| Salida de luz: Directa |
| Altura de montaje recomendada: 2 - 4 metros |
| Mantenimiento: Difusor abierto/cerrado con tornillo |
| Controlador: Corriente constante con potencia opcional ajustable mediante interruptor DIP, integrado en la luminaria, precableado |
| Control de atenuación: ON-OFF | Atenuación 1-10V |
| IP (Índice de protección): IP65 |
| IK (Resistencia al impacto): IK10 |
| Clase de protección: Clase ⅠⅠ / Clase ⅠⅠⅠ Opcional |
| Alambre incandescente: 850°C (menos de 30 segundos) |
| Prensaestopas: PG11 / M16 Máx. prensaestopas (prensaestopas de nailon o SS304/316 opcional) |
| Instalación: Montaje en techo | Montaje en pared opcional |

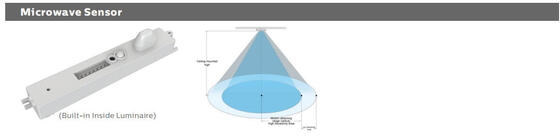

| Función inteligente: Sensor de microondas | Emergencia | Sensor de microondas + Emergencia |
| Sistema eléctrico |
| Cableado pasante: 3*0,75mm2 | 3*1,0mm2 | 3*1,5mm2 cables opcionales |
| Tensión principal: 220~240VAC/ 50/60Hz, 180-264VDC AC/DC24~42V Opcional |
| Factor de potencia (FP): ≥0,92 |
| Distorsión armónica total (THD): ＜10% |
| Tipo de salida: No SELV (no aislado) |
| Factor de parpadeo: ＜1% |
| Medida de visibilidad estroboscópica (SVM): ＜0,4 |
| Perceptibilidad de los efectos estroboscópicos (Pst): ＜1 |
| Conexión de terminales: Abrazadera de inserción |
| Módulo a través de los disyuntores LSS Potencia de las luminarias B10A B16A C10A C16A |
| 8W 175 275 245 395 |
| Sistema de fotometría |

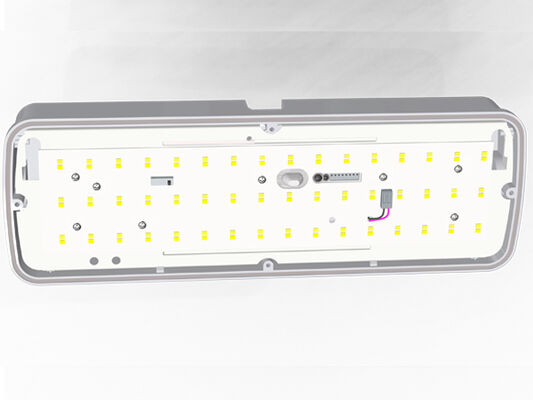

| LEDs: SMD2835 (1W) |
| CCT (Temperatura de color correlacionada): CCT único (3000K | 4000K | 5000K | 5700K |6500K) |
| 3CCT opcional (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K para elegir) |
| IRC (Índice de reproducción cromática): >80Ra para estándar (>90Ra para IRC más alto disponible) |
| Seguridad fotobiológica: RG0 (exento de riesgo) |
| EEC (Clase de eficiencia energética): A++ |
| SDCM (Desviación estándar de la coincidencia de color): ＜5 (SDCM<3 Opcional) |
|
UGR (4H, 8H) : 24,9 (Cruz)
23,4 (Longitudinal)
|

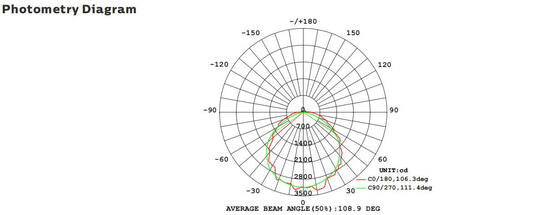

| Ángulo de haz: 120° |
| Vida útil media de la luminaria: 52.000 horas (L80B10) |
| Mantenimiento del flujo luminoso al final de la vida útil >70% |
| Eficacia luminosa: 100LPW (BASELine) |
| Potencia nominal: 8W 8W DIP(3W~8W) |
| Lúmenes entregados@ 5000K, CRl>80 (BASE) 800lm Max.800lm |
| Condición de funcionamiento |
| Temperatura/Humedad de funcionamiento: -20~ +50℃ (-4°F ~ 122°F) / 5~85% RH, sin condensación |
| Temperatura/Humedad de almacenamiento: -40~ +80℃ (-40°F ~ 176°F) / 5~85% RH, sin condensación |
| Tiempo útil medio del LED L90B10: ≥0,96 |
| Vida útil nominal (Tp <70℃): Hasta 100.000H |
| MTBF del controlador: 500.000H,MIL-HDBK-217F(25℃) |
| Resistencia a la vibración: 10~500Hz,5G 12min / 1ciclo, período durante 72min. Cada uno a lo largo de los ejes X, Y, Z |
| Ruido acústico: ＜25dB (distancia de 30 cm, funcionamiento normal) |
| Garantía: 5 años |
| Certificaciones |
| Certificado global: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Directivas de seguridad: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Directivas EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Otras directivas: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Tolerancia del flujo luminoso, tolerancia de potencia y tolerancia de temperatura de color ±5%, 5000K y CRl>80.
* El haz de luz, la distribución de la intensidad luminosa y la eficiencia luminosa se examinaron de acuerdo con la norma EN ISO 17025:2005 para la serie de normas EN13032 y la norma LM-79.
* Información actualizada del producto y condiciones generales de garantía disponibles en nuestro sitio web www.DUALRAYS.com
* La información detallada sobre los flujos luminosos y las potencias para los índices individuales se indica en la hoja de datos del producto.
* Los valores pueden estar sujetos a cambios debido al binning de los LED.
* Los parámetros de la hoja de datos se dan para Ta=25°C, basados en 4000K/80Ra, 10% de eficiencia más alta con 70Ra

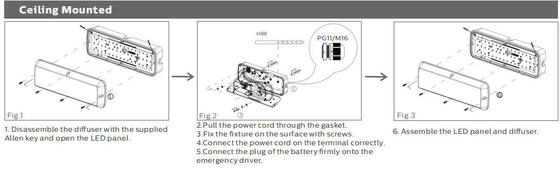

Montaje en techo:

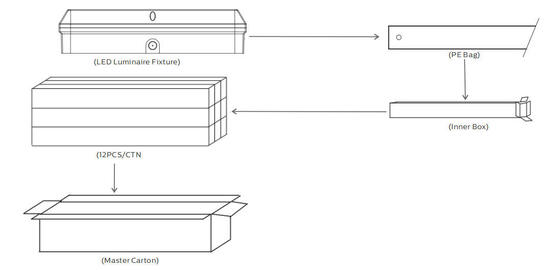

| Longitud/mm Caja interior Caja exterior CANTIDAD”/CTN Unidad N.W G.W/Cartón |
| 600 733x93x93mm 748x294x304mm 9PCS 1,4Kg 13,2Kg |
| 1200 1333x93x93mm 1348x294x304mm 9PCS 2,1Kg 19,8Kg |
| 1500 1633x93x93mm 1648x294x304mm 9PCS 2,8Kg 26,4Kg |
Lea todas las instrucciones a continuación antes de la instalación:
* Para evitar descargas eléctricas, asegúrese de que la fuente de alimentación esté apagada antes de la instalación.
* La lámpara debe ser instalada y operada por un electricista o técnico cualificado de acuerdo con el Código Eléctrico Nacional y los códigos locales correspondientes.
* Desembale y examine la lámpara cuidadosamente, informe de cualquier daño y guarde todos los materiales de embalaje si alguna parte del producto se dañó durante el transporte.
* Si la lámpara está dañada, ¡no la utilice!
Declaración:
De acuerdo con la Norma Internacional de luminarias LED, aquí DUALRAYS declara formalmente que los productos de la serie de luces de porche LED Bulk Head de DUALRAYS solo pueden aplicarse a entornos neutros interiores o semi-exteriores. Mientras tanto, DUALRAYS promete una garantía completa para los productos.
No se permite ninguna aplicación en entornos severos, incluyendo alta/baja temperatura, alta humedad, alta salinidad, alto amoníaco, etc., sin la confirmación oficial del fabricante. Si ocurre alguna aplicación incorrecta, la política de garantía ya no está garantizada.
