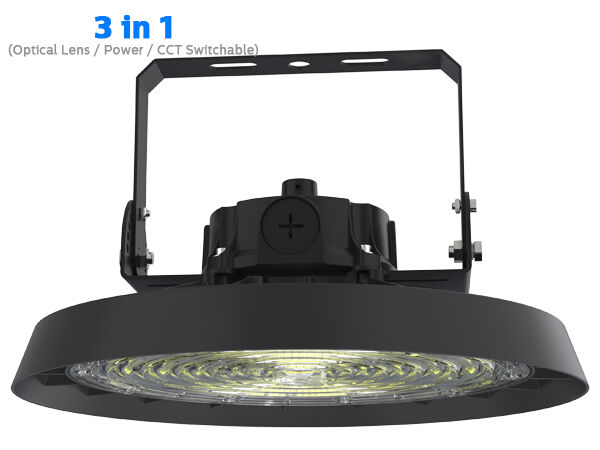

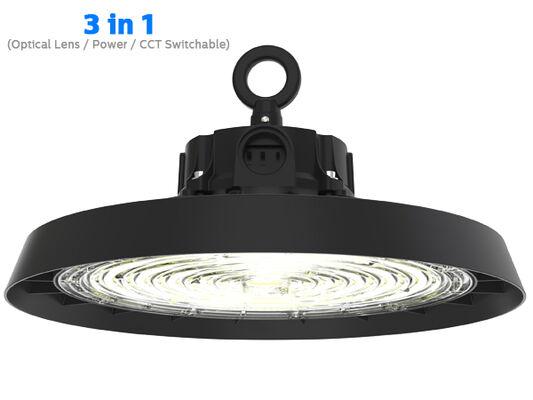

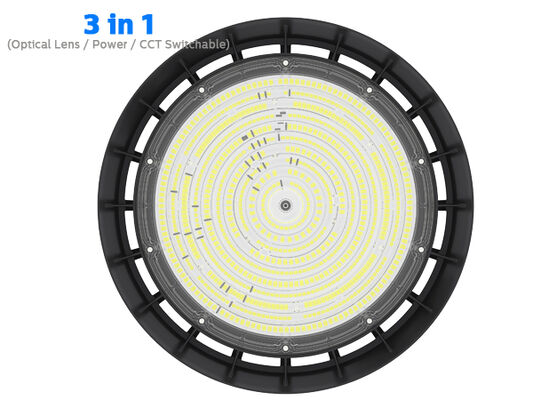

* Fundición a presión ADC12 de aluminio, forja integral, excelente conductividad térmica;
* LEDs SMD2835 de alto brillo SAN'AN / LUMILEDS, controlador desarrollado por DUALRAYS o controlador SOSEN / opcional;
* Protección IP65 / IK08;
* Ángulo de haz 60°/90°/120° opcional;
* Acabado con recubrimiento en polvo resistente a la corrosión;
Envíenos los parámetros de sus aplicaciones, como distancia, altura, anchura, etc., nuestro equipo de ingenieros realizará una simulación según su demanda y le recomendará el mejor producto;Múltiples instalaciones: Colgante por bucle, Montaje en techo, Montaje en pared;
* Varios controles inteligentes: 1-10V, sensor de movimiento, sensor de luz diurna, Zigbee y emergencia;
* 3 CCT opcionales (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Potencia regulable por DIP de serie (100%-80%-60%);
* Lente óptica regulable por DIP (60°/90°/110°) opcional (versión PROLine de 200W);
* Sin UV ni IR y completamente libre de mercurio;
* L80/B10 @ 65.000h;
* Soportado personalización para proyectos especiales;
Opciones:
> Controlador: Meanwell//SOSEN.
> 3 CCT opcionales;
> Potencia regulable por DIP (100%-80%-60%);
> Lente óptica regulable por DIP (60°/90°/110°) opcional (versión PROLine de 200W)
> Controles y regulación: 1-10V, sensor de movimiento, sensor de luz diurna, Zigbee y emergencia;
> Reflector: Reflector de PC con / sin cubierta. Montaje en tubería.
> Instalación: Colgante por bucle, Montaje en techo, Montaje en pared;
> Reemplazo para fuentes de luz HID o MH tradicionales;

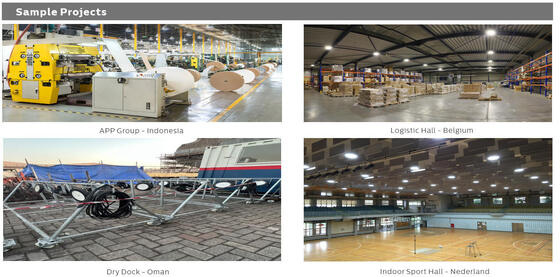

> Naves de fábrica y áreas de producción;
> Almacenes y naves logísticas;
> Ferreterías y megatiendas;
> Estadios y otras instalaciones deportivas;
> Reemplazo de lámparas tradicionales

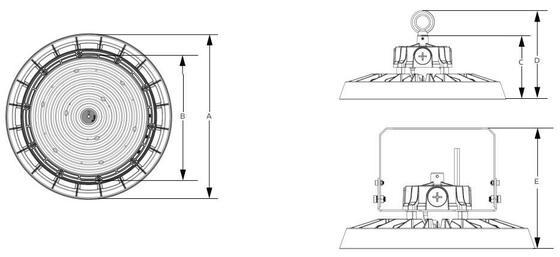

| Potencia/W Tamaño A / mm Tamaño B / mm Tamaño C / mm Tamaño D / mm Tamaño E / mm |
| 100 φ250 φ184 125 180 205 |
| 150 φ290 φ226 125 180 205 |
| 200 φ330 φ265 125 180 205 |
| 240 φ360 φ300 125 184 205 |
| 300 φ360 φ300 125 184 205 |
| Sistema General |
Material de la carcasa: Aluminio fundido a presión de alta presión ADC12 EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100, EN AC-47100 según la norma UNE EN 1706 con recubrimiento en polvo |
| Material del difusor: PC inyectado según la norma UNE-EN ISO 294-2:2019, filtro UV condicional (IK08) |
| Color de la carcasa: Negro Metálico (RAL9017), otros colores opcionales |
| Juntas de sellado: Espuma de silicona |
Disipación térmica de los LEDs: A través del cuerpo del luminario ADC12 AL sin aletas, sin fluidos conductores. Disipación por convección pasiva
asegurando el contacto térmico con los módulos LED a través de una pasta de soldadura sin plomo de alta conductividad |
| Sistema óptico: Óptica de lente, reflector de PC/aluminio opcional |
| Acabado: Recubrimiento de pintura en polvo de poliéster, pulverizado electrostáticamente y sublimado en horno, resistente a la corrosión |
| Altura de montaje recomendada: 5 - 15 metros |
| Mantenimiento: LED no intercambiable, controlador intercambiable |
| Controlador: Corriente constante con potencia opcional ajustable mediante interruptor DIP, empotrado en el luminario, precableado |
| Control de regulación: ON-OFF | Regulación 1-10V | DALI-2 | Zigbee |
| IP (Clasificación de Protección de Ingreso): IP65 |
| IK (Resistencia al impacto): IK08 |
| Clase de protección: Clase I |
| Alambre incandescente: 750°C (Menos de 30s) |
| Prensaestopas: Plástico M20x1.5 – IP68 | Plástico M25x1.5 – IP68 (opcional) |
| Instalación: Colgante por bucle | Montaje con soporte |

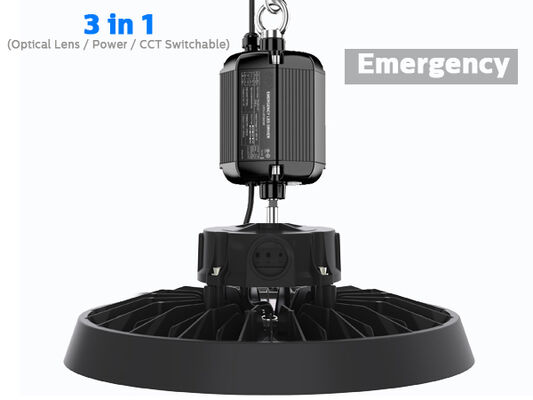

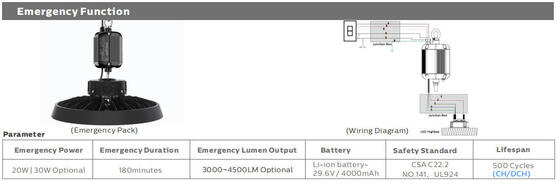

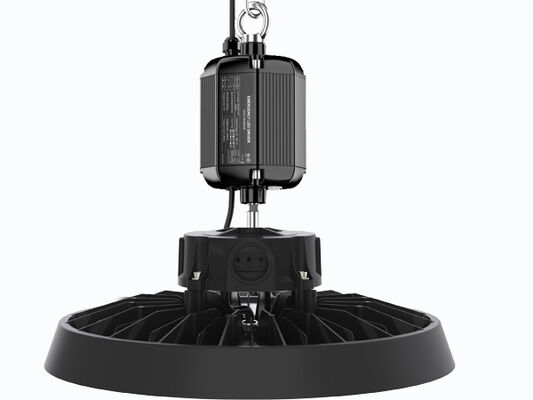

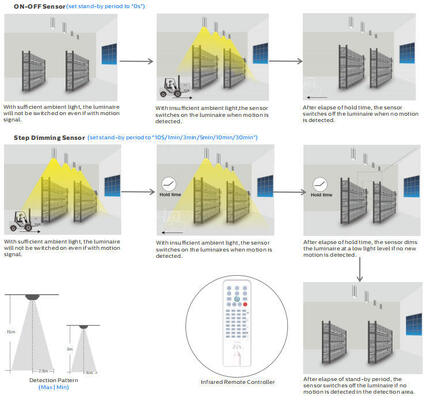

| Función inteligente: Sensor PIR con umbral de luz diurna | Sensor de microondas con umbral de luz diurna o recolección de luz diurna | Emergencia |
| Ratio de salida de luz hacia arriba: ULOR 0 |
| Ratio de salida de luz hacia abajo: DLOR 100% |
| Sistema Eléctrico |
| Conexión eléctrica: 0.3m 3*1.0mm2 como estándar, cable de regulación máximo 3x2.5mm2 + 2x1.5 mm2, extremos de cable libres, longitud de cable a medida con enchufe UE/AU/EE. UU. como opción |
| Voltaje principal: 100~277VAC/ 50/60Hz, 140-280VDC |
| Factor de potencia (PF): ≥0.97 |
| Distorsión armónica total (THD): <20% |
| Protección contra sobretensiones: DM: 6kV, CM: 6kV, Criterio B |
SPD (Opcional): Tipo 2, protector contra sobretensiones transitorias de 10kV y 20kA. Conexión en serie con fusible térmico
desconector para una protección más efectiva al final de su vida útil |
| Tipo de salida: No SELV (no aislado) |
| Factor de parpadeo: <1% Perceptibilidad de efectos estroboscópicos (Pst) <1 |
| Medida de visibilidad estroboscópica (SVM): <0.4 |
| Perceptibilidad de efectos estroboscópicos (Pst): <1 |
| Luminarias Potencia B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| Módulo a través de interruptores automáticos LSS 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| 240W 3 4 5 7 |
| 300W 2 3 4 6 |
| Sistema Fotométrico |
| LEDs: SMD2835 (1W) |
|
CCT (Temperatura de color correlacionada): CCT única (3000K | 4000K | 5000K | 5700K | 6500K)
3CCT opcionales (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K a elegir)
|
| CRI (Índice de reproducción cromática): >80Ra estándar (>90Ra para CRI más alto disponible) |
| Seguridad fotobiológica: RG0 (exento de riesgo) |
| Clase de eficiencia energética (EEC): A++ |
| SDCM (Desviación estándar de coincidencia de color): <5 (SDCM<3 Opcional) |
|
UGR (4H, 8H): 33.9 (Transversal)
33.9 (Longitudinal)
|

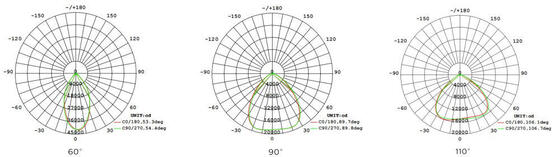

| Ángulo de haz: 60° | 90° | 120° Opcional |
| Vida útil media del luminario: 65.000 horas (L80B10) |
| Mantenimiento de lúmenes al final de la vida útil >70% |
| Eficacia luminosa: 150LPW (PROLine) | 170LPW (PRIMELine) | 190LPW (ULTRALine) Opcional |
| Potencia nominal: 100W DIP(60/80W/100W) 150W DIP(100W/120W/150W) 200W DIP(120W/150W/200W) 240W DIP(150W/200W/240W) 300W DIP(180W/240W/300W) |
| (PRO) Máx. 15.000lm Máx. 22.500lm Máx. 30.000lm Máx. 36.000lm Máx. 45.000lm |
|
Lúmenes entregados
@ 5000K, CRI>80 (PRIME) Máx. 17.000lm Máx. 25.500lm Máx. 34.000lm Máx. 40.800lm Máx. 51.000lm
|
| (ULTRA) Máx. 19.000lm Máx. 28.500lm Máx. 38.000lm Máx. 45.600lm Máx. 57.000lm |
| Condiciones de operación |
| Temperatura/humedad de operación: -30~ +60°C (-22°F ~ 140°F) / 5~85% HR, sin condensación |
| Temperatura/humedad de almacenamiento: -30~ +80°C (-22°F ~ 176°F) / 5~85% HR, sin condensación |
| Tiempo de vida útil medio de los LEDs L80B10: ≥100.000H |
| Vida útil nominal (Tp <70°C): Hasta 100.000H |
| MTBF del controlador: 198.000H, MIL-HDBK-217F(25°C) |
| Resistente a vibraciones: 10~500Hz, 5G 12min / 1ciclo, período de 72min. Cada uno a lo largo de los ejes X, Y, Z |
| Ruido acústico: <25dB (distancia de 30cm, operación normal) |
| Garantía: 5 años (Extensible hasta 7 años) |
| Certificaciones |
| Certificado Global: ENEC | CE | RoHS | D-mark | Listado KEMA-KEUR, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Directivas de seguridad: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Directivas EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Otras directivas: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Tolerancia de flujo luminoso, tolerancia de potencia y tolerancia de temperatura de color ±5%, 5000K y CRI>80.
* El haz de luz, la distribución de la intensidad luminosa y la eficiencia de la luz se examinaron de acuerdo con la norma EN ISO 17025:2005 para la serie de normas EN13032 y la norma LM-79.
* Información actualizada del producto y términos generales de garantía disponibles en nuestro sitio web www.DUALRAYS.com
* Los detalles de los flujos luminosos y las potencias para índices individuales se indican en la hoja de datos del producto.
* Los valores pueden estar sujetos a cambios debido a la clasificación de los LED.
* Los parámetros de la hoja de datos se dan para Ta=25°C, basados en 4000K/80Ra, 10% de eficiencia mayor con 70Ra

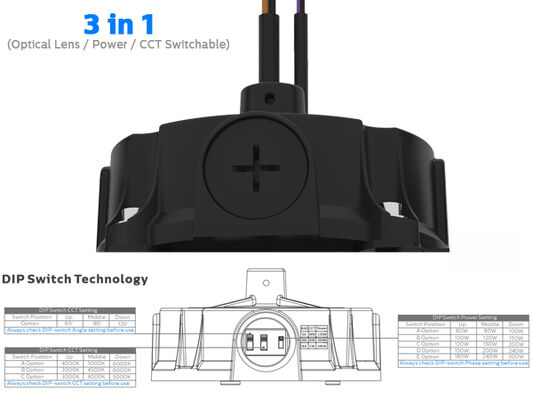

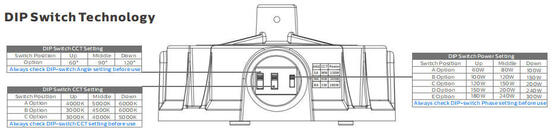

1. Apague primero el luminario.
2. Retire con cuidado la cubierta IP65 con la mano.
3. Ajuste el interruptor deslizante con la mano a la configuración deseada - NO utilice ninguna herramienta metálica.
4. Vuelva a colocar la cubierta IP65.
5. Encienda el luminario.

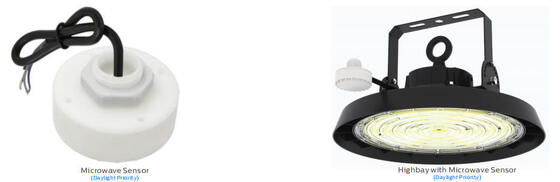

Retire el soporte del lado de la instalación Fije el soporte en la alta bahía con un destornillador, Terminado.
del soporte, y cableado de 3 cables al controlador. conecte el sensor de microondas en el otro
paquete.
Apague la alimentación, conecte el cable de CA.
Conexión de regulación (Con controlador regulable)
1. Compatible con regulación 0-10V.
2. Conecte los cables según el diagrama anterior.

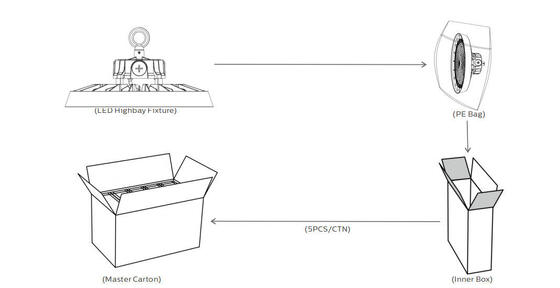

| Potencia/W Caja interior Cartón exterior Cantidad/CTN Peso neto unitario Peso bruto/Cartón |
| 100 270x270x150mm 790x283x292mm 5PCS 2.4Kg 14.2Kg |
| 150 310x310x150mm 790x323x332mm 5PCS 2.6Kg 15.6Kg |
| 200 350x350x150mm 790x363x372mm 5PCS 2.8Kg 16.9Kg |
| 240 380x380x150mm 790x393x402mm 5PCS 3.1Kg 18.2Kg |
| 300 380x380x150mm 790x393x402mm 5PCS 3.2Kg 18.6Kg |
Por favor, lea todas las instrucciones a continuación antes de la instalación:
* Para evitar descargas eléctricas, asegúrese de que la fuente de alimentación esté apagada antes de la instalación.
* La lámpara debe ser instalada y operada por un electricista o técnico calificado de acuerdo con el Código Eléctrico Nacional y los códigos locales correspondientes.
* Desembale y examine la lámpara cuidadosamente, informe de cualquier daño y guarde todos los materiales de embalaje si alguna parte del producto fue dañada durante el transporte.
* Si la lámpara está dañada, ¡no la use!
Declaración:
De acuerdo con la Norma Internacional de luminarias LED, DUALRAYS declara formalmente que los productos de la serie DUALRAYS LED Highbay Light (UFO Highbay) solo están permitidos para su aplicación en entornos neutros interiores o semi-exteriores. Mientras tanto, DUALRAYS promete garantía completa para los productos.
No se permite ninguna aplicación en entornos severos, incluyendo temperaturas altas/bajas, alta humedad, alta salinidad, alta amoníaco, etc., sin la confirmación oficial del fabricante. Si ocurre alguna mala aplicación, la política de garantía ya no estará garantizada.
