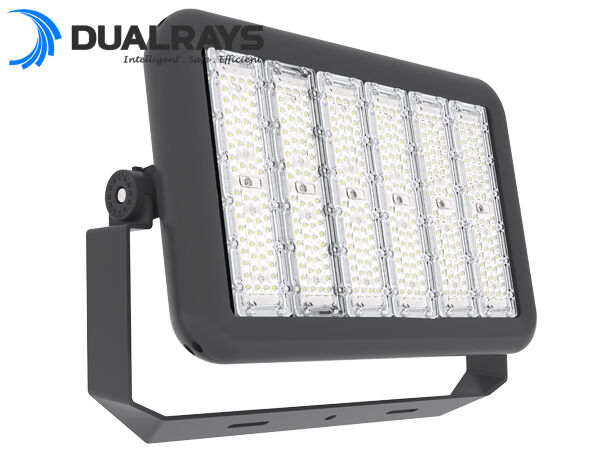

Opciones: Carcasa de grado marino AL Carcasa de aluminio fundido a presión de grado marino para lograr el nivel WF2, aluminio ADC12 fundido a presión de precisión, excelente conductividad térmica;
Opciones: Herrajes de acero inoxidable 316 Soporte y herrajes de acero inoxidable para máxima resistencia a la corrosión.
Opciones: Protección IP66 / IK10;
Opciones: 30°/60°/90°/120° Simétrica, 49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50° Asimétrica,
Opciones: *

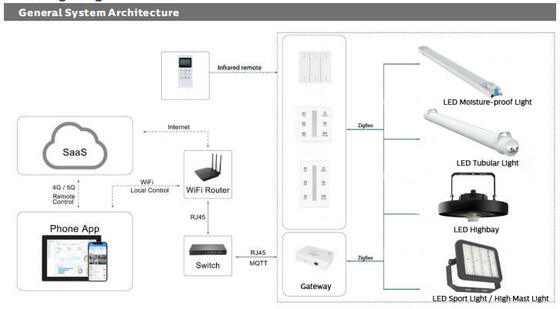

Varios controles inteligentes: 1-10V, DALI, DMX512, Zigbee opcional;
Opciones: Sin UV ni IR y completamente libre de mercurio;
Opciones: L80/B10 @ 100.000h;
Opciones: Soportado personalización para proyectos especiales;
Opciones: > Driver: Meanwell//SOSEN/PHILIPS, driver DURALYS desarrollado internamente, duradero y compacto.
> LEDs: LUMILEDS/SAN'AN LEDs opcional;
> Eficiencia: 130LPW/160LPW opcional;

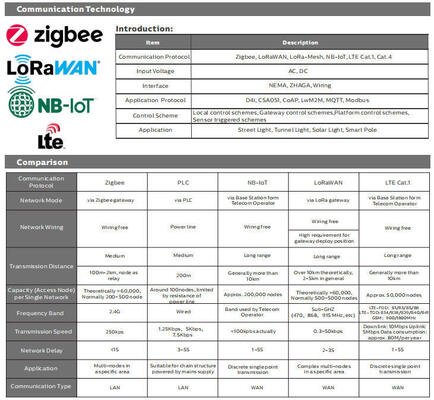

> Controles y atenuación: 1-10V, DALI, DMX512, Zigbee opcional;
> Lente óptica: 30°/60°/90°/120° Simétrica, 49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50° Asimétrica,
45° polarizada, 60° polarizada (en desarrollo) óptica opcional;
>

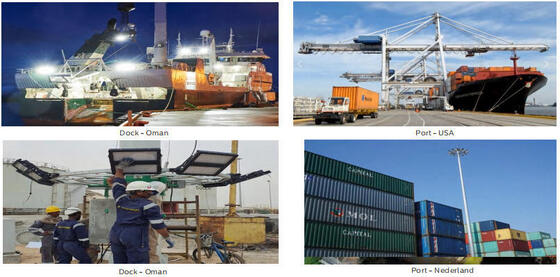

Barcos de pesca;
Sistema GeneralCubiertas de buques marítimos;
Sistema GeneralGrúas puente y grúas pórtico;
Sistema GeneralPlataformas de perforación en alta mar;
Sistema GeneralIluminación de áreas de mástil alto;
Sistema GeneralInstalaciones portuarias;
Sistema GeneralMaterial de la carcasa: Aluminio fundido a presión de alta presión ADC12 EN AC-43000, EN AC-43100, EN AC-43400, EN AC-44100, EN AC-47100 según la norma UNE EN 1706 con recubrimiento en polvo.
| Color de la carcasa: Negro Metálico (RAL9017), otros colores opcionales |
| Juntas de sellado: Espuma de silicona |
| Disipación térmica de los LEDs: A través del cuerpo del luminario de aluminio ADC12 sin aletas, sin fluidos conductores. Disipación por convección pasiva |
| asegurando el contacto térmico con los módulos LED a través de una pasta de soldadura sin plomo de alta conductividad |

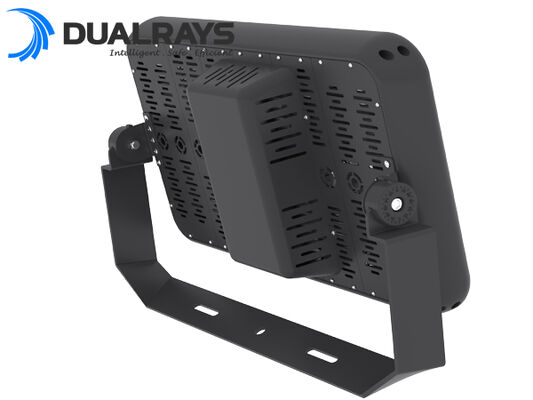

Soportes: Soporte en forma de U de grado marino SS316 con rotación de 360°
Altura de montaje recomendada: 5 - 20 metros |
| Mantenimiento: Fácil, apertura con destornillador, concepto modular para fácil reemplazo de componentes: LEDs, drivers, SPD. |
| Driver: Driver de corriente constante ajustable y programable. Embebido en la caja del driver, precableado |
| dentro de una caja de driver galvanizada. |
Clasificación IP (Protección de entrada): IP66
IK (Resistencia al impacto): IK10 |
| Clase de protección: Clase I |
| Entrada de cable: H05RN-F 3*1.5mm2 | H05RN-F 5*1.5mm2 (sección máx. 4mm2) |
| Resistencia a sobretensiones: CM: 10kV, DM: 6kV |
| SPD (opcional): 10kV-10kA, tipo II, con señal LED y fusible térmico para desconectar la carga al final de su vida útil |

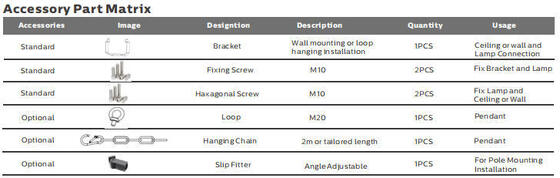

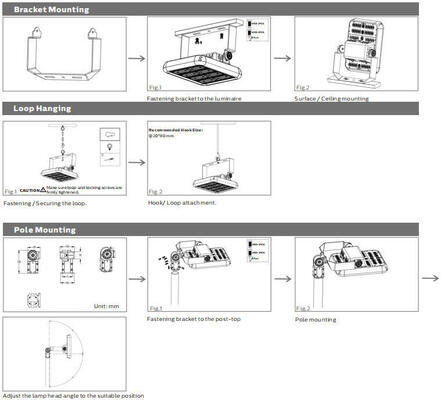

| Instalación: Instalación con soporte, adecuada para instalación en el suelo, pared, mástil alto y otras superficies sólidas |
| Función inteligente: 0-10V, PWM, control de tiempo, DMX, Zigbee, DALI |
| Sistema Eléctrico |
| Voltaje principal: 100~277VAC/ 50~60Hz | 277~480VAC/ 50~60Hz |
| Factor de potencia (PF): ≥0.95 |
| Distorsión armónica total (THD): <10% |
| Tipo de salida: No SELV (no aislado) |
| Factor de parpadeo: |
| <1% |
| Eficiencia del driver: >90%Clase de energía: A++ IPEA>1.15 |
| Sistema de Fotometría |
| LEDs: SMD3030 / SMD5050 opcional |
| CCT (Temperatura de color correlacionada): CCT única (3000K | 4000K | 5000K | 5700K | 6500K) |
| CRI (Índice de reproducción cromática): >70Ra estándar (>80Ra para CRI más alto disponible) |
| Seguridad fotobiológica: RG0 (exento de riesgo) |
| Relación de flujo luminoso ascendente: ULOR 0% |
| Relación de flujo luminoso descendente: DLOR 100% |
| Índice de deslumbramiento: Entre D5 y D6 (dependiendo de la distribución de la luz) |
| Categoría de intensidad luminosa: Entre G*4 y G*6 (dependiendo de la distribución de la luz) |
| Flujo luminoso CIE nº 3: >95% |
| SDCM (Desviación estándar de la coincidencia de color): <6 |

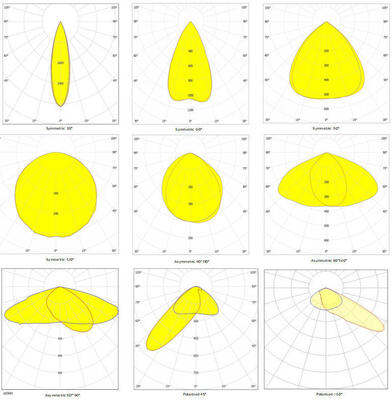

| Ángulo del haz: 30°/60°/90°/120° Simétrica, 49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50° Asimétrica, |
| 45° polarizada, 60° polarizada (en desarrollo) |
|
Vida útil útil promedio del luminario: 100.000 horas (L80B10)
Mantenimiento de lúmenes al final de la vida útil: >70%
|
| Eficiencia luminosa: 130LPW (PROLine) | 160LPW (PRIMELine) opcional |

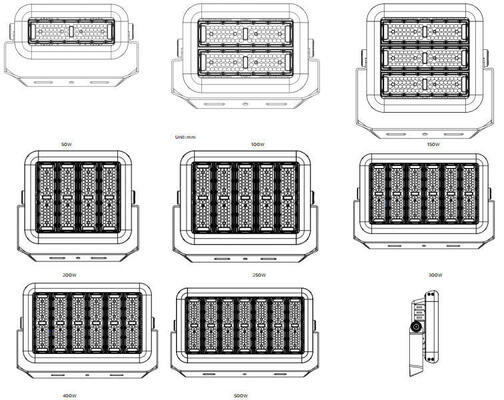

| Potencia nominal: 50W 100W 150W 200W 300W 400W 500W |
| Lúmenes entregados |
| @ 5000K, CRI>70 (PRO) 6.500lm 13.000lm 19.500lm 27.000lm 39.000lm 52.000lm 65.000lm |
|
(PRIME) 8.000lm 16.000lm 24.000lm 32.000lm 48.000lm 64.000lm 80.000lm
Condiciones de operación
|
| Temperatura/humedad de operación: -40~ +50°C (-40°F ~ 122°F) / 10~90% HR, sin condensación |
| Temperatura/humedad de almacenamiento: -40~ +80°C (-40°F ~ 176°F) / 10~90% HR, sin condensación |
| Tiempo de vida útil promedio del LED L80B10: ≥100.000H |
| Vida útil nominal (Tp <70°C): Hasta 100.000H |
| MTBF del driver: 500.000H, MIL-HDBK-217F (25°C) |
| Resistente a vibraciones: 10~500Hz, 5G 12min / 1 ciclo, período de 72min. Cada uno a lo largo de los ejes X, Y, ZRuido acústico: <25dB (distancia de 30cm, operación normal) |
| Garantía: 5 años (extensible hasta 7 años) |
| Certificaciones |
| Certificado Global: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Directivas de seguridad: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Directivas EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Otras directivas: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
| * Tolerancia de flujo luminoso, tolerancia de potencia y tolerancia de temperatura de color ±5%, 5000K y CRI>70. |
| * El haz de luz, la distribución de la intensidad luminosa y la eficiencia de la luz se examinaron de acuerdo con la norma EN ISO 17025:2005 para la serie de normas EN13032 y la norma LM-79. |
| * Información actualizada del producto y términos generales de garantía disponibles en nuestro sitio web www.DUALRAYS.com |
* Los detalles de los flujos luminosos y las potencias para índices individuales se indican en la hoja de datos del producto.
* Los valores pueden estar sujetos a cambios debido a la clasificación de los LED.
* Los parámetros de la hoja de datos se dan para Ta=25°C, basados en 5000K/70Ra.
* Tolerancia de potencia con versión ZHAGA o fuente de alimentación D4i/SR: ±10%.
Apague la alimentación, conecte el cable de CA.
Conexión de atenuación (con driver regulable)
1. Compatible con atenuación 0-10V.
2. Conecte los cables según el diagrama anterior.
Potencia/W Caja interior Cartón exterior QTY/CTN N.W unit G.W/Carton
50 260x150x425mm 635x540x445mm 8PCS 3.6Kg 32.8Kg
100 300x150x425mm 635x620x445mm 8PCS 5.8Kg 51.6Kg
| 150 405x150x425mm 635x420x445mm 4PCS 7.4Kg 33.5Kg |
| 200 415x150x410mm 635x430x430mm 4PCS 9.3Kg 42.7Kg |
| 250 415x150x485mm 415x150x485mm 1PCS 13.9Kg 16.3Kg |
| 300 |
| 415x150x560mm 415x150x560mm 1PCS 16.3Kg 19.5Kg |
| 400 415x150x560mm 415x150x560mm 1PCS 19.5Kg 22.8Kg |
| 500 415x150x635mm 415x150x635mm 1PCS 22.8Kg 25.5KgLea todas las instrucciones a continuación antes de la instalación: |
| * Para evitar descargas eléctricas, asegúrese de que la fuente de alimentación esté apagada antes de la instalación. |
| * La lámpara debe ser instalada y operada por un electricista o técnico calificado de acuerdo con el Código Eléctrico Nacional y los códigos locales correspondientes. |
* Desembale y examine la lámpara cuidadosamente, informe cualquier daño y guarde todos los materiales de embalaje si alguna parte del producto fue dañada durante el transporte.
* Si la lámpara está dañada, ¡no la use!
Declaración:
De acuerdo con la Norma Internacional de luminarias LED, DUALRAYS declara formalmente que los productos de la serie DUALRAYS LED Highbay Light (UFO Highbay) solo se pueden aplicar en entornos interiores o semi-exteriores neutros. Mientras tanto, DUALRAYS promete garantía completa para los productos.
No se permite ninguna aplicación en entornos severos, incluyendo temperaturas altas/bajas, alta humedad, alta salinidad, alta amoníaco, etc., sin la confirmación oficial del fabricante. Si ocurre alguna mala aplicación, la política de garantía ya no está garantizada.
*
Equipo profesional:
>15 años de experiencia, fábrica propia, >10 ingenieros, potente capacidad de producción y sistema de gestión de control de calidad, proporciona productos y servicios de buena calidad;
Nota: Establecida cooperación estable y a largo plazo con clientes europeos, obtuvo altos elogios y confianza, y tenemos almacén en los Países Bajos para un mejor servicio;* Proporcionar simulación DIALux:
Envíenos los parámetros de sus aplicaciones, como distancia, altura, ancho, etc., nuestro equipo de ingenieros realizará una simulación según su demanda y le recomendará el mejor producto;*
Nota: TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 listados para los productos líderes.Envío:
Nota: Para pedidos pequeños, el servicio exprés será el mejor. Y para pedidos a granel, el envío por mar o tren (destino Europa) es el mejor, pero lleva mucho tiempo. Para pedidos urgentes, sugerimos por aire al aeropuerto más nuestro socio de envío para que lo envíe a su puerta.P1: ¿Cuál es la garantía para la luz de calle LED S4?
RE: 5 años de garantía. Extensión a 7 años. Si ocurren problemas de calidad de nuestro lado durante este período, asumiremos los costos de envío y el reemplazo.
P2: ¿Qué métodos de pago pueden aceptar?RE: Podemos aceptar múltiples rutas de pago para ser más flexibles y convenientes para nuestros clientes en todo el mundo, Western Union, Paypal, T/T, L/C. Pero generalmente el método de pago estándar es T/T para pedidos a granel, 30% T/T por adelantado, saldo 70% antes del envío. La información bancaria está escrita en la PI.
P3: ¿Qué es CRI?
RE: CRI es una cifra que refleja los colores reales de los objetos. Mayor CRI con mayor costo. Para tubos LED, el CRI es mayormente >80Ra, y 90Ra con mayor costo.
P4:
¿Puedo comprar solo la carcasa por separado?
RE: Lo sentimos, solo suministramos el accesorio completo, pero se aceptan SKD/CKD.
P5: ¿Hay un costo de envío barato para importar a nuestro país?
RE: Para pedidos pequeños, el servicio exprés será el mejor. Y para pedidos a granel, el envío por mar o tren (destino Europa) es el mejor, pero lleva mucho tiempo. Para pedidos urgentes, sugerimos por aire al aeropuerto másnuestro socio de envío para que lo envíe a su puerta.
P6: ¿Podemos obtener soporte si tenemos nuestra propia posición en el mercado?
RE: Por favor, infórmenos sus ideas detalladas sobre su mercado, demanda, discutiremos y propondremos sugerencias útiles para usted, para encontrar la mejor solución para usted.
P7: ¿Funciones de atenuación?
RE: DALI, PIR, atenuación 1-10V disponible, sensor de luz diurna incorporado disponible para control inteligente opcional.
P8: ¿Cuáles son las aplicaciones de su luz de calle LED S4?
RE: Nuestra luz de calle se puede aplicar en las siguientes ocasiones:
> Carriles bici y áreas de ≤30 km/h;
> Áreas urbanas y residenciales;
> Áreas industriales y estacionamientos;> Avenidas;
> Carreteras interurbanas y rotondas;
> Autopistas y autopistas;
