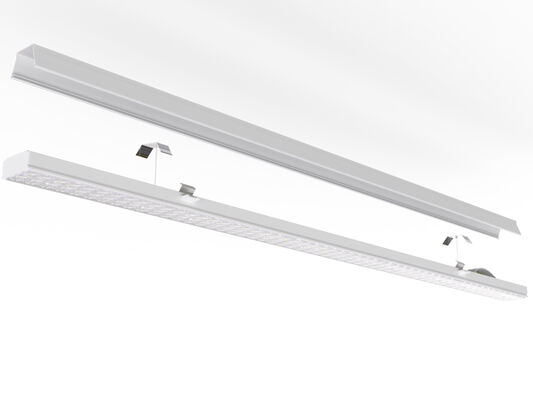

Módulo de luz de retrofit lineal LED universal de 75W DIP conmutable RM5Con conector WAGO de 5/7 postes para conexión de muelle
El módulo de adaptación lineal RM5 se ha desarrollado para reemplazar los accesorios de iluminación fluorescente T5/T8 existentes en los sistemas ferroviarios.
Para las luminarias fluorescentes convencionales, los cables originales en el tramo del tren se pueden romper, y el conectable a través del cable se diseña dentro del módulo a través de WAGO
los conectores.
Funciona con casi todos los sistemas de trunk rail instalados en los últimos 25 años, solución perfecta para reemplazar las antiguas luces fluorescentes T5/T8 de 2 x 36w, 1 x 58w y 2 x 58w con y sin reflectores.
Instalación rápida, fácil sustitución con el sistema de maletero existente sin herramientas en 40 segundos.
Cualquier modificación física no es necesario en el sistema de trunking existente, sólo conectar y jugar
Características y especificaciones clave
- Los LED SMD2835 de alto brillo de 0,5 W 75LM TRIDONIC/PHILIPS/BOKE Driver con conmutador DIP;
- Compatible con el 95% de los sistemas de conducción principales instalados en los últimos 25 años.
- Solución ideal para reemplazar las lámparas fluorescentes T5/T8 de 2x36W, 1x58W y 2x58W o las lámparas de tubo LED con y sin reflectores.
- 30/60/90/110/doble 25/25L/25R, 120 (con cubierta de PC) Óptica opcional;
- Protección IP40/IK08;
- No es necesario realizar modificaciones físicas en el sistema de conducción existente;
- Cadena de seguridad reservada para ahorrar costes laborales y garantizar la doble seguridad;
- Varios controles inteligentes: 1-10V, DALI, sensor de movimiento, sensor de luz diurna, Zigbee y emergencia;
- Las condiciones de ensayo de las unidades de ensayo de las unidades de ensayo de las unidades de ensayo de las unidades de ensayo de las unidades de ensayo de las unidades de ensayo de las unidades de ensayo de las unidades de ensayo de las unidades de ensayo de las unidades de ensayo de las unidades de ensayo de las unidades de ensayo de las unidades de ensayo de las unidades de ensayo de las unidades de ensayo.
- L80/B10 @ 58.000 horas de vida útil;
- Personalización disponible para proyectos especiales;
Opciones disponibles
- Conducción: TRIDONIC / PHILIPS / BOKE Conducción no autónoma
- Control y atenuación: 1-10V, DALI, sensor de movimiento, sensor de luz diurna, Zigbee y emergencia
- Ángulos del haz: 30/60/90/110/doble 25/25L/25R, 120 (con cubierta de PC) Óptica opcional
- Las condiciones de ensayo de las unidades de ensayo de las unidades de ensayo de las unidades de ensayo de las unidades de ensayo de las unidades de ensayo de las unidades de ensayo de las unidades de ensayo de las unidades de ensayo de las unidades de ensayo de las unidades de ensayo de las unidades de ensayo de las unidades de ensayo de las unidades de ensayo de las unidades de ensayo de las unidades de ensayo.
Aplicaciones recomendadas
- Tiendas minoristas a gran escala;
- Salones industriales;
- Espacios de almacenaje;
- Salones de fábrica.
- Otras aplicaciones semiaustriales;
Especificaciones técnicas
Sistema general
| Materiales para la vivienda |
Aluminio extrudido de acuerdo con la norma EN755 |
| Material del difusor |
PC/PMMA extrudido de acuerdo con la norma UNE-EN ISO 21305-1:2020, con filtro UV condicional (IK10) |
| Color de la carcasa |
Blanco (RAL9016), otros colores opcionales |
| Control de grupo |
Intercambiable de 3 fases Opcional, L1 / L2 / L3 se puede cambiar mediante el interruptor DIP |
| Disposición térmica de los LED |
A través del cuerpo de la luminaria 6063 AL sin aletas, sin fluidos conductores. |
| Tipo de lámpara |
LED intercambiable |
| Fuente de luz |
Directo |
| Altura de montaje recomendada |
Entre 2 y 12 metros |
| Mantenimiento |
Conductor / Lente abierto / Cerrado con tornillo |
| El conductor |
Corriente constante con potencia ajustable a través de un interruptor DIP, integrado en una luminaria, precableado |
| Control de atenuación |
ON-OFF. 1-10V de atenuación. DALI-2 Mesh. Zigbee. Casambi. |
| Clasificación de propiedad intelectual |
Protección IP40 |
| Clasificación IK |
El precio de venta |
| Clase de protección |
Clase I |
| El alambre brillante |
850°C (menos de 30o) |
| Entrada del cable |
H05RN-F 3*2.5mm2 |
| Instalación |
Reemplazo directo |
| Función inteligente |

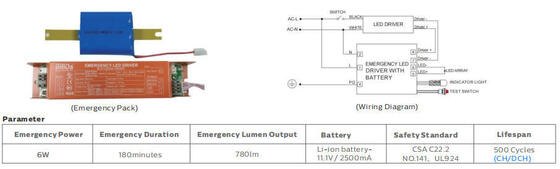

Emergencia |

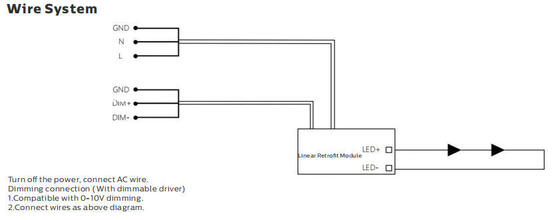

Sistema eléctrico
| Los demás: |
3x2,5 mm2/5x2,5 mm2 + 2x1,5 mm2 alambre de atenuación como soporte |
| Váltidad principal |
Las emisiones de gases de efecto invernadero deben ser consideradas en el caso de los gases de efecto invernadero. |
| Factor de potencia (PF) |
≥ 093 |
| Distorsión armónica total (THD) |
< 10% |
| Tipo de salida |
No SELV (no aislado) |
| Factor de parpadeo |
< 1% |
| Medición de la visibilidad estroboscópica (SVM) |
El valor de las emisiones4 |
| Perceptibilidad de los efectos estroboscópicos (Pst) |
El valor de la |
| Conexión de terminal |

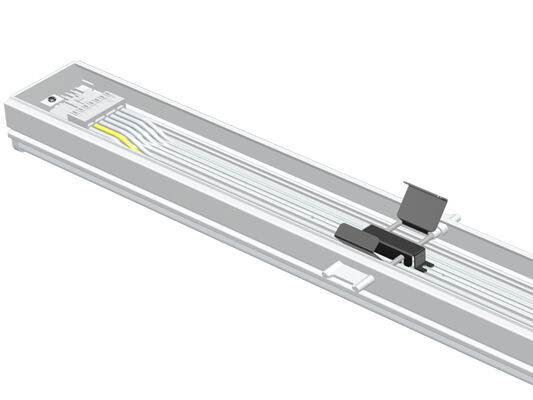

Conector WAGO de 5/7-polo con cableado en bucle |
| Potencia de las luminarias |
B10A |
B16A |
C10A |
C16A |
| 75 W |
18 |
29 |
26 |
42 |
Sistema de fotometría
| Los LEDs |
El sistema de control de la luz de la cámara es el siguiente: |
| TCC (temperatura de color correlacionada) |
Un solo CCT (3000K. 4000K. 5000K. 5700K. 6500K)
3 CCT opcionales (3000-4000-5000K. 3000-4500-6000K.
|
| CRI (índice de reproducción del color) |
> 80Ra para el estándar (> 90Ra para el CRI más alto disponible) |
| Seguridad fotobiológica |
RG0 (exento de riesgo) |
| CEE (clase de eficiencia energética) |
A++ |
| SDCM (desviación estándar de coincidencia de colores) |
Se aplicará el método de evaluación de la calidad de los productos. |
| UGR (4H, 8H) |
24.9 (cruz) 23.4 (longitudinal) |
| Ángulo del haz |
30° 60° 90° 120° 25° L asimétrico 25° R asimétrico 25° doble |
| Duración útil media de las luminarias |
100,000 horas (L80B10) |
| Mantenimiento del lumen en el e.o.l. |
> 70% |
| Eficiencia luminosa |
El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. |
| Producto |
Modulo de adaptación de LED lineal RM |
| Potencia nominal |
El valor de las emisiones de dióxido de carbono se calculará en función de las emisiones de dióxido de carbono. |
| Los lumen entregados @ 5000K, CRI>80 (PRO) |
Max. 12.000 lm |
Condiciones de funcionamiento
| Temperatura y humedad de operación |
-20 ~ +50 °C (-4 °F ~ 122 °F) / 5 ~ 85% de HRC, no condensado |
| Temperatura y humedad de almacenamiento |
-40 ~ +60 °C (-40 °F ~ 140 °F) / 5 ~ 85% de HRC, no condensado |
| Tiempo útil medio del LED L90B10 |
≥ 096 |
| Duración de vida nominal (Tp < 70°C) |
Hasta 100 000 H |
| El conductor MTBF |
500,000H, MIL-HDBK-217F ((25°C) |
| Resistente a las vibraciones |
10~500Hz, 5G 12min / 1 ciclo, período de 72min. Cada uno a lo largo de los ejes X, Y, Z |
| Ruido acústico |
< 25 dB (30 cm de distancia, funcionamiento normal) |
| Garantización |
5 años (prórroga hasta 7 años) |
Certificaciones
| Certificado global |
ENEC CE RoHS D-marcado KEMA-KEUR Listado, SAA C-Tick RCM CB ETL/CETL DLC Premium |
| Directivas de seguridad |
En el caso de las máquinas de la IEC 62471. |
| Directivas EMC |
En 51515 En 61547 En 61000-3-2 En 61000-3-3 En 61347-2-13 En 61347-1 En 62384 |
| Otras Directivas |
La IEC 62262 tiene un número de puntos de referencia de 13032-4 y un número de puntos de referencia de 62717. |
* Tolerancia al flujo luminoso, tolerancia a la potencia y tolerancia a la temperatura del color ±5%, 5000K y CRI> 80.
* Rayo luminoso, distribución de la intensidad luminosa y eficiencia luminosa examinados de conformidad con la norma EN ISO 17025:2005 para la serie de normas EN13032 y la norma LM-79.
* Información actualizada del producto y condiciones generales de garantía disponibles en nuestro sitio web www.DUALRAYS.com
* Información detallada sobre los flujos luminosos y las potencias para los índices individuales indicados en la ficha de datos del producto.
* Los valores pueden estar sujetos a cambios debido a la inclinación del LED.
* Parámetros en la ficha de datos para Ta=25°C, basados en 4000K/80Ra, eficiencia 10% superior con 70Ra

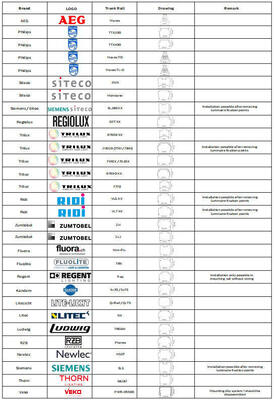

Lista de sistemas compatibles
Instrucciones de instalación y seguridad
- Para evitar descargas eléctricas, asegúrese de que la fuente de alimentación esté apagada antes de la instalación
- La lámpara debe ser instalada y operada por un electricista o técnico cualificado de acuerdo con el Código Nacional de Electricidad y los códigos locales correspondientes.
- Desempaque y examine cuidadosamente la lámpara, informe cualquier daño y guarde todos los materiales de embalaje si alguna parte se dañó durante el transporte
- Si la lámpara está dañada, no la use.
Declaración del fabricante
De acuerdo con el estándar internacional de luminarias LED,DUALRAYS afirma formalmente que los productos de la serie DUALRAYS LED Linear Light (Linear Retrofit Module) solo pueden aplicarse en entornos interiores o semiexteriores neutrales. DUALRAYS promete una garantía completa para los productos. Cualquier aplicación en un ambiente severo, incluyendo alta/baja temperatura, alta humedad, alta salinidad, alto contenido de amoníaco, etc.no está permitido sin la confirmación oficial del fabricanteSi se produce una aplicación errónea, la política de garantía ya no está garantizada.
Capacidades de la empresa
- Equipo profesional:>15 años de experiencia, fábrica propia, equipo de >10 ingenieros, poderosa capacidad de producción y sistema de gestión de control de calidad
- Marca confiable:Establecida una cooperación estable a largo plazo con clientes europeos, almacén en los Países Bajos para un mejor servicio
- Simulación de DIALux:Nuestro equipo de ingenieros proporciona servicios de simulación basados en los parámetros de su aplicación
- Normas de calidad:Todas las luminarias LED cumplen con las normas CE, RoHS con las certificaciones TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80
Información sobre el transporte marítimo
Para pedidos pequeños, se recomienda el envío expreso. Para pedidos a granel, el envío por mar o tren (destino Europa) es más rentable, pero toma más tiempo.Sugerimos el transporte aéreo al aeropuerto más nuestra entrega a su puerta..
Preguntas frecuentes
P1: ¿Cuál es la garantía para la luz TB7 LED Tubular?
RE: 5 años de garantía. Si se producen problemas de calidad por nuestra parte durante este período, cubriremos los costos de envío y reemplazo.
P2: ¿Qué métodos de pago aceptan?
RE: Aceptamos múltiples métodos de pago incluyendo Western Union, PayPal, T/T, L/C. El pago estándar para pedidos a granel es T/T: 30% por adelantado, 70% de saldo antes del envío..
P3: ¿Qué es la IRC?
RE: CRI (Color Rendering Index) indica con qué precisión aparecen los colores bajo la luz.con 90Ra disponibles a un costo más alto.
P4: ¿Sólo puedo comprar la vivienda por separado?
RE: Solo suministramos luminarias completas, pero hay opciones SKD/CKD (Semi Knocked Down/Completely Knocked Down).
P5: ¿Hay un costo de envío barato para importar a nuestro país?
RE: Para pedidos pequeños, se recomienda el envío expreso. Para pedidos a granel, el envío por mar o tren (destino Europa) es más rentable.Se sugiere transporte aéreo de carga al aeropuerto más servicio de entrega..
P6: ¿Podemos obtener apoyo si tenemos nuestra propia posición en el mercado?
RE: Por favor, infórmenos de sus necesidades detalladas del mercado.
P7: ¿Qué funciones de atenuación están disponibles?
RE: DALI, PIR, 1-10V de atenuación disponible. sensor de luz natural incorporado disponible para opciones de control inteligente.
P8: ¿Cuáles son las aplicaciones de su luz TB7 LED Tubular?
RE: Las aplicaciones incluyen: Sustitución de NCF fluorescentes; Plantas de procesamiento de alimentos; Instalaciones químicas; Almacenes estables para animales; Lugares de lavado de automóviles; Lugares al aire libre e interior.
