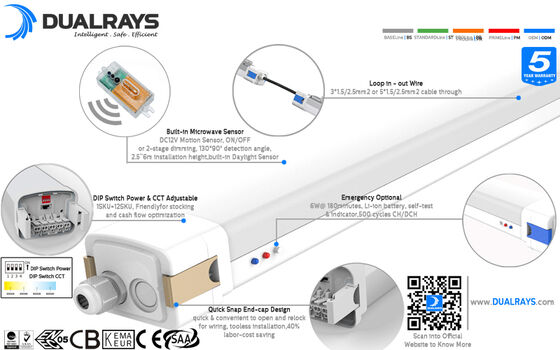

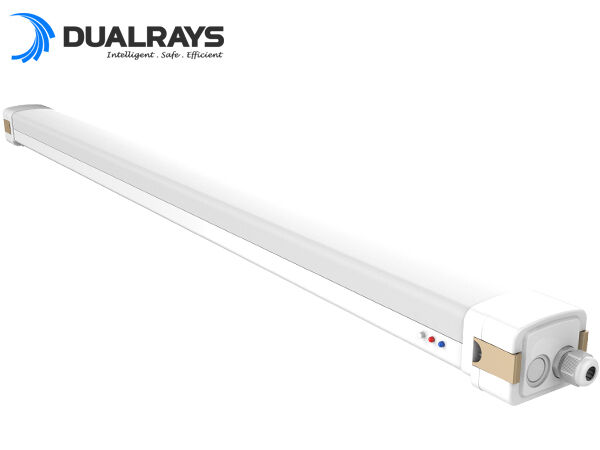

* LED SAN'AN SMD2835 de alto brillo, TRIDONIC/no SELV Controlador sin parpadeo de alto PF Ajuste de potencia del interruptor DIP Opcional;

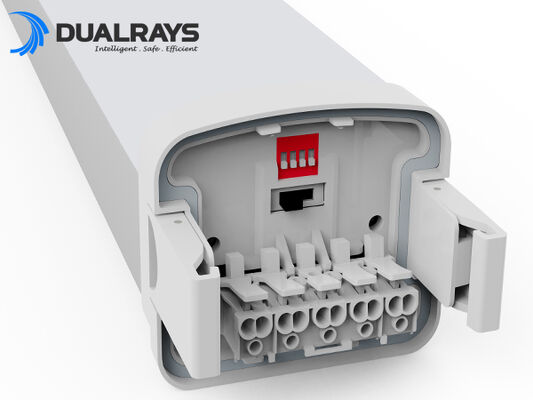

* Tapa final con diseño de hebilla, rápida y conveniente de abrir y volver a bloquear para el cableado, mejora en gran medida la eficiencia y ahorra costos de mano de obra;
* Protección IP65/IK10;
* Ángulo de haz de 120°;
*Cableado simple o doble conectable Opcional;
* Múltiples Instalaciones: Suspensión, Montaje en Pared;
* Varios controles inteligentes: 1-10 V, DALI, sensor de movimiento, sensor de luz diurna, Zigbee y emergencia;
* 3 CCT opcionales (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Monofásico (L/N/E) o Trifásico (L1/L2/L3/N/FG) Opcional;
* Sin rayos UV ni IR y completamente libre de mercurio;
* L80/B10 @ 62.000h;
* Soporte personalizado para proyectos especiales;
Opciones:
> Driver: / TRIDONIC /BOKE Driver Non-SELV con tecnología DIP opcional.
> 3 CCT opcionales (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);

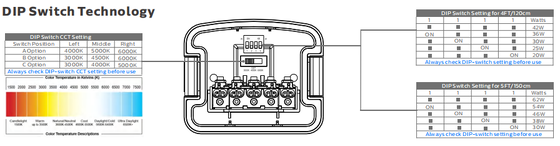

> Alimentación conmutable DIP;
> Controles y Regulación: 1-10V, DALI, Sensor de movimiento, Sensor de luz natural, Zigbee y Emergencia;
> Instalación: Montaje en techo | Suspensión | montado en la pared giratorio;
> Reemplazo para fluorescentes NCF;

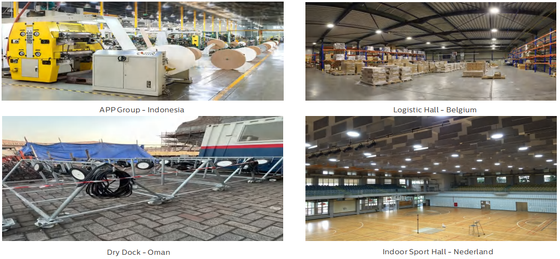

> Talleres y almacén;
> Garajes y aparcamientos;
> Instalaciones deportivas;
> Pasillo/Galería/Pasillo;
> Ubicaciones interiores y exteriores;
| Longitud/mm Tamaño A / mm Tamaño B / mm Tamaño C / mmTamaño D/mm |
| 600 2 pies/605 630 84 69 |
| 1200 4 pies/1205 1230 84 69 |
| 1500 5 pies/1505 1530 84 69 |
| Sistema general |
| Material de la carcasa: PC extruido según norma UNE-EN ISO 21305-1:2020, filtro UV condicional (IK10) |
| Material Difusor: PC extruido según norma UNE-EN ISO 21305-1:2020, filtro UV condicional (IK10) |
| Color de la carcasa: Blanco (RAL9016), otros colores opcionales |
| Juntas de sellado: Espuma de silicona |
Disipación Térmica de LEDs: Mediante cuerpo de luminaria sin aletas 6063 AL, sin fluidos conductores. Disipación por convección pasiva
asegurando el contacto térmico con los módulos LED a través de una pasta de soldadura sin plomo de alta conductividad |
| Anticondensación: Válvula equilibradora de presión para asegurar la liberación de humedad, evitar la condensación y mantener la estanqueidad IP de la luminaria. |
| Acabado: Pulverizado electrostáticamente y sublimado en horno. Resistente a la corrosión |
| Altura de montaje recomendada: 2 - 8 metros |
| Mantenimiento: Tapa final de ajuste rápido para una fácil instalación |
| Controlador: Corriente constante con potencia opcional ajustable mediante interruptor DIP, integrado en la luminaria, precableado |
| Control de atenuación: ON-OFF | Atenuación 1-10V | DALI-2 | Malla | Zigbee | Casambi |
| IP (Clasificación de protección de ingreso): IP65 |
| IK (Resistencia al Impacto): IK10 |
| Clase de protección: Clase Ⅰ |
| Hilo incandescente: 850 °C (menos de 30 años) |
| Prensaestopas: prensaestopas M20 (nylon) |
| Instalación: Montaje en techo | Suspensión | Montado en la pared giratorio |

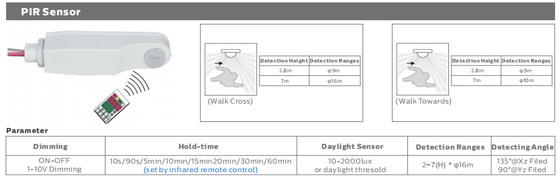

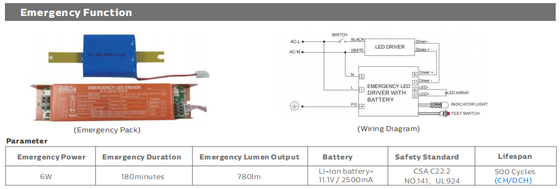

| Función inteligente: Sensor PIR | Sensor de microondas | Emergencia |
| Sistema eléctrico |
| Cableado pasante: 3*1,5 mm2 | 5*1,5 mm2 | 3*2,5 mm2 | Cables de 5*2,5 mm2 para opción |
| Voltaje principal: 220~240VAC/ 50/60Hz, 180-264VDC |
| Factor de potencia (FP): ≥0,96 |
| Distorsión armónica total (THD): <10% |
| Tipo de salida: No SELV (no aislado) |
| Factor de parpadeo: <1% |
| Medida de visibilidad estroboscópica (SVM): <0,4 |
| Perceptibilidad de efectos estroboscópicos (Pst): <1 |
| Conexión de terminal: Tapa final de ajuste rápido para una fácil instalación, bandeja de engranajes deslizante para un fácil reemplazo y mantenimiento opcional |
| Luminarias Potencia B10A B16A C10A C16A |
| 20W 70 110 98 158 |
| 30W 46 74 66 104 |
| Módulo vía Disyuntores LSS 40W 35 55 49 78 |
| 50W 28 44 39 62 |
| 60W 23 37 34 52 |
| Sistema de fotometría |
| LED: SMD2835 (1W) |
|
CCT (temperatura de color correlacionada): CCT único (3000K | 4000K | 5000K | 5700K |6500K)
3 CCT opcionales (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K para elegir)
|
| CRI (Índice de reproducción cromática): >80Ra para estándar (>90Ra para CRI más alto disponible) |
| Seguridad Fotobiológica: RG0 (exento de riesgo) |
| CEE (Clase de eficiencia energética): A++ |
| SDCM (desviación estándar de coincidencia de colores): <5 (SDCM<3 opcional) |
|
UGR (4H, 8H): 24,9 (cruzado)
23,4 (longitudinal)
|
| Ángulo de haz: 120° |
| Vida útil media de la luminaria: 62.000 horas (L80B10) |
| Mantenimiento del lumen a eol >70% |
| Eficacia luminosa: 130LPW (PROLine) | 160LPW (PRIMELine) Opcional |
| Longitud 2 pies/600 mm 4 pies/1200 mm 5 pies/1500 mm |
| Potencia nominal: 20W 30W 30W 40W 42W INMERSIÓN (20~42W) 40W 60W 62W INMERSIÓN (30~62W) |
| (PRO) 2.600 lm 3.900 lm 3.900 lm 5.200 lm Máx. 5.460lm 5.200lm 7.800lm Máx. 8.060lm |
Lúmenes entregados
@ 5000K, CRl>80 (PRIME) 3.200lm 4.800lm 4.800lm 6.400lm Máx. 6.720lm 6.400lm 9.600lm Máx. 9.920lm |
| Condición de operación |
| Temperatura/humedad de funcionamiento: - 20~ +60 ℃ (-4°F ~ 140°F) / 5~85% RH, no condensado |
| Temperatura/humedad de almacenamiento: -40 ~ +80 ℃ (-40 °F ~ 176 °F) / 5 ~ 85 % RH, no condensado |
| Tiempo útil promedio del LED L90B10: ≥0,96 |
| Vida útil nominal nominal (Tp <70 ℃): hasta 100 000 h |
| MTBF del controlador: 500.000H, MIL-HDBK-217F(25℃) |
| Resistente a vibraciones: 10 ~ 500 Hz, 5G 12 min/1 ciclo, período de 72 min. Cada uno a lo largo de los ejes X,Y,Z |
| Ruido acústico: <25 dB (distancia de 30 cm, funcionamiento normal) |
| Garantía: 5 Años (Ampliable hasta 7 años) |
| Certificaciones |
| Certificado Global: ENEC | CE | RoHS | Marca D | Cotizada KEMA-KEUR, SAA | C-tick | RCM | CB | ETL/CETL | Contenido descargable premium |
| Directivas de seguridad: EN 60598-1 | EN 60598-2-3 | EN 62493 | CEI 62471 |
| Directivas EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Otras directivas: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Tolerancia de flujo luminoso, tolerancia de potencia y tolerancia de temperatura de color ±5%, 5000K y CRl>80.
* El haz de iluminación, la distribución de la intensidad de la luz y la eficiencia de la luz se examinaron de acuerdo con la norma EN ISO 17025:2005 para la serie de normas EN13032 y la norma LM-79.
* Información actualizada del producto y términos generales de garantía disponibles en nuestro sitio web www.DUALRAYS.com
* La información detallada sobre flujos luminosos y potencias para índices individuales se indica en la ficha técnica del producto.
* Los valores pueden estar sujetos a cambios debido a la combinación de LED.
* Los parámetros en la hoja de datos se dan para Ta=25°C, basado en 4000K/80Ra, 10% de eficiencia mayor con 70Ra
Conexión enlazable:

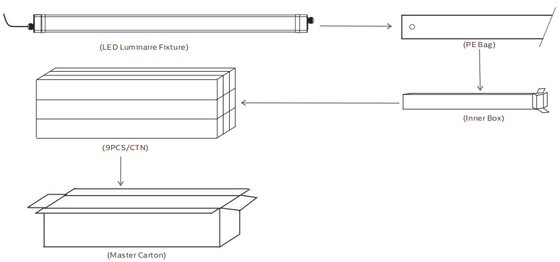

| Longitud/mmCaja interior Caja exterior Cant.”/CTN Unidad NW GW/Caja |
| 2 pies/600 670x90x80mm 685x285x265mm 9PCS 1.6Kg 16.9Kg |
| 4 pies/1200 1270x90x80mm 1285x285x265mm 9PCS 2.4Kg 23.9Kg |
| 5 pies/1500 1570x90x80mm 1585x285x265mm 9PCS 3.4Kg 33.6Kg |
Lea todas las instrucciones a continuación antes de la instalación:
* Para evitar descargas eléctricas, asegúrese de que la fuente de alimentación esté apagada antes de la instalación.
* La lámpara debe ser instalada y operada por un electricista o técnico calificado de acuerdo con el Código Eléctrico Nacional y los códigos locales correspondientes.
* Desempaque y examine la lámpara cuidadosamente, informe cualquier daño y guarde todos los materiales de embalaje si alguna parte del producto resultó dañada durante el transporte.
* Si la lámpara está dañada, ¡no la utilices!
Declaración:
De acuerdo con el estándar internacional de luminarias LED, aquí DUALRAYS afirma formalmente que los productos de la serie DUALRAYS LED Highbay Light (UFO Highbay) solo pueden aplicarse en ambientes neutros interiores o semiexteriores. Mientras tanto, DUALRAYS promete garantía total para los productos.
No se permite ninguna aplicación en entornos severos, incluidas temperaturas altas o bajas, alta humedad, alta salinidad, alto contenido de amoníaco, etc., sin la confirmación oficial del fabricante. Si ocurre alguna aplicación incorrecta, la política de garantía ya no está garantizada.
