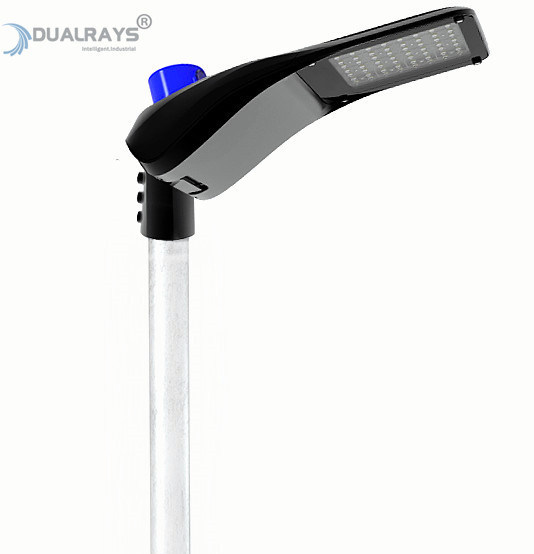

* LED SAN'AN LUMILEDS LUXEON SMD3030 2D / SMD5050 de alto brillo, controlador Meanwell ELG opcional;
* Fundición a presión integrada de precisión ADC12 AL, excelente conductividad térmica;
* Protección IP65 / IK08;
* Óptica profesional TipoⅠ/TipoⅡ(Largo y Medio)/TipoⅢ(Medio)/TipoⅣ/TipoⅤ (Medio) Opcional;
* Acabado superficial de pintura en aerosol, oxidación/corrosión/resistente al ácido
*Base con cierre giratorio de 3/7 pines para controlador de fotocélula o controlador inalámbrico Zigbee disponible;
* ±10°/-90°(<90W) o ±15°/-90°(>90W) cabezal de lámpara ajustable;
* Varios controles inteligentes: 1-10 V, DALI, sensor de microondas, sensor de luz natural, Zigbee como opción;
* Sin rayos UV ni IR y completamente libre de mercurio;
* L80/B10 @ 60.000h;
* Soporte personalizado para proyectos especiales;
Opciones:
> Controlador: Meanwell//SOSEN, controlador desarrollado por DURALYS, duradero y compacto.
> LED: LUMILEDS/SAN'AN LEDOpcional;
> Eficiencia: 130LPW/160LPW Opcional;
> Controles y Atenuación: 1-10V, DALI, Sensor de Microondas, Sensor de Luz Diurna, Zigbee para Opción;
> SPD: Protector contra sobretensiones de 10KV/20KV.
> Lente óptica:TipoⅠ/TipoⅡ(Largo y Medio)/TipoⅢ(Medio)/TipoⅣ/TipoⅤ (Medio)óptica Opcional;
> Carriles ciclistas y zonas ≤30KM/H;
> Zonas urbanas y residenciales;
> Zonas industriales y aparcamientos;
> Avenidas;
> Vías interurbanas y rotondas;
> Autopistas y autovías;
| Sistema general |
Material de la carcasa: Aluminio ADC12 fundido a alta presión EN AC-43000, EN AC-43100, EN AC-43400, EN AC-
44100,EN AC-47100 según norma UNE EN 1706 recubierto de polvo |
| Pantalla: Vidrio templado plano de 4 mm de espesor de alta transparencia, Policarbonato, resistente a los rayos UV |
| Material Difusor: PC inyectado según norma UNE-EN ISO 294-2:2019, filtro UV condicional (IK08) |
| Color de la carcasa: Gris metálico (RAL9006), otros colores opcionales |
| Juntas de sellado: Espuma de silicona |
| Disipación Térmica de LEDs: Mediante cuerpo de luminaria ADC12 AL sin aletas, sin fluidos conductores. Disipación por convección pasiva que garantiza el contacto térmico con los módulos LED a través de una soldadura en pasta sin plomo de alta conductividad. |
| Soportes: ø42 - ø63mm, entrada de espiga: 100mm |
| Inclinación: Ajustable Sin herramientas a 0°, 5°, 10°, 15° (posttop) | 0°, -5°, -10°, -15° (entrada lateral) |
Acabado: Recubrimiento de pintura en polvo poliéster, pulverizada electrostáticamente y sublimada en horno, Resistente a
corrosión |
| Altura de montaje recomendada: 5 - 12 metros |
| Mantenimiento: Mantenimiento Apertura fácil y sin herramientas. Concepto modular para una fácil sustitución de componentes: LED, controladores, SPD |
Controlador: Controlador programable y ajustable de corriente constante. Empotrado en la luminaria, precableado sobre una
placa de acero galvanizado |
| Control de atenuación: ON-OFF | Atenuación 1-10V | DALI-2 | Zigbee |
| IP (Clasificación de protección de ingreso): IP65 |
| IK (Resistencia al Impacto): IK08 |
| Clase de protección: Clase Ⅰ |
| Instalación: Entrada lateral | post-top | en el mástil Sin herramientas a 0°, 5°, 10°, 15° (parte superior del poste) | 0°, -5°, -10°, -15° (entrada lateral) |
| Entrada de cables: H05RN-F 3*1.0mm2 | H05RN-F 5*1,0 mm2 (sección máxima 4 mm2) |
| Resistencia a picos de tensión: 6KV 1,2/50 µs |
| SPD (opcional): 10kV-10kA, tipo II, con señal LED y termofusible para desconectar carga al final de su vida útil. |
Función inteligente: WL (sistema de comunicación inalámbrico de un solo punto) | DALI (interfaz de atenuación digital) |
NEMA(Zócalo 3/5/7 pin (ANSI C136.41) | ZHAGA(Zócalo 4 pin (ZHAGA Book 18) | FOTOCÉLULA |
| Sistema eléctrico |
| Voltaje principal: 200~240VAC/ 50~60Hz | 100~277VCA/ 50~60Hz | 277~480VCA/ 50~60Hz |
| Factor de potencia (FP): ≥0,95 |
| Distorsión armónica total (THD): <10% |
| Tipo de salida: No SELV (no aislado) |
| Factor de parpadeo: <1% |
| Eficacia del conductor: >90% |
| Clase energética: A++ IPEA>1,15 |
| Sistema de fotometría |
| LED: SMD3030 / SMD5050 Opcional |
|
CCT (temperatura de color correlacionada): CCT único (3000K | 4000K | 5000K | 5700K |6500K)
|
| CRI (Índice de reproducción cromática): >70Ra para estándar (>80Ra para CRI más alto disponible) |
| Seguridad Fotobiológica: RG0 (exento de riesgo) |
| Relación de salida de luz hacia arriba: ULOR 0% |
| Relación de salida de luz descendente: DLOR 100% |
|
Índice de deslumbramiento: Entre D5 y D6 (dependiendo de la distribución luminosa)
|
| Categoría de intensidad luminosa: Entre G*4 y G*6 (dependiendo de la distribución luminosa) |
| Flujo luminoso: CIE nº3 |
| SDCM (desviación estándar de coincidencia de colores): <6 |
| Ángulo de haz: T1 | T2L | T2M | T3M | T4M | T5M |
| Vida útil media de la luminaria: 60.000 horas (L80B10) |
| Mantenimiento del lumen al eol: >70% |
|
Eficacia luminosa: 130LPW (PROLine) | 160LPW (PRIMELine) Opcional
|
| Potencia nominal: 30W 60W 90W 120W 150W 180W |
|
Lúmenes entregados
@ 5000K, CRl>70 (PRO) 3.600lm 7.200lm 10.900lm 14.400lm 18.000lm 21.600lm
|
| (PRINCIPAL)4.500 lm 9.000 lm 13.500 lm 18.000 lm 22.500 lm 27.000 lm |
| Condición de operación |
| Temperatura/humedad de funcionamiento: -20~ +50 ℃ (-4°F ~ 122°F) / 5~85% RH, no condensado |
| Temperatura/humedad de almacenamiento: -40~ +80 ℃ (-40°F ~ 176°F) / 5~85% RH, no condensado |
| Tiempo útil medio LED L80B10: ≥100.000H |
| Vida útil nominal nominal (Tp <70 ℃): hasta 100 000 h |
| MTBF del controlador: 500.000H, MIL-HDBK-217F(25℃) |
| Resistente a vibraciones: 10 ~ 500 Hz, 5G 12 min/1 ciclo, período de 72 min. Cada uno a lo largo de los ejes X,Y,Z |
| Ruido acústico: <25 dB (distancia de 30 cm, funcionamiento normal) |
| Garantía: 5 Años (Ampliable hasta 7 años) |
| Certificaciones |
| Certificado Global: ENEC | CE | RoHS | Marca D | Cotizada KEMA-KEUR, SAA | C-tick | RCM | CB | ETL/CETL | Contenido descargable premium |
| Directivas de seguridad: EN 60598-1 | EN 60598-2-3 | EN 62493 | CEI 62471 |
| Directivas EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Otras directivas: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Tolerancia de flujo luminoso, tolerancia de potencia y tolerancia de temperatura de color ±5%, 5000K y CRl>70.
* El haz de iluminación, la distribución de la intensidad de la luz y la eficiencia de la luz se examinaron de acuerdo con la norma EN ISO 17025:2005 para la serie de normas EN13032 y la norma LM-79.
* Información actualizada del producto y términos generales de garantía disponibles en nuestro sitio web www.DUALRAYS.com
* La información detallada sobre flujos luminosos y potencias para índices individuales se indica en la ficha técnica del producto.
* Los valores pueden estar sujetos a cambios debido a la combinación de LED.
* Los parámetros en la hoja de datos se dan para Ta=25°C, basado en 5000K/70Ra.
*Tolerancia de potencia con versión ZHAGA o fuente de alimentación D4i/SR: ±10%.
Apague la alimentación, conecte el cable de CA.
Conexión de atenuación (con controlador regulable)
1.Compatible con atenuación de 0-10V.
2.Conecte los cables como se muestra en el diagrama anterior.
| Potencia/W Caja interior Cant. caja exterior”/CTN Unidad NW GW/Caja |
| 100 260x260x150mm 790x273x282mm 5PCS 2.4Kg 14.5Kg |
| 150 300x300x150mm 790x313x322mm 5PCS 2.6Kg 14.9Kg |
| 150 350x350x150mm 790x363x372mm 5PCS 2.9Kg 15.6Kg |
Lea todas las instrucciones a continuación antes de la instalación:
* Para evitar descargas eléctricas, asegúrese de que la fuente de alimentación esté apagada antes de la instalación.
* La lámpara debe ser instalada y operada por un electricista o técnico calificado de acuerdo con el Código Eléctrico Nacional y los códigos locales correspondientes.
* Desempaque y examine la lámpara cuidadosamente, informe cualquier daño y guarde todos los materiales de embalaje si alguna parte del producto resultó dañada durante el transporte.
* Si la lámpara está dañada, ¡no la utilices!
Declaración:
De acuerdo con el estándar internacional de luminarias LED, aquí DUALRAYS afirma formalmente que los productos de la serie DUALRAYS LED Highbay Light (UFO Highbay) solo pueden aplicarse en ambientes neutros interiores o semiexteriores. Mientras tanto, DUALRAYS promete garantía total para los productos.
No se permite ninguna aplicación en entornos severos, incluidas temperaturas altas o bajas, alta humedad, alta salinidad, alto contenido de amoníaco, etc., sin la confirmación oficial del fabricante. Si ocurre alguna aplicación incorrecta, la política de garantía ya no está garantizada.
*Profesionalequipo:>15 años de experiencia, fábrica propia, >10 equipos de ingenieros, poderosa capacidad de producción y sistema de gestión de control de calidad, brindan productos y servicios de buena calidad;
* Marca confiable:Estableció una cooperación estable y de largo plazo con clientes europeos, obtuvo grandes premios y confianza, y tiene un almacén en los Países Bajos para brindar un mejor servicio;
*Proporcionar simulación DIALux:Envíenos sus parámetros de las aplicaciones, como distancia, altura, ancho, etc., nuestro equipo de ingenieros realizará una simulación de acuerdo con su demanda y le recomendará el mejor producto;
*Todas nuestras luminarias LED cumplen con el estándar CE, RoHS.TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 figuran entre los productos líderes.
