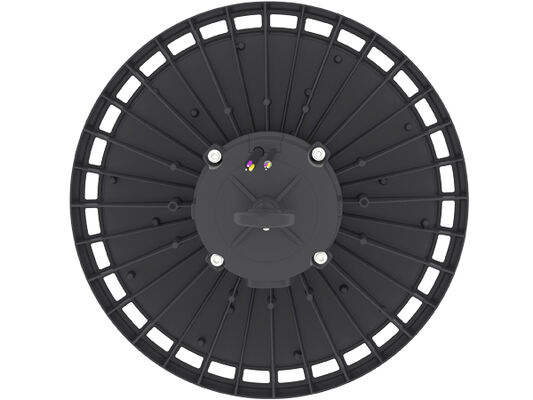

* ADC12 Al fundido a presión, forjado integralmente en molde, excelente conductividad térmica;

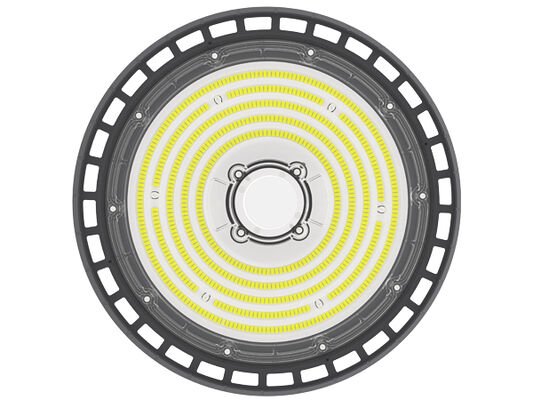

* LED SAN'AN / LUMILEDS de alto brillo SMD2835, controlador de desarrollo propio DUALRAYS o controlador SOSEN / opcional;
* Protección IP65 / IK08;
* Ángulo de haz de 60°/90°/120° opcional;
* Acabado con recubrimiento en polvo resistente a la corrosión;
*Múltiples instalaciones: suspensión en bucle, montaje en techo, montaje en pared;
* Varios controles inteligentes: 1-10 V, sensor de movimiento, sensor de luz diurna, Zigbee y emergencia;
* 3 CCT opcionales (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Alimentación conmutable DIP como estándar (100%-80%-60%);
* Sin rayos UV ni IR y completamente libre de mercurio;
* L80/B10 @ 52.000h;
* Soporte personalizado para proyectos especiales;
Opciones:
> Controlador: DUALRAYS Controlador incorporado de desarrollo propio, diseño delgado, duradero y compacto.
> 3 CCT opcionales;
> Alimentación conmutable DIP (100%-80%-60%);
> Controles y Regulación: 1-10V, Sensor de movimiento, Sensor de luz diurna, Zigbee y Emergencia;

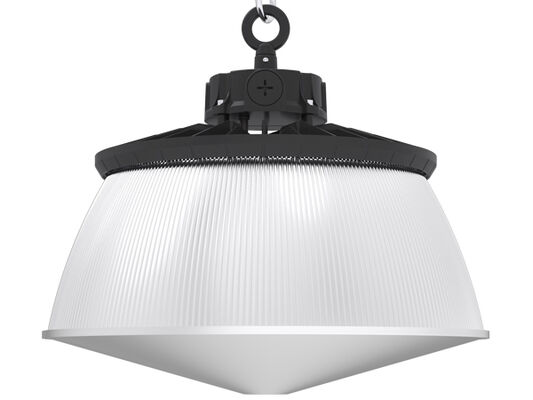

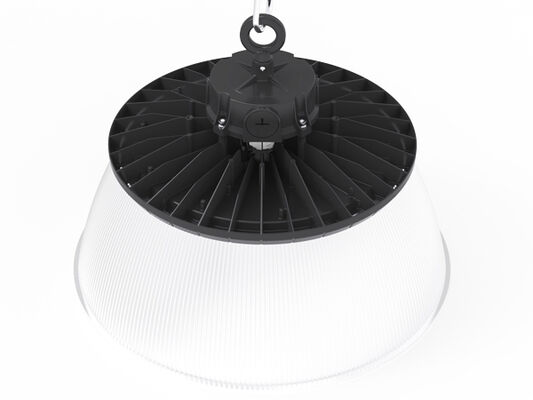

> Reflector: Reflector de PC con/sin tapa.Montaje en tubo.
> Instalación: suspensión en bucle, montaje en techo, montaje en pared;
> Reemplazo de fuente de luz tradicional HID o MH;
> Naves de fábrica y áreas de producción;
> Almacenes y naves logísticas;
> Ferreterías y megatiendas;
> Estadios y otras instalaciones deportivas;
> Reemplazo de lámparas tradicionales;

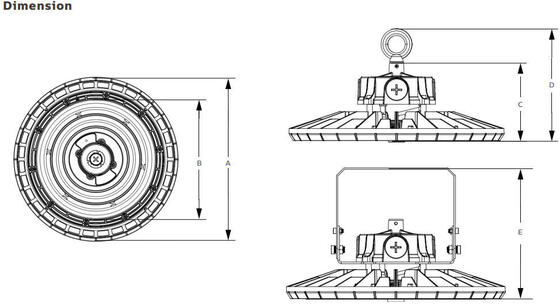

| Potencia/W Tamaño A / mm Tamaño B / mm Tamaño C / mm Tamaño D / mm Tamaño E / mm |
| 100 φ240 φ184 119 150,5 178,5 |
| 150 φ280 φ226119163,5 191,5 |
| 200 φ320 φ265 119164,5 192,5 |
| Sistema general |
Material de la carcasa: Aluminio ADC12 fundido a alta presión EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100,EN AC-47100 según norma UNE EN 1706 recubrimiento en polvo |
| Material Difusor: PC inyectado según norma UNE-EN ISO 294-2:2019, filtro UV condicional (IK08) |
| Color de la carcasa: Negro metálico (RAL9017), otros colores opcionales |
| Juntas de sellado: Espuma de silicona |
| Disipación Térmica de LEDs: Mediante cuerpo de luminaria ADC12 AL sin aletas, sin fluidos conductores. Disipación por convección pasiva que garantiza el contacto térmico con los módulos LED a través de una soldadura en pasta sin plomo de alta conductividad. |
| Sistema óptico: Óptica de lente, PC/reflector de aluminio opcional |
| Acabado: Revestimiento de pintura en polvo de poliéster, pulverizado electrostáticamente y sublimado en horno, Resistente a la corrosión |
| Altura de montaje recomendada: 5 - 15 metros |
| Mantenimiento: LED no intercambiable, controlador intercambiable |
| Controlador: Corriente constante con potencia opcional ajustable mediante interruptor DIP, integrado en la luminaria, precableado |
| Control de atenuación: ON-OFF | Atenuación 1-10V | DALI-2 | Zigbee |
| IP (Clasificación de protección de ingreso): IP65 |
| IK (Resistencia al Impacto): IK08 |
| Clase de protección: Clase Ⅰ |
| Hilo incandescente: 750 °C (menos de 30 años) |
| Prensaestopas: Plástico M20x1,5 – IP68 | Plástico M25x1,5 – IP68 (opcional) |
| Instalación: Bucle para colgar | Montaje del soporte |

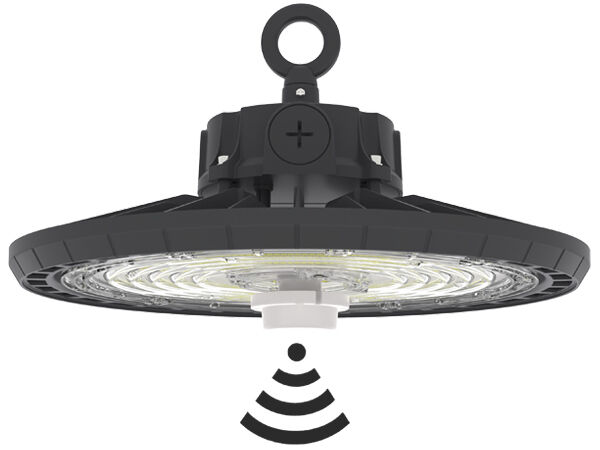

Función inteligente: Sensor PIR con umbral de luz diurna| Sensor de microondas con umbral de luz diurna o luz diurna

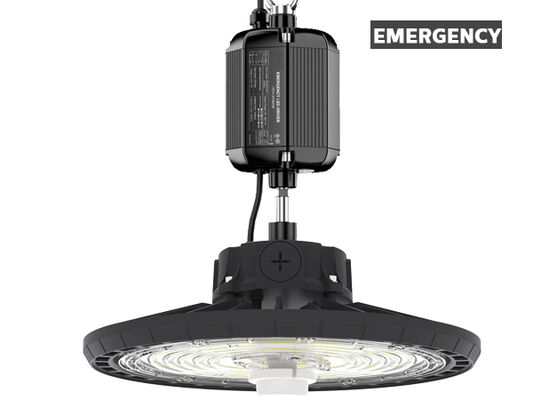

cosecha| Emergencia |
| Relación de salida de luz hacia arriba: ULOR 0 |
| Relación de salida de luz descendente: DLOR 100% |
| Sistema eléctrico |
| Conexión eléctrica: 0,3 m 3*1,0 mm2 como soporte, máximo 3x2,5 mm2 + 2x1,5 mm2 cable de atenuación, extremos de cable libres, cable de longitud adaptada con enchufe UE/AU/EE. UU. como opción |
| Voltaje principal: 100~277VAC/ 50/60Hz, 140-280VDC |
| Factor de potencia (FP): ≥0,97 |
| Distorsión armónica total (THD): <20% |
| Protección contra sobretensiones: DM: 6 kV, CM: 6 kV, Criterio B |
SPD (Opcional): Protector contra sobretensiones transitorias tipo 2, 10kV y 20kA. Conexión en serie con termofusible
Seccionador para una protección más eficaz al final de su vida útil. |
| Tipo de salida: No SELV (no aislado) |
| Factor de parpadeo: <1%Perceptibilidad de efectos estroboscópicos (Pst) <1 |
| Medida de visibilidad estroboscópica (SVM): <0,4 |
| Perceptibilidad de efectos estroboscópicos (Pst): <1 |
| Luminarias Potencia B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| Módulo vía Disyuntores LSS 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| Sistema de fotometría |
| LED: SMD2835 (1W) |
|
CCT (temperatura de color correlacionada): CCT único (3000K | 4000K | 5000K | 5700K |6500K)
3CCT opcional (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K para elegir)
|
| CRI (Índice de reproducción cromática): >80Ra para estándar (>90Ra para CRI más alto disponible) |
| Seguridad Fotobiológica: RG0 (exento de riesgo) |
| CEE (Clase de eficiencia energética): A++ |
| SDCM (desviación estándar de coincidencia de colores): <5 (SDCM<3 opcional) |
|
UGR (4H, 8H): 33,9 (cruzado)
33,9 (longitudinal)
|
| Ángulo de haz: 60° | 90° | 120° Opcional |
| Vida útil media de la luminaria: 52.000 horas (L80B10) |
| Mantenimiento del lumen a eol >70% |
| Eficacia luminosa: 150LPW (PROLine) | 170LPW (PRIMELine) | 190LPW (ULTRALine) Opcional |
| Potencia nominal: 100 W DIP (60/80 W/100 W) 150 W DIP (100 W/120 W/150 W) 200 W DIP (120 W/150 W/200 W) |
| (PRO) Máx. 15.000 lm máx. 22.500lm máx. 30.000lm |
|
Lúmenes entregados
@ 5000K, CRl>80 (PRIME) Máx. 17.000 lúmenes máx. 25.500lm máx. 34.000lm
|
| (ULTRA) Máx. 19.000 lm máx. 28.500lm máx. 38.000lm |
| Condición de operación |
| Temperatura/humedad de funcionamiento: -30 ~ +60 ℃ (-22 °F ~ 140 °F) / 5 ~ 85 % RH, no condensado |
| Temperatura/humedad de almacenamiento: -30 ~ +80 ℃ (-22 °F ~ 176 °F) / 5 ~ 85 % RH, no condensado |
| Tiempo útil medio LED L80B10: ≥100.000H |
| Vida útil nominal nominal (Tp <70 ℃): hasta 100 000 h |
| MTBF del controlador: 198.000H, MIL-HDBK-217F(25℃) |
| Resistente a vibraciones: 10 ~ 500 Hz, 5G 12 min/1 ciclo, período de 72 min. Cada uno a lo largo de los ejes X,Y,Z |
| Ruido acústico: <25 dB (distancia de 30 cm, funcionamiento normal) |
| Garantía: 5 años |
| Certificaciones |
| Certificado Global: ENEC | CE | RoHS | Marca D | Cotizada KEMA-KEUR, SAA | C-tick | RCM | CB | ETL/CETL | Contenido descargable premium |
| Directivas de seguridad: EN 60598-1 | EN 60598-2-3 | EN 62493 | CEI 62471 |
| Directivas EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Otras directivas: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Tolerancia de flujo luminoso, tolerancia de potencia y tolerancia de temperatura de color ±5%, 5000K y CRl>80.
* El haz de iluminación, la distribución de la intensidad de la luz y la eficiencia de la luz se examinaron de acuerdo con la norma EN ISO 17025:2005 para la serie de normas EN13032 y la norma LM-79.
* Información actualizada del producto y términos generales de garantía disponibles en nuestro sitio web www.DUALRAYS.com
* La información detallada sobre flujos luminosos y potencias para índices individuales se indica en la ficha técnica del producto.
* Los valores pueden estar sujetos a cambios debido a la combinación de LED.
* Los parámetros en la hoja de datos se dan para Ta=25°C, basado en 4000K/80Ra, 10% de eficiencia mayor con 70Ra

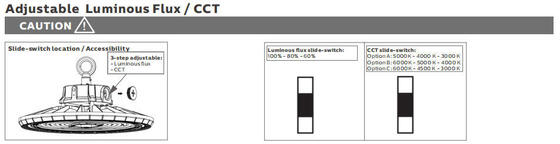

1. Primero apague la luminaria.
2. Retire con cuidado la cubierta IP65 con la mano.
3. Ajuste el interruptor deslizante manualmente a la configuración deseada. NO utilice ninguna herramienta metálica.
4. Vuelva a colocar la cubierta IP65.
5. Encienda la luminaria.
Retire la cubierta. Colocación del dispositivo sensor. Finalizado.
Fijación / Aseguramiento del bucle. Accesorio de gancho/bucle.

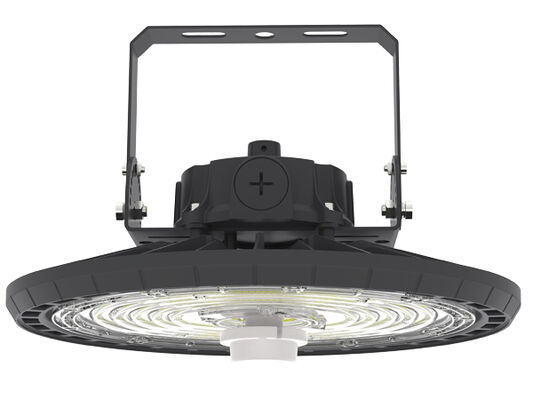

Soporte de fijación a la luminaria. Montaje en superficie/techo.
Apague la alimentación, conecte el cable de CA.
Conexión de atenuación (con controlador regulable)
1.Compatible con atenuación de 0-10V.
2.Conecte los cables como se muestra en el diagrama anterior.
| Potencia/W Caja interior Cant. caja exterior”/CTN Unidad NW GW/Caja |
| 100 260x260x150mm 790x273x282mm 5PCS 2.1Kg 13.6Kg |
| 150 300x300x150mm 790x313x322mm 5PCS 2.3Kg 14.1Kg |
| 200 350x350x150mm 790x363x372mm 5PCS 2.6Kg 14.8Kg |
Lea todas las instrucciones a continuación antes de la instalación:
* Para evitar descargas eléctricas, asegúrese de que la fuente de alimentación esté apagada antes de la instalación.
* La lámpara debe ser instalada y operada por un electricista o técnico calificado de acuerdo con el Código Eléctrico Nacional y los códigos locales correspondientes.
* Desempaque y examine la lámpara cuidadosamente, informe cualquier daño y guarde todos los materiales de embalaje si alguna parte del producto resultó dañada durante el transporte.
* Si la lámpara está dañada, ¡no la utilices!
Declaración:
De acuerdo con el estándar internacional de luminarias LED, aquí DUALRAYS afirma formalmente que los productos de la serie DUALRAYS LED Highbay Light (UFO Highbay) solo pueden aplicarse en ambientes neutros interiores o semiexteriores. Mientras tanto, DUALRAYS promete garantía total para los productos.
No se permite ninguna aplicación en entornos severos, incluidas temperaturas altas o bajas, alta humedad, alta salinidad, alto contenido de amoníaco, etc., sin la confirmación oficial del fabricante. Si ocurre alguna aplicación incorrecta, la política de garantía ya no está garantizada.
*Profesionalequipo:>15 años de experiencia, fábrica propia, >10 equipos de ingenieros, poderosa capacidad de producción y sistema de gestión de control de calidad, brindan productos y servicios de buena calidad;
* Marca confiable:Estableció una cooperación estable y de largo plazo con clientes europeos, obtuvo grandes premios y confianza, y tiene un almacén en los Países Bajos para brindar un mejor servicio;
*Proporcionar simulación DIALux:Envíenos sus parámetros de las aplicaciones, como distancia, altura, ancho, etc., nuestro equipo de ingenieros realizará una simulación de acuerdo con su demanda y le recomendará el mejor producto;
*Todas nuestras luminarias LED cumplen con el estándar CE, RoHS.TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 figuran entre los productos líderes.
