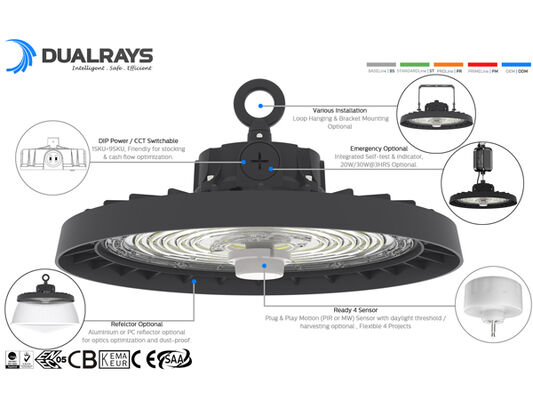

* ADC12 Al, Forja integral de moldes, excelente conductividad térmica;
* SAN'AN / LUMILEDS LED de alto brillo SMD2835, DUALRAYS controlador desarrollado por el propio fabricante o controlador SOSEN / opcional;
* Protección IP65 / IK08;
* el ángulo de 60°/90°/120° del haz es opcional;
* "Técnicas de ensayo" para la obtención de datos sobre la calidad de los materiales de ensayo.

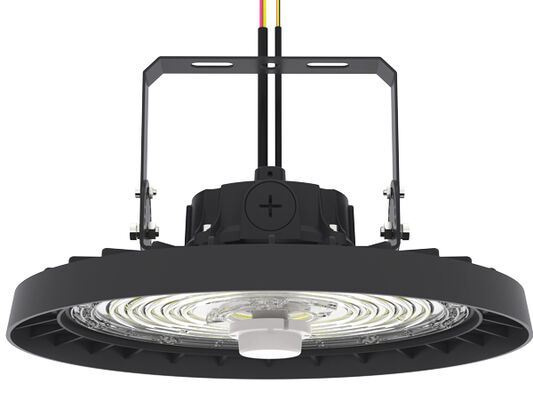

*Instalaciones múltiples: suspensión en bucle, montaje en techo, montaje en pared;

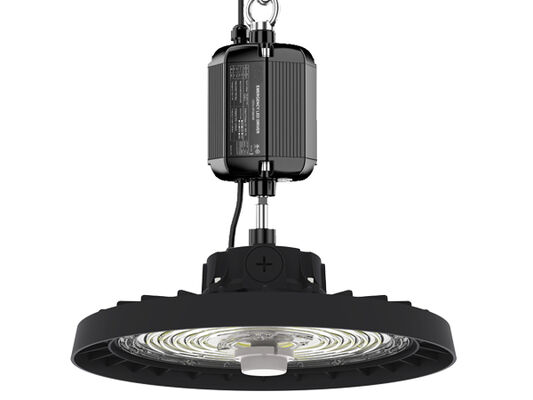

* Varios controles inteligentes: 1-10V, sensor de movimiento, sensor de luz diurna, Zigbee y emergencia;
* 3 CCT opcional (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* La potencia conmutable DIP como estándar ((100%-80%-60%);
* Sin UV ni IR y completamente libre de mercurio;
* L80/B10 @ 58.000 h;
* Soporte personalizado para proyectos especiales;
Las opciones:
> Conductor: DUALRAYS Conductor incorporado propio, de diseño delgado, duradero y compacto.
> 3 CCT opcional;
> Potencia conmutable DIP (100-80%-60%);
> Control y atenuación: 1-10V, sensor de movimiento, sensor de luz diurna, Zigbee y emergencia;

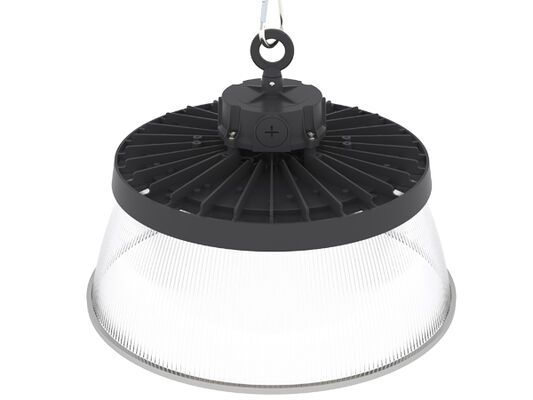

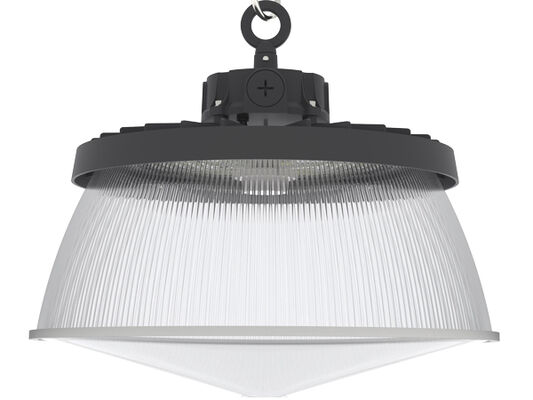

> Reflector: reflector PC con / sin montaje de cubierta.
> Instalación: suspensión en bucle, montaje en techo, montaje en pared;
> Sustitución de las fuentes de luz tradicionales HID o MH;
> Salas de fábrica y zonas de producción;
> Almacenes y salas de logística;
> tiendas de hardware y megastores;
> Estadios y otras instalaciones deportivas;
> Reemplazo de las lámparas tradicionales;

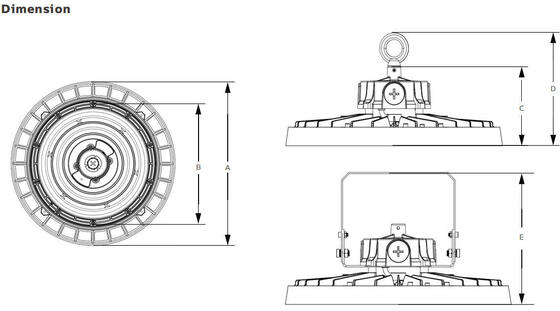

| Potencia/W Tamaño A / mm Tamaño B / mm Tamaño C / mm Tamaño D / mm Tamaño E / mm |
| 100 φ235 φ184 108 147 186 |
| 150 φ290 φ226 117 156 195 |
| 200 φ345 φ265 119 158 197 |
| Sistema general |
Material de la carcasa: aluminio fundido a presión ADC12 EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100,EN AC-47100 de acuerdo con la norma UNE EN 1706 revestido en polvo |
| Material del difusor: PC inyectado de acuerdo con la norma UNE-EN ISO 294-2:2019, con filtro UV condicional ((IK08) |
| Color de la carcasa: negro metálico (RAL9017), otros colores opcionales |
| Las juntas de sellado: espuma de silicona |
| Diodos de disipación térmica: a través del cuerpo de la lámpara ADC12 AL sin aletas, sin fluidos conductores. Passive convection dissipation ensuring thermal contact with the LED modules through a high-conductivity Lead-free solder paste |
| Sistema óptico: lente óptica, PC/alu-reflector opcional |
Revestimiento de pintura en polvo de poliéster, pulverizado electrostáticamente y sublimado en el horno, Resistente a
corrosión |
| Alturas recomendadas de montaje: 5 - 15 metros |
| Mantenimiento: LED no sustituible, conductor sustituible |
| Conducción: Corriente constante con potencia opcional ajustable mediante interruptor DIP, integrado en la luminaria, precableado |
| Control de atenuación: ON-OFF. 1-10V atenuación. DALI-2. |
| IP (Clasificación de protección contra la entrada): IP65 |
| La resistencia al impacto: IK08 |
| Clase de protección: Clase I |
| El cable resplandeciente: 750°C (menos de 30o) |
| Glándula del cable: plástico M20x1.5 IP68 |
| Instalación: colgando el bucle. |

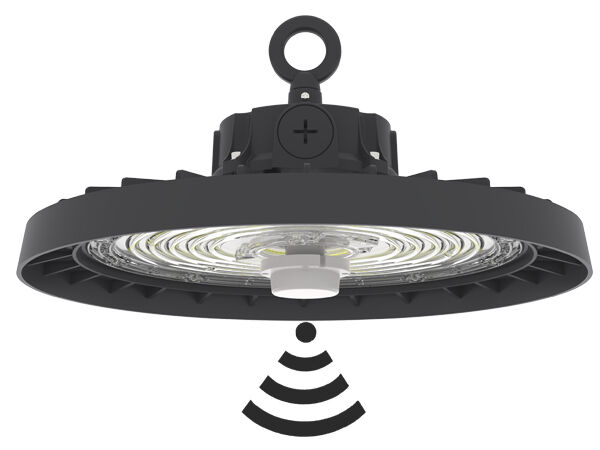

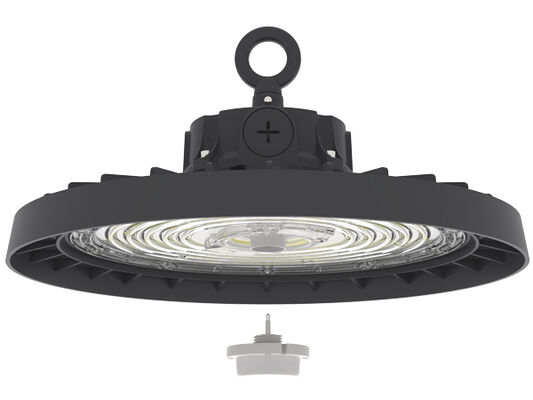

Función inteligente: Sensor PIR con umbral de luz diurna
La cosecha es urgente. |
| Relación de potencia luminosa hacia arriba: ULOR 0 |
| Relación de salida luminosa hacia abajo: DLOR 100% |
| Sistema eléctrico |
| Conexión eléctrica: 0,3m 3*1,0mm2 como soporte, máximo 3x2,5mm2 + 2x1,5mm2 alambre de atenuación, extremos libres de alambre,cable de longitud a medida con enchufe UE/UA/EE.UU. por opción |
| Válvulas de tensión: 100 ~ 277VAC / 50 / 60Hz, 140-280VDC |
| Factor de potencia (PF): ≥ 0.97 |
| Distorción armónica total (THD): < 20% |
| Protección contra sobretensiones: DM: 6kV,CM: 6kV,Criterio B |
SPD (opcional): Protector de sobretensiones transitorias de tipo 2, 10 kV y 20 kA. Conexión en serie con termofuso
con un dispositivo de desconexión para una protección más eficaz al final de su vida útil |
| Tipo de salida: no SELV ((no aislado) |
| Factor de parpadeo: < 1% Perceptibilidad de los efectos estroboscópicos (Pst) < 1 |
| La medición de la visibilidad estroboscópica (SVM): < 0.4 |
| Perceptibilidad de los efectos estroboscópicos (Pst): < 1 |
| La energía de los luminarios B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| Módulo mediante interruptores de circuito LSS 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| Sistema de fotometría |

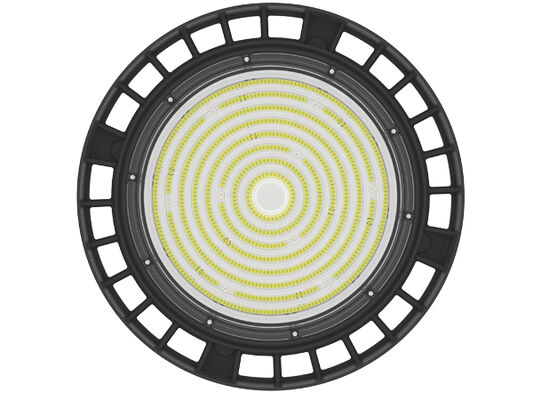

| Los LED: SMD2835 (1W) |
|
CCT (temperatura de color correlacionada): CCT único (3000K, 4000K, 5000K, 5700K, 6500K)
3CCT opcional (3000-4000-5000K. 3000-4500-6000K. 4000-5000-6000K para elegir)
|
| CRI (índice de reproducción del color): > 80Ra para el estándar (> 90Ra para el CRI más alto disponible) |
| Seguridad fotobiológica: RG0 (exento de riesgo) |
| CEE (clase de eficiencia energética): A++ |
| SDCM (desviación estándar de coincidencia de colores): < 5 (SDCM < 3 opcional) |
|
UGR (4H, 8H) : 33,9 (cruz)
33.9 (Longitudinal)
|
| Ángulo del haz: 60°. 90°. 120° opcional. |
| Duración útil media de las luminarias: 58.000 horas (L80B10) |
| Mantenimiento del lumen en e.o.l. > 70% |
| Eficiencia luminosa: 150LPW (PROLINE) ♫ 170LPW (PRIMELINE) ♫ 190LPW (ULTRALINE) opcional |
| Potencia nominal: 100W DIP ((60/80W/100W) 150W DIP ((100W/120W/150W) 200W DIP ((120W/150W/200W) |
| (PRO) Max. 15.000 mm Max. 22.500 mm Max. 30.000 mm Es el punto de partida de las pruebas. |
|
Lumens entregados
@ 5000K, CRl> 80 (PRIME) Máximo 17.000lm Máximo 25.500lm Máximo 34.000lm
|
| (ULTRA) Máximo 19.000lm Máximo 28.500lm Máximo 38.000lm |
| Condición de funcionamiento |
| Temperatura de funcionamiento / Humedad: -30 ~ +60 °C (-22 °F ~ 140 °F) / 5 ~ 85% RH, no condensado |
| Temperatura de almacenamiento / Humedad: -30 ~ +80 °C (-22 °F ~ 176 °F) / 5 ~ 85% RH, no condensado |
| Tiempo útil medio del LED L80B10: ≥100.000H |
| Duración nominal nominal (Tp < 70°C): hasta 100.000 horas |
| El conductor deberá tener una velocidad máxima de conducción máxima (MTBF): 198.000H,MIL-HDBK-217F ((25°C) |
| Resistencia a las vibraciones: 10~500Hz,5G 12min / 1 ciclo, período de 72min. Cada uno a lo largo de los ejes X, Y, Z |
| No obstante lo dispuesto en el punto 6.2.3.1, los requisitos de seguridad se aplicarán a los vehículos de las categorías M1 y M2 incluidos en el anexo I. |
| Garantización: 5 años (prórroga hasta 7 años) |
| Certificaciones |
| Certificado global: ENEC CE RoHS D-marcado KEMA-KEUR Listado, SAA C-Tick RCM CB ETL/CETL DLC Premium |
| Directivas de seguridad: EN 60598-1 |
| Las directivas EMC: EN 55015 EN 61547 EN 61000-3-2 EN 61000-3-3 EN 61347-2-13 EN 61347-1 EN 62384 |
| Otras directivas: IEC 62262 EN 13032-4 EN 62717 EN 6272-1 EN 6272-2-1 EN 61643-11 |
* Tolerancia al flujo luminoso, tolerancia a la potencia y tolerancia a la temperatura del color ± 5%, 5000K y CRl> 80.
* El haz de iluminación, la distribución de la intensidad luminosa y la eficiencia luminosa se examinaron de acuerdo con la norma EN ISO 17025:2005 para la serie de normas EN13032 y la norma LM-79.
* Información actualizada del producto y condiciones generales de garantía disponibles en nuestro sitio web www.DUALRAYS.com
* La información detallada sobre los flujos luminosos y las potencias para los índices individuales se indica en la ficha de datos del producto.
* Los valores pueden estar sujetos a cambios debido a la inclinación del LED.
* Los parámetros en la ficha de datos se dan para Ta=25°C, basados en 4000K/80Ra, eficiencia 10% superior con 70Ra
1Apague la lámpara primero.
2. Retire cuidadosamente la cubierta IP65 a mano.
3- Ajuste manual del interruptor de deslizamiento a la posición deseada - NO utilice herramientas metálicas.
4Ponga la cubierta IP65 de nuevo en su lugar.
5Enciende la luminaria.

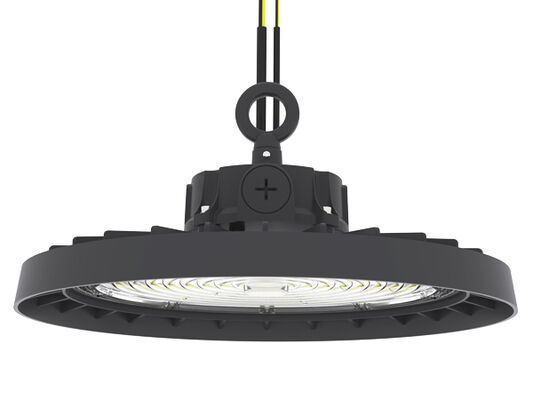

Fijación / Fijación del bucle.
Apoyo de sujeción a la luminaria.
Apaga la energía, conecta el cable de CA.
Conexión de atenuación (con conductor atenuable)
1- Compatible con oscurecimiento de 0-10V.
2Conecte los cables como en el diagrama anterior.
| Potencia/W Caja interna Caja exterior QTY/CTN Unidad N.W G.W/Caja |
| 100 260x260x150mm 790x273x282mm 5PCS 2.4Kg 14.5Kg |
| 150 300x300x150mm 790x313x322mm 5PCS 2.6Kg 14.9Kg |
| 150 x 350 x 150 mm 790 x 363 x 372 mm 5 PCS 2.9 Kg 15.6 Kg |
Por favor, lea todas las instrucciones siguientes antes de instalar:
* Para evitar descargas eléctricas, asegúrese de que la fuente de alimentación esté apagada antes de la instalación.
* La lámpara debe ser instalada y operada por un electricista o técnico cualificado de acuerdo con el Código Nacional de Electricidad y los correspondientes códigos locales.
* Desempaque y examine cuidadosamente la lámpara, informe cualquier daño y guarde todos los materiales de embalaje si alguna parte del producto se dañó durante el transporte.
* Si la lámpara está dañada, no la use.
Declaración:
De acuerdo con el estándar internacional de luminarias LED,aquí DUALRAYS declara formalmente que los productos de la serie DUALRAYS LED Highbay Light (UFO Highbay) solo pueden aplicarse en entornos interiores o semiexteriores neutralesMientras tanto, DUALRAYS promete una garantía completa para los productos.
No se permitirá ninguna aplicación en entornos severos, incluidas temperaturas altas/bajas, humedad alta, salinidad alta, amoniaco alto, etc., sin la confirmación oficial del fabricante.Si ocurre alguna aplicación errónea, la garantía ya no está garantizada.
