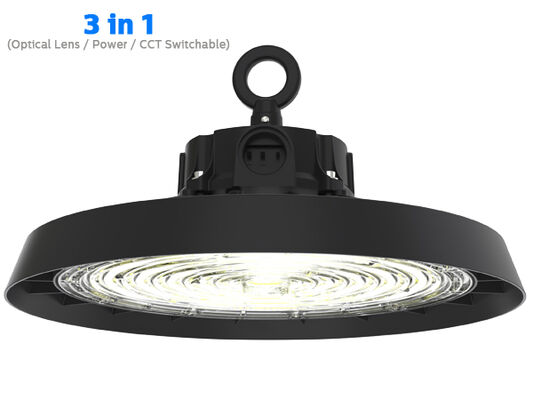

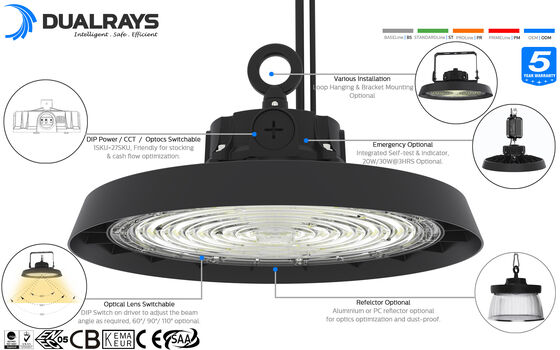

* Al fundición a presión ADC12, forjado integralmente, excelente conductividad térmica;

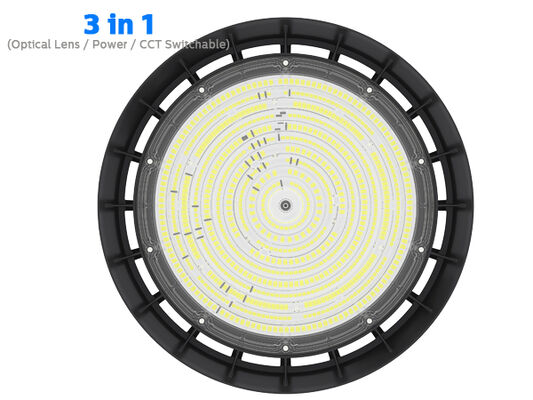

* LED SMD2835 de alto brillo SAN'AN / LUMILEDS, controlador desarrollado por DUALRAYS o controlador SOSEN / opcional;
* Protección IP65 / IK08;
* Ángulo de haz de 60°/90°/120° opcional;
* Acabado con recubrimiento en polvo resistente a la corrosión;
* Múltiples instalaciones: Colgante de bucle, montaje en techo, montaje en pared;
* Varios controles inteligentes: 1-10V, sensor de movimiento, sensor de luz diurna, Zigbee y emergencia;
* 3 CCT opcionales (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Potencia conmutable DIP de serie (100%-80%-60%);

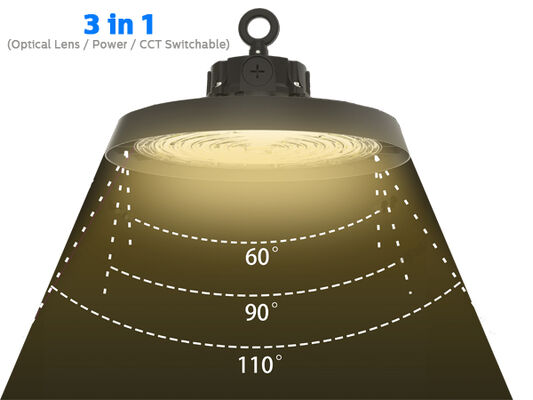

* Lente óptica conmutable DIP (60°/90°/110°) Opcional (Versión PROLine de 200W);
* Sin UV ni IR y completamente libre de mercurio;
* L80/B10 @ 65.000h;
* Personalización compatible con proyectos especiales;
Opciones:
> Controlador: Meanwell//SOSEN.
> 3 CCT opcionales;
> Potencia conmutable DIP (100%-80%-60%);
> Lente óptica conmutable DIP (60°/90°/110°) Opcional (Versión PROLine de 200W)
> Controles y atenuación: 1-10V, sensor de movimiento, sensor de luz diurna, Zigbee y emergencia;
> Reflector: Reflector de PC con / sin cubierta. montaje en tubería.
> Instalación: Colgante de bucle, montaje en techo, montaje en pared;

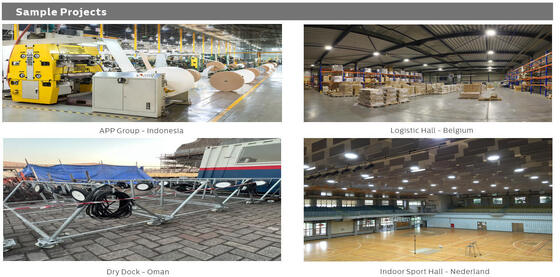

> Reemplazo de fuente de luz HID o MH tradicional;
> Naves industriales y áreas de producción;
> Almacenes y naves logísticas;
> Ferreterías y megatiendas;
> Estadios y otras instalaciones deportivas;
> Reemplazo de lámparas tradicionales;
| Potencia/W Tamaño A / mm Tamaño B / mm Tamaño C / mm Tamaño D / mm Tamaño E / mm |
| 100 φ250 φ184 125 180 205 |
| 150 φ290 φ226 125 180 205 |
| 200 φ330 φ265 125 180 205 |
| 240 φ360 φ300 125 184 205 |
| 300 φ360 φ300 125 184 205 |
| Sistema general |
Material de la carcasa: Aluminio ADC12 de fundición a presión a alta presión EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100,EN AC-47100 según la norma UNE EN 1706 con recubrimiento en polvo |
| Material del difusor: PC inyectado según la norma UNE-EN ISO 294-2:2019, filtro UV condicional (IK08) |
| Color de la carcasa: Negro metálico (RAL9017), Otros colores opcionales |
| Juntas de sellado: Espuma de silicona |
Disipación térmica de los LED: A través del cuerpo de la luminaria de aluminio ADC12 sin aletas, sin fluidos conductores. Disipación por convección pasiva
asegurando el contacto térmico con los módulos LED a través de una pasta de soldadura sin plomo de alta conductividad |
| Sistema óptico: Óptica de lente, reflector de PC/aluminio opcional |
| Acabado: Recubrimiento de pintura en polvo de poliéster, pulverizado electrostáticamente y sublimado en el horno, Resistente a la corrosión |
| Altura de montaje recomendada: 5 - 15 metros |
| Mantenimiento: LED no intercambiable, controlador intercambiable |
| Controlador: Corriente constante con potencia opcional ajustable mediante interruptor DIP, integrado en la luminaria, precableado |
| Control de atenuación: ON-OFF | Atenuación 1-10V | DALI-2 | Zigbee |
| IP (Índice de protección): IP65 |
| IK (Resistencia al impacto): IK08 |
| Clase de protección: Clase Ⅰ |
| Alambre incandescente: 750°C (menos de 30 segundos) |
| Prensaestopas: Plástico M20x1.5 – IP68 | Plástico M25x1.5 – IP68 (opcional) |

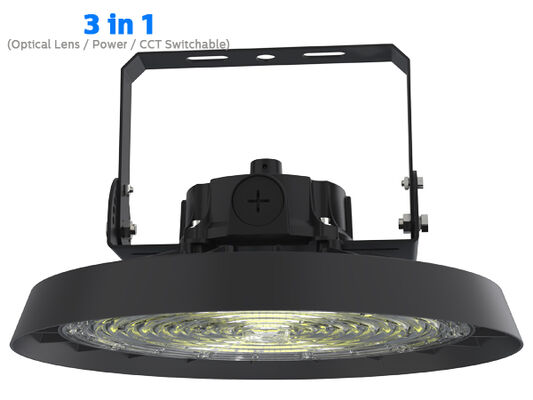

| Instalación: Colgante de bucle | Montaje en soporte |

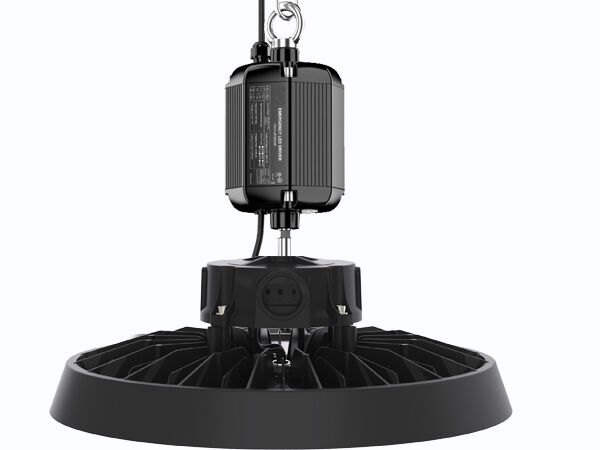

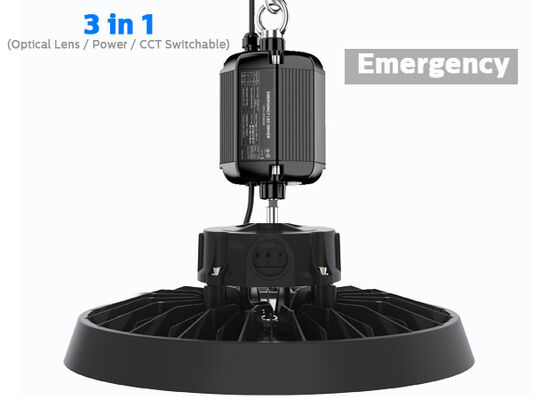

| Función inteligente: Sensor PIR con umbral de luz diurna | Sensor de microondas con umbral de luz diurna o aprovechamiento de la luz diurna | Emergencia |
| Relación de salida de luz ascendente: ULOR 0 |
| Relación de salida de luz descendente: DLOR 100% |
| Sistema eléctrico |
| Conexión eléctrica: 0,3 m 3*1,0 mm2 de serie, máx. 3x2,5 mm2 + 2x1,5 mm2 cable de atenuación, extremos de cable libres, cable de longitud adaptada con enchufe EU/AU/US opcional |
| Tensión principal: 100~277VAC/ 50/60Hz, 140-280VDC |
| Factor de potencia (PF): ≥0,97 |
| Distorsión armónica total (THD): ＜20% |
| Protección contra sobretensiones: DM: 6kV,CM: 6kV,Criterio B |
SPD (Opcional): Tipo 2, protector contra sobretensiones transitorias de 10kV y 20kA. Conexión en serie con termofusible
desconectador para una protección más eficaz al final de su vida útil |
| Tipo de salida: No-SELV (no aislado) |
| Factor de parpadeo: ＜1%Perceptibilidad de los efectos estroboscópicos (Pst) ＜1 |
| Medida de visibilidad estroboscópica (SVM): ＜0,4 |
| Perceptibilidad de los efectos estroboscópicos (Pst): ＜1 |
| Potencia de las luminarias B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| Módulo a través de los disyuntores LSS 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| 240W 3 4 5 7 |
| 300W 2 3 4 6 |
| Sistema fotométrico |
| LED: SMD2835 (1W) |
|
CCT (Temperatura de color correlacionada): CCT único (3000K | 4000K | 5000K | 5700K |6500K)
3CCT opcionales (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K para elegir)
|
| IRC (Índice de reproducción cromática): >80Ra de serie (>90Ra para IRC superior disponible) |
| Seguridad fotobiológica: RG0 (exento de riesgo) |
| EEC (Clase de eficiencia energética): A++ |
| SDCM (Desviación estándar de la coincidencia de color): ＜5 (SDCM<3 Opcional) |
|
UGR (4H, 8H) : 33,9 (Cruzado)
33,9 (Longitudinal)
|
| Ángulo de haz: 60° | 90° | 120° Opcional |
| Vida útil media de la luminaria: 65.000 horas (L80B10) |
| Mantenimiento del flujo luminoso al final de la vida útil >70% |
| Eficacia luminosa: 150LPW (PROLine) | 170LPW (PRIMELine) | 190LPW (ULTRALine) Opcional |
| Potencia nominal: 100W DIP(60/80W/100W) 150W DIP(100W/120W/150W) 200W DIP(120W/150W/200W) 240W DIP(150W/200W/240W) 300W DIP(180W/240W/300W) |
| (PRO) Máx. 15.000lm Máx. 22.500lm Máx. 30.000lm Máx. 36.000lm Máx. 45.000lm |
|
Lúmenes emitidos
@ 5000K, CRl>80 (PRIME) Máx. 17.000lm Máx. 25.500lm Máx. 34.000lm Máx. 40.800lm Máx. 51.000lm
|
| (ULTRA) Máx. 19.000lm Máx. 28.500lm Máx. 38.000lm Máx. 45.600lm Máx. 57.000lm |
| Condiciones de funcionamiento |
| Temperatura / Humedad de funcionamiento: -30~ +60℃ (-22°F ~ 140°F) / 5~85% HR, sin condensación |
| Temperatura / Humedad de almacenamiento: -30~ +80℃ (-22°F ~ 176°F) / 5~85% HR, sin condensación |
| Tiempo útil medio del LED L80B10: ≥100.000H |
| Vida nominal nominal (Tp <70℃): Hasta 100.000H |
| MTBF del controlador: 198.000H,MIL-HDBK-217F(25℃) |
| Resistente a las vibraciones: 10~500Hz,5G 12min / 1ciclo, período durante 72min. Cada uno a lo largo de los ejes X, Y, Z |
| Ruido acústico: ＜25dB (distancia de 30 cm, funcionamiento normal) |
| Garantía: 5 años (ampliable hasta 7 años) |
| Certificaciones |
| Certificado global: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listado, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Directivas de seguridad: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Directivas EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Otras directivas: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Tolerancia del flujo luminoso, tolerancia de la potencia y tolerancia de la temperatura de color ±5%, 5000K y CRl>80.
* El haz de luz, la distribución de la intensidad luminosa y la eficiencia luminosa se examinaron de acuerdo con la norma EN ISO 17025:2005 para la serie de normas EN13032 y la norma LM-79.
* Información actualizada del producto y condiciones generales de garantía disponibles en nuestro sitio web www.DUALRAYS.com
* La información detallada sobre los flujos luminosos y las potencias para los índices individuales se indica en la hoja de datos del producto.
* Los valores pueden estar sujetos a cambios debido al binning de los LED.
* Los parámetros de la hoja de datos se dan para Ta=25°C, basados en 4000K/80Ra, 10% de eficiencia superior con 70Ra

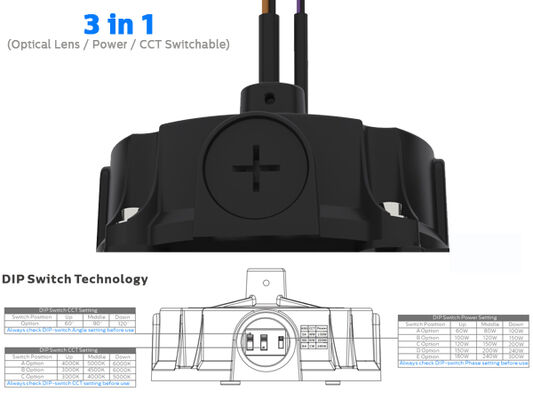

1. Apague primero la luminaria.
2. Retire con cuidado la cubierta IP65 con la mano.
3. Ajuste el interruptor deslizante con la mano a la configuración deseada - NO utilice ninguna herramienta metálica.
4. Vuelva a colocar la cubierta IP65.
5. Encienda la luminaria.

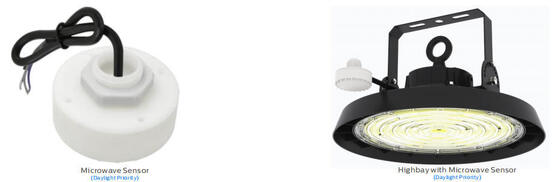

Saque el soporte de la instalación. Fije el soporte en el highbay con un destornillador, terminado.
lado del soporte y cableado de 3 cables al controlador. conecte el sensor de microondas en el otro
paquete .
Apague la alimentación, conecte el cable de CA.
Conexión de atenuación (con controlador regulable)
1.Compatible con la atenuación de 0-10V.
2.Conecte los cables como en el diagrama anterior.
| Potencia/W Caja interior Caja exterior CANTIDAD”/CTN Unidad N.W G.W/Cartón |
| 100 270x270x150mm 790x283x292mm 5PCS 2,4Kg 14,2Kg |
| 150 310x310x150mm 790x323x332mm 5PCS 2,6Kg 15,6Kg |
| 200 350x350x150mm 790x363x372mm 5PCS 2,8Kg 16,9Kg |
| 240 380x380x150mm 790x393x402mm 5PCS 3,1Kg 18,2Kg |
| 300 380x380x150mm 790x393x402mm 5PCS 3,2Kg 18,6Kg |
Lea todas las instrucciones siguientes antes de la instalación:
* Para evitar descargas eléctricas, asegúrese de que la fuente de alimentación esté apagada antes de la instalación.
* La lámpara debe ser instalada y operada por un electricista o técnico cualificado de acuerdo con el Código Eléctrico Nacional y los códigos locales correspondientes.
* Desembale y examine la lámpara cuidadosamente, informe de cualquier daño y guarde todos los materiales de embalaje si alguna parte del producto se dañó durante el transporte.
* Si la lámpara está dañada, ¡no la utilice!
Declaración:
De acuerdo con la Norma Internacional de luminarias LED, aquí DUALRAYS declara formalmente que los productos de la serie DUALRAYS LED Highbay Light (UFO Highbay) solo pueden aplicarse a entornos neutros interiores o semi-exteriores. Mientras tanto, DUALRAYS promete una garantía completa para los productos.
No se permite ninguna aplicación en entornos severos, incluyendo alta/baja temperatura, alta humedad, alta salinidad, alto amoníaco, etc., sin la confirmación oficial del fabricante. Si ocurre alguna aplicación incorrecta, la política de garantía ya no está garantizada.
