* LEDs SAN'AN SMD2835 de alto brillo, driver TRIDONIC/ no SELV de alto PF sin parpadeo, ajuste de potencia con interruptor DIP opcional
* Listo para sensor de movimiento y emergencia, sensor y emergencia Plug & Play

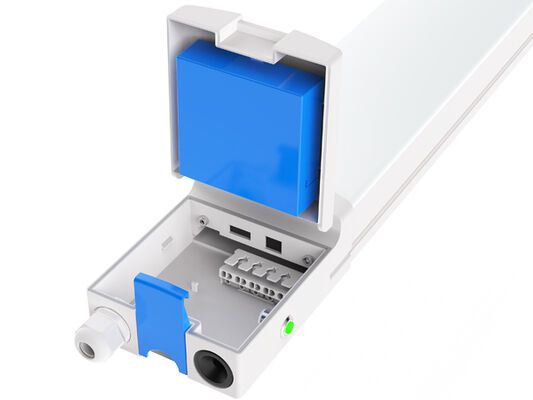

* Tapa de extremo con diseño de hebilla, rápida y conveniente para abrir y volver a cerrar para el cableado, mejora enormemente la eficiencia y ahorra costos de mano de obra
* Protección IP65 / IK10
* Ángulo de haz de 120°
Todas nuestras luminarias LED cumplen con las normas CE, RoHS.Cableado simple o doble en cadena opcional
* Múltiples instalaciones: Suspensión, Montaje en pared
* Varios controles inteligentes: 1-10V, DALI, sensor de movimiento, sensor de luz diurna, Zigbee y emergencia
* 3 CCT opcionales (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K)
* Fase única (L/N/E) o trifásica (L1/L2/L3/N/FG) opcional
* Sin UV ni IR y completamente libre de mercurio
* L80/B10 @ 61.000h
* Soportado personalización para proyectos especiales
Opciones:
> Driver: Driver TRIDONIC/BOKE No SELV con tecnología DIP opcional.
> 3 CCT opcionales (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K)

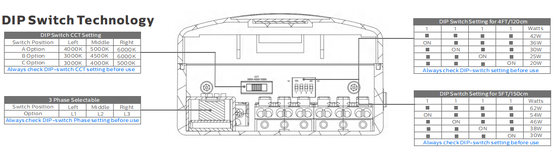

> Potencia seleccionable por DIP switch
> Controles y atenuación: 1-10V, DALI, sensor de movimiento, sensor de luz diurna, Zigbee y emergencia
> Instalación: Montaje en techo | Suspensión | Montaje en pared giratorio
> Instalaciones químicas
> Talleres y almacenes
> Garajes y aparcamientos
> Instalaciones deportivas
> Pasillo/Galería/Corredor
www.DUALRAYS.com
| Longitud/mm Tamaño A / mm Tamaño B / mm Tamaño C / mmTamaño C / mm |
| 600 2 pies/605 620 102 54 |
| 1200 4 pies/1205 1220 102 54 |
| 1500 5 pies/1505 1520 102 54 |
| Sistema General |
| Material de la carcasa: PC extruido según la norma UNE-EN ISO 21305-1:2020, filtro UV condicional (IK10) |
| Material del difusor: PC extruido según la norma UNE-EN ISO 21305-1:2020, filtro UV condicional (IK10) |
| Color de la carcasa: Blanco (RAL9016), otros colores opcionales |
| Juntas de sellado: Espuma de silicona |
Disipación térmica de los LEDs: A través del cuerpo del luminario de AL 6063 sin aletas, sin fluidos conductores. Disipación por convección pasiva
asegurando el contacto térmico con los módulos LED a través de una pasta de soldadura sin plomo de alta conductividad |
| Anticondensación: Válvula de equilibrado de presión para garantizar la liberación de humedad, evitar la condensación y mantener la estanqueidad IP del luminario |
| Acabado: Pulverizado electrostáticamente y sublimado en horno. Resistente a la corrosión |
| Altura de montaje recomendada: 2 - 8 metros |
| Mantenimiento: Tapa de extremo de cierre rápido para una fácil instalación |
| Driver: Corriente constante con potencia ajustable opcional a través de DIP switch, empotrado en el luminario, precableado |
| Control de atenuación: ON-OFF | Atenuación 1-10V | DALI-2 | Mesh | Zigbee | Casambi |
| IP (Grado de protección de ingreso): IP65 |
| IK (Resistencia al impacto): IK10 |
| Clase de protección: Clase I |
| Alambre incandescente: 850°C (Menos de 30s) |
| Prensaestopas: Prensaestopas M20 (Nylon) |
| Instalación: Montaje en techo | Suspensión | Montaje en pared giratorio |
| Función inteligente: Sensor PIR | Sensor de microondas | Emergencia |
| Sistema Eléctrico |
| Cableado pasante: Cables de 3*1.5mm2 | 5*1.5mm2 | 3*2.5mm2 | 5*2.5mm2 pasantes para opción |
| Tensión principal: 220~240VAC/ 50/60Hz, 180-264VDC |
| Factor de potencia (PF): ≥0.96 |
| Distorsión armónica total (THD): <10% |
| Tipo de salida: No SELV (no aislado) |
| Factor de parpadeo: <1% |
| Medida de visibilidad estroboscópica (SVM): <0.4 |
| Perceptibilidad de efectos estroboscópicos (Pst): <1 |
| Conexión de terminal: Tapa de extremo de cierre rápido para fácil instalación, bandeja deslizante para fácil reemplazo y mantenimiento opcional |
| Potencia de los luminarios B10A B16A C10A C16A |
| 20W 70 110 98 158 |
| 30W 46 74 66 104 |
| Módulo a través de interruptores automáticos LSS 40W 35 55 49 78 |
| 50W 28 44 39 62 |
| 60W 23 37 34 52 |
| Sistema de Fotometría |
| LEDs: SMD2835 (1W) |
|
CCT (Temperatura de color correlacionada): CCT única (3000K | 4000K | 5000K | 5700K | 6500K)
3 CCT opcionales (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K a elegir)
|
| CRI (Índice de reproducción cromática): >80Ra para estándar (>90Ra para CRI más alto disponible) |
| Seguridad fotobiológica: RG0 (exento de riesgo) |
| EEC (Clase de eficiencia energética): A++ |
| SDCM (Desviación estándar de la coincidencia de color): <5 (SDCM<3 Opcional) |
|
UGR (4H, 8H): 24.9 (Transversal)
23.4 (Longitudinal)
|
| Ángulo de haz: 120° |
| Vida útil media del luminario: 61.000 horas (L80B10) |
| Mantenimiento de lúmenes al final de la vida útil >70% |
| Eficiencia luminosa: 130LPW (PROLine) | 160LPW (PRIMELine) Opcional |
| Longitud 2FT/600mm 4FT/1200mm 5FT/1500mm |
| Potencia nominal: 20W 30W 30W 40W 42W DIP(20~42W) 40W 60W 62W DIP(30~62W) |
| (PRO) 2.600lm 3.900lm 3.900lm 5.200lm Máx. 5.460lm 5.200lm 7.800lm Máx. 8.060lm |
Lúmenes entregados
@ 5000K, CRI>80 (PRIME) 3.200lm 4.800lm 4.800lm 6.400lm Máx. 6.720lm 6.400lm 9.600lm Máx. 9.920lm |
| Condiciones de operación |
| Temperatura/Humedad de operación: -20~ +60°C (-4°F ~ 140°F) / 5~85% HR, sin condensación |
| Temperatura/Humedad de almacenamiento: -40~ +80°C (-40°F ~ 176°F) / 5~85% HR, sin condensación |
| Tiempo de vida útil medio de los LEDs L90B10: ≥0.96 |
| Vida útil nominal (Tp<70°C): Hasta 100.000H |
| MTBF del driver: 500.000H, MIL-HDBK-217F(25°C) |
| Resistente a vibraciones: 10~500Hz, 5G 12min / 1ciclo, período de 72min. Cada uno a lo largo de los ejes X, Y, Z |
| Ruido acústico: <25dB (distancia de 30cm, operación normal) |
| Garantía: 5 años (Extensible hasta 7 años) |
| Certificaciones |
| Certificado Global: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Directivas de seguridad: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Directivas EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Otras directivas: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Tolerancia de flujo luminoso, tolerancia de potencia y tolerancia de temperatura de color ±5%, 5000K y CRI>80.
* El haz de luz, la distribución de la intensidad luminosa y la eficiencia lumínica se examinaron de acuerdo con la norma EN ISO 17025:2005 para la serie de normas EN13032 y la norma LM-79.
* Información actualizada del producto y términos generales de garantía disponibles en nuestro sitio web www.DUALRAYS.com
* Los detalles de los flujos luminosos y las potencias para índices individuales se indican en la hoja de datos del producto.
* Los valores pueden estar sujetos a cambios debido a la clasificación de los LED.
* Los parámetros de la hoja de datos se dan para Ta=25°C, basados en 4000K/80Ra, 10% de eficiencia mayor con 70Ra
Conexión en cadena:
| Longitud/mm Caja interior Cartón exterior Cantidad/CTN Peso neto unitario Peso bruto/cartón |
| 600 670x106x65mm 685x333x220mm 9PCS 1.6Kg 16.9Kg |
| 1200 1270x106x65mm 1385x333x220mm 9PCS 2.4Kg 23.9Kg |
| 1500 1570x106x65mm 1685x333x220mm 9PCS 3.4Kg 33.6Kg |
Por favor, lea todas las instrucciones a continuación antes de la instalación:
* Para evitar descargas eléctricas, asegúrese de que la fuente de alimentación esté apagada antes de la instalación.
* La lámpara debe ser instalada y operada por un electricista o técnico calificado de acuerdo con el Código Eléctrico Nacional y los códigos locales correspondientes.
* Desempaque y examine la lámpara cuidadosamente, reporte cualquier daño y guarde todos los materiales de embalaje si alguna parte del producto fue dañada durante el transporte.
* Si la lámpara está dañada, ¡no la use!
Declaración:
De acuerdo con la Norma Internacional de luminarias LED, DUALRAYS declara formalmente que los productos de la serie DUALRAYS LED Highbay Light (UFO Highbay) solo están permitidos para su aplicación en entornos interiores o semi-exteriores neutros. Mientras tanto, DUALRAYS promete garantía completa para los productos.
No se permite ninguna aplicación en entornos severos, incluyendo temperaturas altas/bajas, alta humedad, alta salinidad, alta amoníaco, etc., sin la confirmación oficial del fabricante. Si ocurre alguna mala aplicación, la política de garantía ya no estará garantizada.
