* LED de alto brillo SAN'AN SMD2835, controlador sin parpadeo de alto PF BOKE/LIFUD no SELV;

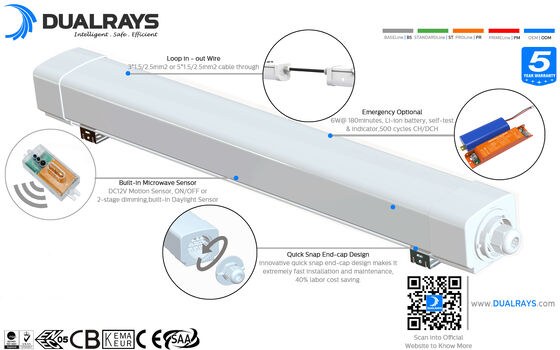

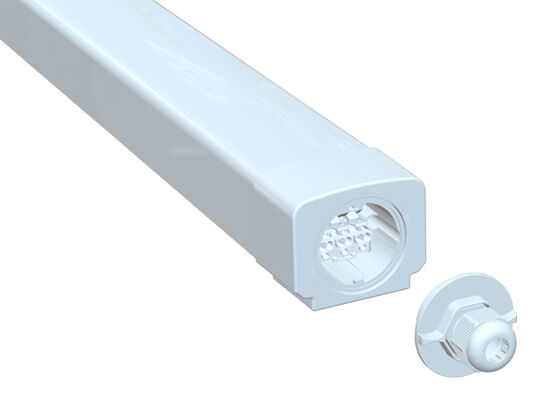

* El diseño innovador de tapa final rápida lo hace extremadamente rápido para la instalación y el mantenimiento, ahorrando un 40% en costos laborales;
* Un bloque terminal externo es necesario para que sea fácil y rápido conectar el cable de alimentación;
* Protección IP65 / IK10
* el ángulo del haz de 120°;
*Las características de los sistemas de transmisión son las siguientes:
* Instalaciones múltiples: suspensión, montaje en techo opcional;

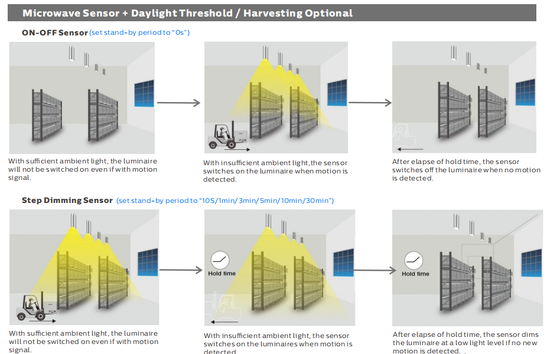

* Varios controles inteligentes: 1-10V, DALI2, sensor de movimiento, sensor de luz diurna, Zigbee y emergencia;
* Sin UV ni IR y completamente libre de mercurio;
* L80/B10 @ 54.000 h;
* Soporte personalizado para proyectos especiales;
Las opciones:
> Conducción: TRIDONIC / PHILIPS / BOKE Conducción no autónoma con tecnología DIP opcional.
> Control y atenuación: 1-10V, DALI2, sensor de movimiento, sensor de luz diurna, zigbee y emergencia;
> Instalación: suspensión, montaje en techo opcional;
> Se requiere un conector rápido de 3 / 5 polos;
> Sustitución de los NCF fluorescentes;
> Talleres y almacenes;
> Garajes y aparcamientos;
> instalación deportiva;
> Corredor/Galería/Corredor;
> Ubicaciones al aire libre e interior;
| Duración/mm Tamaño A/mm Tamaño B/mm Tamaño C/mmTamaño C / mm |
| 600 2 pies/600 624 74 63 |
| 1200 4 pies/1200 1224 74 63 |
| 1500 5 pies/1500 1524 74 63 |
| Sistema general |
| Material de la carcasa: PC extruido de acuerdo con la norma UNE-EN ISO 21305-1:2020, con filtro UV condicional ((IK10) |
| Material del difusor: PC extrudido de acuerdo con la norma UNE-EN ISO 21305-1:2020, con filtro UV condicional ((IK10) |
| Color de la carcasa: blanco (RAL9016), otros colores opcionales |
| Las juntas de sellado: espuma de silicona |
Diodos de disipación térmica: a través del cuerpo de la lámpara 6063 AL sin aletas, sin fluidos conductores.
el contacto térmico con los módulos LED mediante una pasta de soldadura libre de plomo de alta conductividad |
| Anticondensación: válvula de equilibrio de presión para garantizar la liberación de humedad,evitar la condensación y mantener la estanqueidad IP de la luminaria |
| Finalización: pulverizado electrostáticamente y sublimado en el horno. Resistente a la corrosión |
| Alturas recomendadas de montaje: 2 - 8 metros |
| Mantenimiento: tapa de extremo rápida para facilitar la instalación |
| Conducción: corriente constante con potencia opcional ajustable mediante interruptor DIP, incorporado en la luminaria, pre cableado |
| Control de atenuación: ON-OFF 1-10V atenuación DALI-2 Mesh Zigbee Casambi |
| IP (Clasificación de protección contra la entrada): IP65 |
| La resistencia al impacto: IK10 |
| Clase de protección: Clase I |
| El cable resplandeciente: 850°C (menos de 30o) |
| Glándula del cable: Glándula del cable M20 (Nylón) |
| Instalación: montado en el techo. Suspensión. |
| Función inteligente: Sensor PIR. Sensor de microondas. Emergencia. |
| Sistema eléctrico |
| Cables a través: 3 * 1.5mm2 5 * 1.5mm2 3 * 2.5mm2 5 * 2.5mm2 cables a través para la opción |
| Válvulas de tensión: 220~240VAC/ 50/60Hz, 180-264VDC |
| Factor de potencia (PF): ≥ 0.96 |
| Distorción armónica total (THD): < 10% |
| Tipo de salida: no SELV ((no aislado) |
| Factor de parpadeo: < 1% |
| La medición de la visibilidad estroboscópica (SVM): < 0.4 |
| Perceptibilidad de los efectos estroboscópicos (Pst): < 1 |
| Conexión de terminal: tapa final rápida para una fácil instalación, bandeja de engranajes deslizantes para un fácil reemplazo y mantenimiento opcional |
| La energía de los luminarios B10A B16A C10A C16A |
| 20W 70 110 98 158 |
| 30W 46 74 66 104 |
| Módulo a través de interruptores de circuito LSS 40W 35 55 49 78 |
| 50W 28 44 39 62 |
| 60W 23 37 34 52 |
| Sistema de fotometría |
| Las luces LED: SMD2835 (0,5W) |
| CCT (temperatura de color correlacionada): CCT único (3000K, 4000K, 5000K, 5700K, 6500K) |
| CRI (índice de reproducción del color): > 80Ra para el estándar (> 90Ra para el CRI más alto disponible) |
| Seguridad fotobiológica: RG0 (exento de riesgo) |
| CEE (clase de eficiencia energética): A++ |
| SDCM (desviación estándar de coincidencia de colores): < 5 (SDCM < 3 opcional) |
|
UGR (4H, 8H) : 24,9 (cruz)
23.4 (Longitudinal)
|
| Ángulo del haz: 120° |
| Duración útil media de las luminarias: 54.000 horas (L80B10) |
| Mantenimiento del lumen en e.o.l. > 70% |
| Eficiencia luminosa: 130LPW (PROLine) ∙ 160LPW (PRIMELine) opcional |
| La longitud es de 2 pies/600 mm 4 pies/1200 mm 5 pies/1500 mm |
| Potencia nominal: 20W 30W 30W 40W 42W DIP ((20~42W) 40W 60W 62W DIP ((30~62W) |
| (PRO) 2,600lm 3,900lm 3,900lm 5,200lm Máximo 5,460lm 5,200lm 7,800lm Máximo 8,060lm |
Lumens entregados
Se puede utilizar para la obtención de una imagen de la luz de la luz de la luz. |
| Condición de funcionamiento |
| Temperatura y humedad de funcionamiento: -20 ~ + 60 °C (-4 °F ~ 140 °F) / 5 ~ 85% RH, no condensado |
| Temperatura de almacenamiento / Humedad: -40 ~ +80 °C (-40 °F ~ 176 °F) / 5 ~ 85% RH, no condensado |
| El tiempo útil medio del LED L90B10: ≥0.96 |
| Duración nominal nominal (Tp < 70°C): hasta 100.000 horas |
| La velocidad máxima de conducción: 500.000H,MIL-HDBK-217F ((25°C) |
| Resistencia a las vibraciones: 10~500Hz,5G 12min / 1 ciclo, período de 72min. Cada uno a lo largo de los ejes X, Y, Z |
| No obstante lo dispuesto en el punto 6.2.3.1, los requisitos de seguridad se aplicarán a los vehículos de las categorías M1 y M2 incluidos en el anexo I. |
| Garantización: 3 años |
| Certificaciones |
| Certificado global: ENEC CE RoHS D-marcado KEMA-KEUR Listado, SAA C-Tick RCM CB ETL/CETL DLC Premium |
| Directivas de seguridad: EN 60598-1 |
| Las directivas EMC: EN 55015 EN 61547 EN 61000-3-2 EN 61000-3-3 EN 61347-2-13 EN 61347-1 EN 62384 |
| Otras Directivas: IEC 62262 EN 13032-4 EN 62717 EN 6272-1 EN 6272-2-1 EN 61643-11 |
* Tolerancia al flujo luminoso, tolerancia a la potencia y tolerancia a la temperatura del color ±5%, 5000K y CRl> 80.
* El haz de iluminación, la distribución de la intensidad luminosa y la eficiencia luminosa se examinaron de conformidad con la norma EN ISO 17025:2005 para la serie de normas EN13032 y la norma LM-79.
* Información actualizada del producto y condiciones generales de garantía disponibles en nuestro sitio web www.DUALRAYS.com
* La información detallada sobre los flujos luminosos y las potencias para los índices individuales se indica en la ficha de datos del producto.
* Los valores pueden estar sujetos a cambios debido a la inclinación del LED.
* Los parámetros de la ficha de datos se dan para Ta=25°C, basados en 4000K/80Ra, 10% más de eficiencia con 70Ra
| Duración en mmCaja interior Caja exterior Unidad QTY/CTN N.W G.W/Caja |
| 600 660x80x70 mm 700x280x290 mm 9PCS 0.8Kg 11.2Kg |
| 1200 1260x80x70mm 1400x280x290mm 9PCS 1.6Kg 17.4Kg |
| 1500 1560x80x70mm 1600x280x290mm 9PCS 1.9Kg 19.8Kg |
Por favor, lea todas las instrucciones siguientes antes de instalar:
* Para evitar descargas eléctricas, asegúrese de que la fuente de alimentación esté apagada antes de la instalación.
* La lámpara debe ser instalada y operada por un electricista o técnico cualificado de acuerdo con el Código Nacional de Electricidad y los correspondientes códigos locales.
* Desempaque y examine cuidadosamente la lámpara, informe cualquier daño y guarde todos los materiales de embalaje si alguna parte del producto se dañó durante el transporte.
* Si la lámpara está dañada, no la use.
Declaración:
De acuerdo con el estándar internacional de luminarias LED,aquí DUALRAYS declara formalmente que los productos de la serie DUALRAYS LED Highbay Light (UFO Highbay) solo están autorizados para ser aplicados en entornos interiores o semi-exteriores neutralesMientras tanto, DUALRAYS promete una garantía completa para los productos.
No se permiten aplicaciones en entornos extremos, como temperaturas altas/bajas, humedad alta, salinidad alta, amoniaco alto, etc., sin la confirmación oficial del fabricante.Si ocurre alguna aplicación errónea, la garantía ya no está garantizada.
