* ADC12 Al, Forja integral de moldes, excelente conductividad térmica;
* SAN'AN / LUMILEDS LED SMD2835 de alto brillo, DUALRAYS Conducción propia o SOSEN / Conducción opcional;
* Protección IP65 / IK08;
* el ángulo de 60°/90°/120° del haz es opcional;
* "Técnicas de ensayo" para la obtención de datos de la tecnología de la información y de la información.
*Instalaciones múltiples: suspensión en bucle, montaje en techo, montaje en pared;

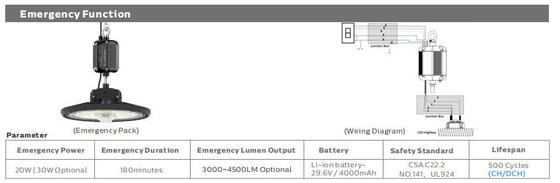

* Varios controles inteligentes: 1-10V, sensor de movimiento, sensor de luz diurna, Zigbee y emergencia;
* 3 CCT opcional (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* La potencia conmutable DIP como estándar ((100%-80%-60%);
* Sin UV ni IR y completamente libre de mercurio;
* L80/B10 @ 52.000 h;
* Soporte personalizado para proyectos especiales;
Las opciones:
> Conductor: DUALRAYS Conductor incorporado propio, de diseño delgado, duradero y compacto.
> 3 CCT opcionales;
> Potencia conmutable DIP (100% a 80% a 60%);
> Control y atenuación: 1-10V, sensor de movimiento, sensor de luz diurna, Zigbee y emergencia;
> Reflector: reflector PC con / sin montaje de cubierta.
> Instalación: suspensión en bucle, montaje en techo, montaje en pared;
> Sustitución de las fuentes de luz HID o MH tradicionales;
> Salas de fábrica y zonas de producción;
> Almacenes y salas de logística;
> tiendas de hardware y megastores;
> Estadios y otras instalaciones deportivas;
> Reemplazo de las lámparas tradicionales;

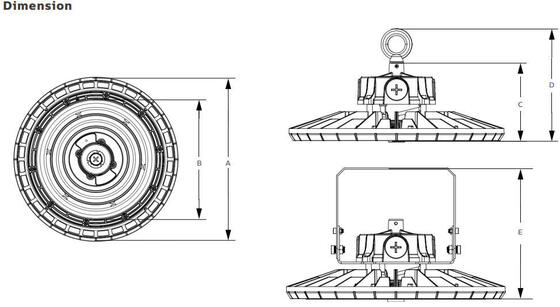

| Potencia/W Tamaño A / mm Tamaño B / mm Tamaño C / mm Tamaño D / mm Tamaño E / mm |
| 100 φ240 φ184 119 150.5 178. No se puede hacer nada.5 |
| 150 φ280 φ226119163.5 191. ¿Qué quieres decir?5 |
| 200 φ320 φ265 119164.5 192. ¿Qué quieres decir?5 |
| Sistema general |
Material de la carcasa: aluminio fundido a presión ADC12 EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100,EN AC-47100 de acuerdo con la norma UNE EN 1706 revestido en polvo |
| Material del difusor: PC inyectado de acuerdo con la norma UNE-EN ISO 294-2:2019, con filtro UV condicional ((IK08) |
| Color de la carcasa: negro metálico (RAL9017), otros colores opcionales |
| Las juntas de sellado: espuma de silicona |
| Diodos de disipación térmica: a través del cuerpo de la lámpara ADC12 AL sin aletas, sin fluidos conductores. Passive convection dissipation ensuring thermal contact with the LED modules through a high-conductivity Lead- free solder paste |
| Sistema óptico: lente óptica, PC/alu-reflector opcional |
| acabado: recubrimiento de pintura en polvo de poliéster, pulverizado electrostáticamente y sublimado en el horno,Resistente a la corrosión |
| Alturas recomendadas de montaje: 5 - 15 metros |
| Mantenimiento: LED no sustituible, conductor sustituible |
| Conducción: Corriente constante con potencia opcional ajustable mediante interruptor DIP, integrado en la luminaria, precableado |
| Control de atenuación: ON-OFF. 1-10V atenuación. DALI-2. |
| IP (Clasificación de protección contra la entrada): IP65 |
| La resistencia al impacto: IK08 |
| Clase de protección: Clase I |
| El cable resplandeciente: 750°C (menos de 30o) |
| Glándula del cable: plástico M20x1.5 IP68 |
| Instalación: colgando el bucle. |

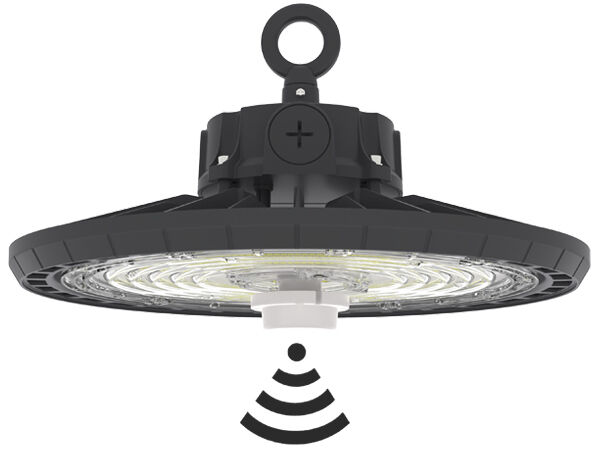

Función inteligente: Sensor PIR con umbral de luz diurna
La cosecha es urgente. |
| Relación de potencia luminosa hacia arriba: ULOR 0 |
| Relación de salida luminosa hacia abajo: DLOR 100% |
| Sistema eléctrico |
| Conexión eléctrica: 0,3m 3*1,0mm2 como soporte, máximo 3x2,5mm2 + 2x1,5mm2 alambre de atenuación, extremos libres de alambre,cable de longitud a medida con enchufe UE/UA/EE.UU. por opción |
| Válvulas de tensión: 100 ~ 277VAC / 50 / 60Hz, 140-280VDC |
| Factor de potencia (PF): ≥ 0.97 |
| Distorción armónica total (THD): < 20% |
| Protección contra sobretensiones: DM: 6kV,CM: 6kV,Criterio B |
SPD (opcional): Protector de sobretensiones transitorias de tipo 2, 10 kV y 20 kA. Conexión en serie con termofuso
con un dispositivo de desconexión para una protección más eficaz al final de su vida útil |
| Tipo de salida: no SELV ((no aislado) |
| Factor de parpadeo: < 1% Perceptibilidad de los efectos estroboscópicos (Pst) < 1 |
| La medición de la visibilidad estroboscópica (SVM): < 0.4 |
| Perceptibilidad de los efectos estroboscópicos (Pst): < 1 |
| La energía de los luminarios B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| Módulo mediante interruptores de circuito LSS 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| Sistema de fotometría |
| Los LED: SMD2835 (1W) |
|
CCT (temperatura de color correlacionada): CCT único (3000K, 4000K, 5000K, 5700K, 6500K)
3CCT opcional (3000-4000-5000K. 3000-4500-6000K. 4000-5000-6000K para elegir)
|
| CRI (índice de reproducción del color): > 80Ra para el estándar (> 90Ra para el CRI más alto disponible) |
| Seguridad fotobiológica: RG0 (exento de riesgo) |
| CEE (clase de eficiencia energética): A++ |
| SDCM (desviación estándar de coincidencia de colores): < 5 (SDCM < 3 opcional) |
|
UGR (4H, 8H) : 33,9 (cruz)
33.9 (Longitudinal)
|
| Ángulo del haz: 60°. 90°. 120° opcional. |
| Duración útil media de las luminarias: 52.000 horas (L80B10) |
| Mantenimiento del lumen en e.o.l. > 70% |
| Eficiencia luminosa: 150LPW (PROLINE) ♫ 170LPW (PRIMELINE) ♫ 190LPW (ULTRALINE) opcional |
| Potencia nominal: 100W DIP ((60/80W/100W) 150W DIP ((100W/120W/150W) 200W DIP ((120W/150W/200W) |
| (PRO) Max. 15.000 mm Max. 22.500 mm Max. 30.000 mm Es el punto de partida de las pruebas. |
|
Lumens entregados
@ 5000K, CRl> 80 (PRIME) Máximo 17.000lm Máximo 25.500lm Máximo 34.000lm
|
| (ULTRA) Máximo 19.000lm Máximo 28.500lm Máximo 38.000lm |
| Condición de funcionamiento |
| Temperatura de funcionamiento / Humedad: -30 ~ +60 °C (-22 °F ~ 140 °F) / 5 ~ 85% RH, no condensado |
| Temperatura de almacenamiento / Humedad: -30 ~ +80 °C (-22 °F ~ 176 °F) / 5 ~ 85% RH, no condensado |
| Tiempo útil medio del LED L80B10: ≥100.000H |
| Duración nominal nominal (Tp < 70°C): hasta 100.000 horas |
| El conductor deberá tener una velocidad máxima de conducción máxima (MTBF): 198.000H,MIL-HDBK-217F ((25°C) |
| Resistencia a las vibraciones: 10~500Hz,5G 12min / 1 ciclo, período de 72min. Cada uno a lo largo de los ejes X, Y, Z |
| No obstante lo dispuesto en el punto 6.2.3.1, los requisitos de seguridad se aplicarán a los vehículos de las categorías M1 y M2 incluidos en el anexo I. |
| Garantización: 5 años |
| Certificaciones |
| Certificado global: ENEC CE RoHS D-marcado KEMA-KEUR Listado, SAA C-Tick RCM CB ETL/CETL DLC Premium |
| Directivas de seguridad: EN 60598-1 |
| Las directivas EMC: EN 55015 EN 61547 EN 61000-3-2 EN 61000-3-3 EN 61347-2-13 EN 61347-1 EN 62384 |
| Otras Directivas: IEC 62262 EN 13032-4 EN 62717 EN 6272-1 EN 6272-2-1 EN 61643-11 |
* Tolerancia al flujo luminoso, tolerancia a la potencia y tolerancia a la temperatura del color ±5%, 5000K y CRl> 80.
* El haz de iluminación, la distribución de la intensidad luminosa y la eficiencia luminosa se examinaron de conformidad con la norma EN ISO 17025:2005 para la serie de normas EN13032 y la norma LM-79.
* Información actualizada del producto y condiciones generales de garantía disponibles en nuestro sitio web www.DUALRAYS.com
* La información detallada sobre los flujos luminosos y las potencias para los índices individuales se indica en la ficha de datos del producto.
* Los valores pueden estar sujetos a cambios debido a la inclinación del LED.
* Los parámetros de la ficha de datos se dan para Ta=25°C, basados en 4000K/80Ra, 10% más de eficiencia con 70Ra

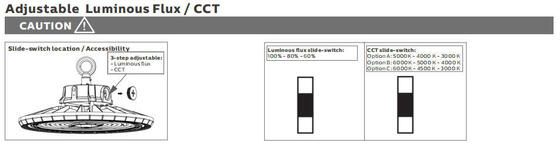

1Apague la lámpara primero.
2. Retire cuidadosamente la cubierta IP65 a mano.
3- Ajuste manual del interruptor de deslizamiento a la posición deseada - NO utilice herramientas metálicas.
4Pon la cubierta IP65 de nuevo en su lugar.
5Enciende la luminaria.

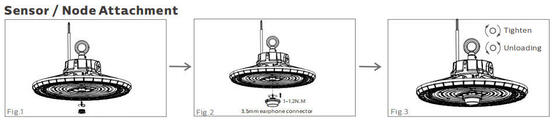

Quita la cubierta, conecta el sensor, terminado.

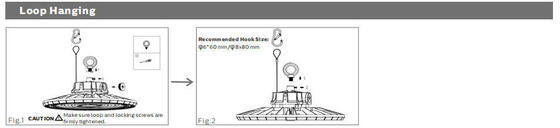

Fijación / Fijación del bucle.

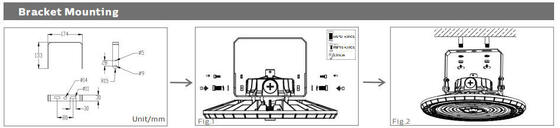

Apoyo de sujeción a la luminaria.
Apaga la energía, conecta el cable de CA.
Conexión de atenuación (con conductor atenuable)
1- Compatible con oscurecimiento de 0-10V.
2Conecte los cables como en el diagrama anterior.

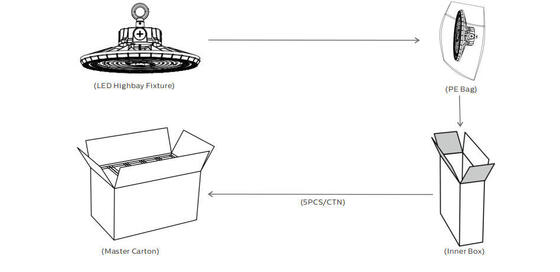

| Potencia/W Caja interna Caja exterior QTY/CTN Unidad N.W G.W/Caja |
| 100 260x260x150mm 790x273x282mm 5PCS 2.1Kg 13.6Kg |
| 150 300x300x150 mm 790x313x322 mm 5PCS 2.3Kg 14.1Kg |
| 200 350 x 350 x 150 mm 790 x 363 x 372 mm 5PCS 2.6Kg 14.8Kg |
Por favor, lea todas las instrucciones siguientes antes de instalar:
* Para evitar descargas eléctricas, asegúrese de que la fuente de alimentación esté apagada antes de la instalación.
* La lámpara debe ser instalada y operada por un electricista o técnico cualificado de acuerdo con el Código Nacional de Electricidad y los correspondientes códigos locales.
* Desempaque y examine cuidadosamente la lámpara, informe cualquier daño y guarde todos los materiales de embalaje si alguna parte del producto se dañó durante el transporte.
* Si la lámpara está dañada, no la use.
Declaración:
De acuerdo con el estándar internacional de luminarias LED,aquí DUALRAYS declara formalmente que los productos de la serie DUALRAYS LED Highbay Light (UFO Highbay) solo están autorizados para ser aplicados en entornos interiores o semi-exteriores neutralesMientras tanto, DUALRAYS promete una garantía completa para los productos.
No se permiten aplicaciones en entornos extremos, como temperaturas altas/bajas, humedad alta, salinidad alta, amoniaco alto, etc., sin la confirmación oficial del fabricante.Si ocurre alguna aplicación errónea, la garantía ya no está garantizada.
