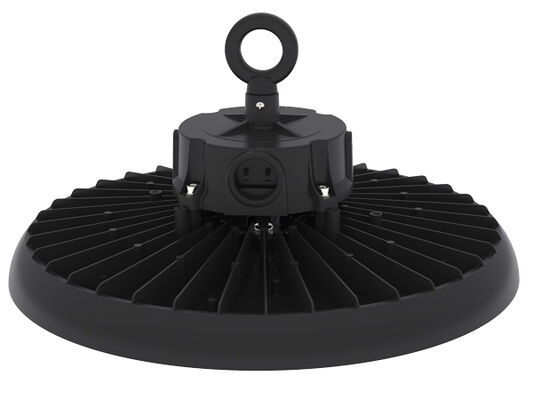

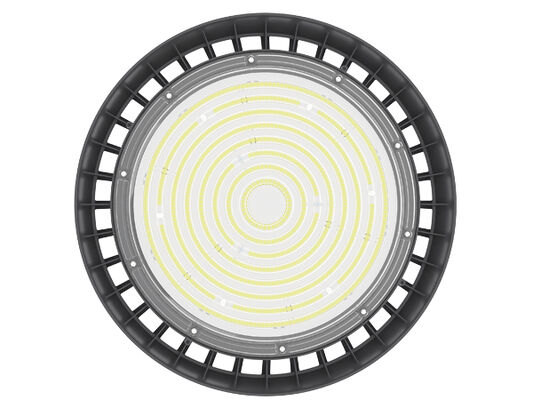

* Aluminio fundido a presión ADC12, forjado integralmente, excelente conductividad térmica;
* LEDs SMD2835 de alto brillo SAN'AN / LUMILEDS, driver desarrollado por DUALRAYS o SOSEN / driver opcional;
* Protección IP65 / IK08;
* Ángulo de haz de 60°/90°/120° opcional;
* Acabado con recubrimiento en polvo resistente a la corrosión;
* Múltiples instalaciones: Colgante, Montaje en techo, Montaje en pared;
* Varios controles inteligentes: 1-10V, Sensor de movimiento, Sensor de luz diurna, Zigbee y Emergencia;
* 3 CCT opcionales (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Potencia conmutable por DIP como estándar (100%-80%-60%);
* Sin UV ni IR y completamente libre de mercurio;
* L80/B10 @ 56.000h;
* Soportado personalización para proyectos especiales;
Opciones:
> Driver: Driver integrado desarrollado por DUALRAYS, diseño delgado, duradero y compacto.
> 3 CCT opcionales;
> Potencia conmutable por DIP (100%-80%-60%);

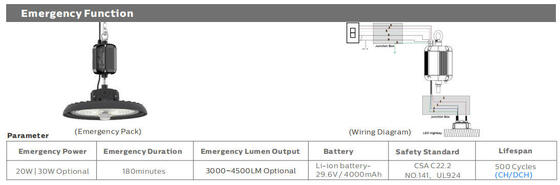

> Controles y atenuación: 1-10V, Sensor de movimiento, Sensor de luz diurna, Zigbee y Emergencia;
> Reflector: Reflector de PC con/sin cubierta. Montaje en tubería.
> Instalación: Colgante, Montaje en techo, Montaje en pared;
> Reemplazo para fuentes de luz HID o MH tradicionales;
> Naves de fábrica y áreas de producción;
> Almacenes y naves logísticas;
> Ferreterías y megatiendas;
> Estadios y otras instalaciones deportivas;
> Reemplazo de lámparas tradicionales

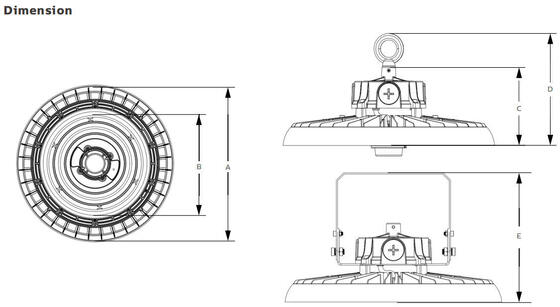

| Potencia/W Tamaño A / mm Tamaño B / mm Tamaño C / mm Tamaño D / mm Tamaño E / mm |
| 100 Ø250 Ø184 119 166.5 197 |
| 150 Ø290 Ø226 119 166.5 197 |
| 200 Ø330 Ø265 119 166.5 197 |
| Sistema General |
Material de la carcasa: Aluminio fundido a presión ADC12 EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100, EN AC-47100 según la norma UNE EN 1706 con recubrimiento en polvo |
| Material del difusor: PC inyectado según la norma UNE-EN ISO 294-2:2019, filtro UV condicional (IK08) |
| Color de la carcasa: Negro Metálico (RAL9017), otros colores opcionales |
| Juntas de sellado: Espuma de silicona |
| Disipación térmica de los LEDs: A través del cuerpo del luminario ADC12 AL sin aletas, sin fluidos conductores. Disipación por convección pasiva asegurando el contacto térmico con los módulos LED a través de una pasta de soldadura sin plomo de alta conductividad |
| Sistema óptico: Óptica de lente, reflector de PC/aluminio opcional |
Acabado: Recubrimiento de pintura en polvo de poliéster, pulverizado electrostáticamente y sublimado en horno, resistente a
la corrosión |
| Altura de montaje recomendada: 5 - 15 metros |
| Mantenimiento: LED no intercambiable, driver intercambiable |
| Driver: Corriente constante con potencia opcional ajustable mediante interruptor DIP, empotrado en el luminario, precableado |
| Control de atenuación: ON-OFF | Atenuación 1-10V | DALI-2 | Zigbee |
| IP (Grado de protección de ingreso): IP65 |
| IK (Resistencia al impacto): IK08 |
| Clase de protección: Clase I |
| Alambre incandescente: 750°C (Menos de 30s) |
| Prensaestopas: Plástico M20x1.5 – IP68 | Plástico M25x1.5 – IP68 (opcional) |
| Instalación: Colgante | Montaje con soporte |
Función inteligente: Sensor PIR con umbral de luz diurna | Sensor de microondas con umbral de luz diurna o luz
natural | Emergencia |
| Relación de flujo luminoso ascendente: ULOR 0 |
| Relación de flujo luminoso descendente: DLOR 100% |
| Sistema Eléctrico |
| Conexión eléctrica: 0.3m 3*1.0mm2 como estándar, máx. 3x2.5mm2 + 2x1.5 mm2 cable de atenuación, extremos de cable libres, longitud de cable a medida con enchufe UE/AU/US como opción |
| Tensión principal: 100~277VAC/ 50/60Hz, 140-280VDC |
| Factor de potencia (PF): ≥0.97 |
| Distorsión armónica total (THD): <20% |
| Protección contra sobretensiones: DM: 6kV, CM: 6kV, Criterio B |
SPD (Opcional): Tipo 2, protector contra sobretensiones transitorias de 10kV y 20kA. Conexión en serie con fusible térmico
desconector para una protección más efectiva al final de su vida útil |
| Tipo de salida: No SELV (no aislado) |
| Factor de parpadeo: <1% Perceptibilidad de efectos estroboscópicos (Pst) <1 |
| Medida de visibilidad estroboscópica (SVM): <0.4 |
| Perceptibilidad de efectos estroboscópicos (Pst): <1 |
| Luminarias Potencia B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| Módulo a través de interruptores automáticos LSS 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| Sistema Fotométrico |
| LEDs: SMD2835 (1W) |
|
CCT (Temperatura de color correlacionada): CCT única (3000K | 4000K | 5000K | 5700K | 6500K)
3CCT opcional (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K para elegir)
|
| CRI (Índice de reproducción cromática): >80Ra estándar (>90Ra para CRI más alto disponible) |
| Seguridad fotobiológica: RG0 (exento de riesgo) |
| Clase de eficiencia energética (EEC): A++ |
| SDCM (Desviación estándar de la coincidencia de color): <5 (SDCM<3 Opcional) |
|
UGR (4H, 8H): 33.9 (Transversal)
33.9 (Longitudinal)
|
| Ángulo del haz: 60° | 90° | 120° Opcional |
| Vida útil media del luminario: 56.000 horas (L80B10) |
| Mantenimiento de lúmenes al final de la vida útil >70% |
| Eficacia luminosa: 150LPW (PROLine) | 170LPW (PRIMELine) | 190LPW (ULTRALine) Opcional |
| Potencia nominal: 100W DIP(60/80W/100W) 150W DIP(100W/120W/150W) 200W DIP(120W/150W/200W) |
| (PRO) Máx. 15.000lm Máx. 22.500lm Máx. 30.000lm |
|
Lúmenes entregados
@ 5000K, CRI>80 (PRIME) Máx. 17.000lm Máx. 25.500lm Máx. 34.000lm
|
| (ULTRA) Máx. 19.000lm Máx. 28.500lm Máx. 38.000lm |
| Condiciones de operación |
| Temperatura/Humedad de operación: -30~ +60°C (-22°F ~ 140°F) / 5~85% HR, sin condensación |
| Temperatura/Humedad de almacenamiento: -30~ +80°C (-22°F ~ 176°F) / 5~85% HR, sin condensación |
| Tiempo de vida útil medio de los LEDs L80B10: ≥100.000H |
| Vida útil nominal (Tp<70°C): Hasta 100.000H |
| MTBF del driver: 198.000H, MIL-HDBK-217F(25°C) |
| Resistente a vibraciones: 10~500Hz, 5G 12min / 1ciclo, período de 72min. Cada uno a lo largo de los ejes X, Y, Z |
| Ruido acústico: <25dB (distancia de 30cm, operación normal) |
| Garantía: 5 años (Extensible hasta 7 años) |
| Certificaciones |
| Certificado Global: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Directivas de seguridad: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Directivas EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Otras directivas: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Tolerancia de flujo luminoso, tolerancia de potencia y tolerancia de temperatura de color ±5%, 5000K y CRI>80.
* El haz de luz, la distribución de la intensidad luminosa y la eficiencia lumínica se examinaron de acuerdo con la norma EN ISO 17025:2005 para la serie de normas EN13032 y la norma LM-79.
* Información actualizada del producto y términos generales de garantía disponibles en nuestro sitio web www.DUALRAYS.com
* Los detalles de los flujos luminosos y las potencias para índices individuales se indican en la hoja de datos del producto.
* Los valores pueden estar sujetos a cambios debido a la clasificación de los LEDs.
* Los parámetros de la hoja de datos se dan para Ta=25°C, basados en 4000K/80Ra, 10% de eficiencia mayor con 70Ra

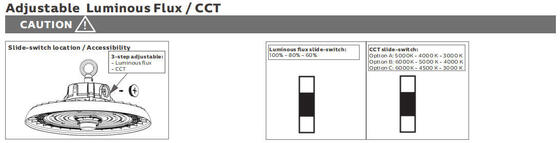

1. Apague primero la luminaria.
2. Retire con cuidado la cubierta IP65 con la mano.
3. Ajuste el interruptor deslizante con la mano a la configuración deseada - NO utilice ninguna herramienta metálica.
4. Vuelva a colocar la cubierta IP65.
5. Encienda la luminaria.

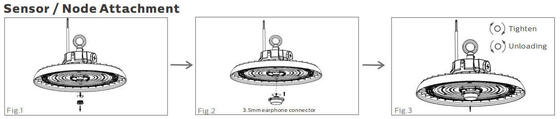

Retire la cubierta. Colocación del dispositivo sensor. Terminado.

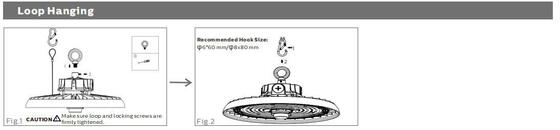

Fijación / Aseguramiento del bucle. Accesorio de gancho/bucle.

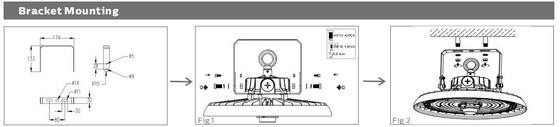

Fijación del soporte a la luminaria. Montaje en superficie / techo.
Apague la alimentación, conecte el cable de CA.
Conexión de atenuación (con driver regulable)
1. Compatible con atenuación 0-10V.
2. Conecte los cables como en el diagrama anterior.

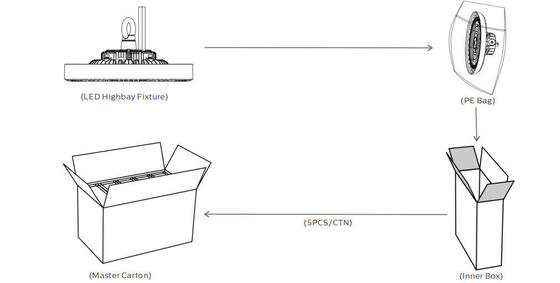

| Potencia/W Caja interior Cartón exterior Cantidad/CTN Peso neto Unidad Peso bruto/Cartón |
| 100 260x260x150mm 790x273x282mm 5PCS 2.3Kg 14.2Kg |
| 150 300x300x150mm 790x313x322mm 5PCS 2.5Kg 14.6Kg |
| 150 350x350x150mm 790x363x372mm 5PCS 2.8Kg 15.2Kg |
Lea todas las instrucciones a continuación antes de la instalación:
* Para evitar descargas eléctricas, asegúrese de que la fuente de alimentación esté apagada antes de la instalación.
* La lámpara debe ser instalada y operada por un electricista o técnico calificado de acuerdo con el Código Eléctrico Nacional y los códigos locales correspondientes.
* Desembale y examine la lámpara cuidadosamente, informe de cualquier daño y guarde todos los materiales de embalaje si alguna parte del producto resultó dañada durante el transporte.
* Si la lámpara está dañada, ¡no la use!
Declaración:
De acuerdo con la Norma Internacional de luminarias LED, DUALRAYS declara formalmente que los productos de la serie DUALRAYS LED Highbay Light (UFO Highbay) solo se pueden aplicar en entornos neutros interiores o semi-exteriores. Mientras tanto, DUALRAYS promete garantía completa para los productos.
No se permite ninguna aplicación en entornos severos, incluyendo temperaturas altas/bajas, alta humedad, alta salinidad, alta amoníaco, etc., sin la confirmación oficial del fabricante. Si ocurre alguna mala aplicación, la política de garantía ya no estará garantizada.
* Equipo profesional: >15 años de experiencia, fábrica propia, >10 ingenieros, potente capacidad de producción y sistema de gestión de control de calidad, proporcionan productos y servicios de buena calidad;
* Marca fiable: Cooperación estable y a largo plazo con clientes europeos, obteniendo altos elogios y confianza, y tenemos almacén en los Países Bajos para un mejor servicio;
* Proporcionar simulación DIALux: Envíenos los parámetros de sus aplicaciones, como distancia, altura, anchura, etc., nuestro equipo de ingenieros realizará una simulación según su demanda y le recomendará el mejor producto;
* Todas nuestras luminarias LED cumplen con las normas CE, RoHS. TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 listados para los productos líderes.
