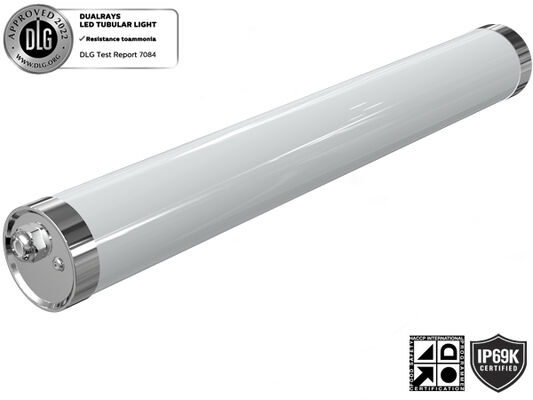

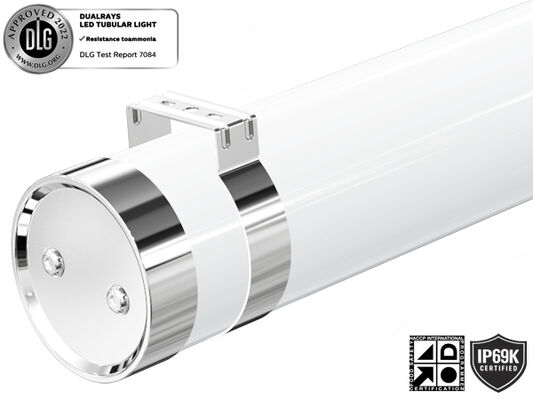

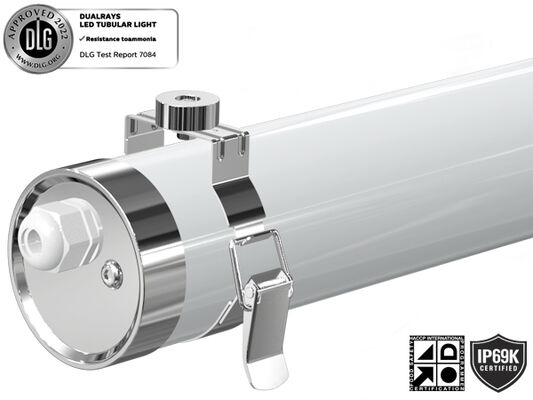

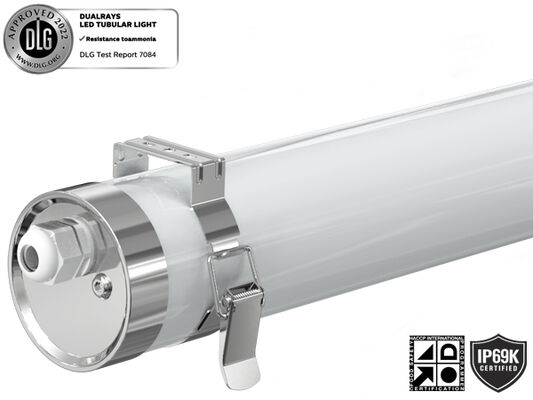

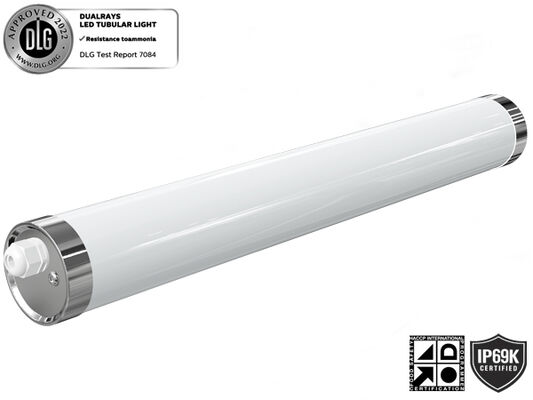

Lámpara tubular de LED TB6 - Protección de grado industrial IP69K IK10
La luz tubular LED TB6 está diseñada para soportar condiciones ambientales extremas y funcionar de manera confiable en ambientes duros y químicamente exigentes.Construido con materiales de primera calidad y diseño robusto, esta luminaria ofrece una resistencia excepcional al amoníaco, la contaminación por azufre, y varios productos químicos mientras que soporta la mayoría de los desinfectantes y agentes de limpieza.
Con certificación IP69K para protección completa contra el polvo y capacidad de limpieza a alta presión, junto con la certificación DLG para la durabilidad del ambiente de amoníaco,esta luz es ideal para aplicaciones agrícolasTambién proporciona una iluminación segura en entornos industriales exigentes, incluidas las plantas de galvanizado, las instalaciones de fabricación de neumáticos, las áreas de almacenamiento,y lugares con concentraciones químicas elevadasEl material resistente a los rayos UV garantiza un rendimiento al aire libre fiable.
Características y especificaciones clave
- LED de alto brillo SAN'AN SMD2835 con LIFUD/BOKE/AGT controlador sin parpadeo de alto PF
- Ajuste de potencia del interruptor DIP opcional
- Resiste una presión de agua de 100 bar (1450 psi) y temperaturas de hasta 80 °C
- IP69K PMMA IK06 Protección antiamoniaco/UV y PC IK10
- Los ángulos de luz múltiple: 120°/200°/280°/360° opcionales
- Conexión de cableado simple o doble opcional
- Instalación versátil: suspensión, montaje en la pared, soporte magnético
- Opciones de control inteligentes: 1-10V, DALI, sensor de movimiento, sensor de luz diurna, Zigbee y emergencia
- Sin emisiones UV o IR, completamente libre de mercurio
- L80/B10 @ 61 000 horas de vida útil
- Personalización disponible para proyectos especiales
Opciones disponibles
- Conducción: TRIDONIC / BOKE Conducción no autónoma
- Control y atenuación: 1-10V, DALI, sensor de movimiento, sensor de luz diurna, Zigbee y emergencia
- Los ángulos del haz: 120°/200°/280°/360° opcionales
- Instalación: Suspensión, montaje en la pared, soporte magnético
- Material: PC/PMMA es opcional
Aplicaciones recomendadas
- Sustitución de la iluminación fluorescente NCF
- Instalaciones de transformación de alimentos
- Instalaciones químicas
- Almacenes para animales
- Instalaciones de lavado de coches
- Lugares al aire libre e interior
Especificaciones técnicas
Sistema general
| Materiales para la vivienda |
PC/PMMA extrudido de acuerdo con la norma UNE-EN ISO 21305-1:2020, con filtro UV condicional (IK10) |
| Material del difusor |
PC/PMMA extrudido de acuerdo con la norma UNE-EN ISO 21305-1:2020, con filtro UV condicional (IK10) |
| Color de la carcasa |
Blanco (RAL9016), otros colores opcionales |
| Las juntas |
Escarcha de silicona |
| Disposición térmica de los LED |
A través del cuerpo de la luminaria 6063 AL sin aletas, sin fluidos conductores. |
| Anticondensación |
Válvula de equilibrio de presión para garantizar la liberación de humedad, evitar la condensación y mantener la estanqueidad IP |
| Acaba. |
Pulverizados electrostáticamente y sublimados en horno. Resistentes a la corrosión |
| Altura de montaje recomendada |
Entre 2 y 8 metros |
| Mantenimiento |
Capa de extremo con tornillo para la instalación |
| El conductor |
Corriente constante, incorporada en luminarias, con cableado previo |
| Control de atenuación |
ON-OFF. 1-10V de atenuación. DALI-2 Mesh. Zigbee. Casambi. |
| Clasificación de propiedad intelectual |
Se trata de un sistema de protección de la salud. |
| Clasificación IK |
IC10 |
| Clase de protección |
Clase I |
| El alambre brillante |
850°C (menos de 30o) |
| Glándula del cable |
M20 glándula de cable (glándula de cable de nylon o SS304/316 opcional) |
| Instalación |
Montado en el techo. Suspensión. Montado magnético. Montado en la pared. |

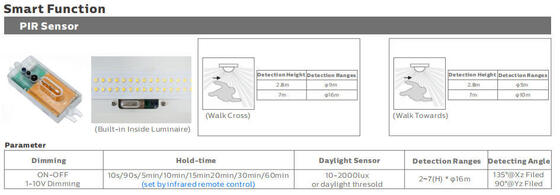

| Función inteligente |
Sensor PIR. Sensor de microondas. Emergencia. |
Sistema eléctrico
| Los demás: |
3*1.5mm2 5*1.5mm2 3*2.5mm2 5*2.5mm2 cables a través para la opción |
| Váltidad principal |
Las emisiones de gases de efecto invernadero deben ser consideradas en relación con el consumo de electricidad. |
| Factor de potencia (PF) |
≥ 096 |
| Distorsión armónica total (THD) |
< 10% |
| Tipo de salida |
No SELV (no aislado) |
| Factor de parpadeo |
< 1% |
| Medición de la visibilidad estroboscópica (SVM) |
El valor de las emisiones4 |
| Perceptibilidad de los efectos estroboscópicos (Pst) |
El valor de las emisiones |
| Conexión de terminal |
Capo final de tornillo rápido para un cableado fácil |
| Potencia de las luminarias |
B10A |
B16A |
C10A |
C16A |
| 20 W |
70 |
110 |
98 |
158 |
| 30 W |
46 |
74 |
66 |
104 |
| 40 W |
35 |
55 |
49 |
78 |
| 50 W |
28 |
44 |
39 |
62 |
| 60 W |
23 |
37 |
34 |
52 |
Sistema de fotometría
| Los LEDs |
El número de unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga. |
| TCC (temperatura de color correlacionada) |
Un solo CCT (3000K. 4000K. 5000K. 5700K. 6500K) |
| CRI (índice de reproducción del color) |
> 80Ra para el estándar (> 90Ra para el CRI más alto disponible) |
| Seguridad fotobiológica |
RG0 (exento de riesgo) |
| CEE (clase de eficiencia energética) |
A++ |
| SDCM (desviación estándar de coincidencia de colores) |
Se aplicará el método de evaluación de la calidad de los productos. |
| UGR (4H, 8H) |
24.9 (cruz) 23.4 (longitudinal) |
| Ángulo del haz |
120 grados 280 grados 360 grados opcional |
| Duración útil media de las luminarias |
61,000 horas (L80B10) |
| Mantenimiento del lumen en el e.o.l. |
> 70% |
| Eficiencia luminosa |
130LPW (PROLine) ∙ 160LPW (PRIMELine) opcional |
| Duración |
2 pies/600 mm |
4FT/1200 mm |
5FT/1500 mm |
| Potencia nominal |
20 W |
30 W |
30 W |
| Los lumen entregados @ 5000K, CRI>80 (PRO) |
2, 600 ml |
3, 900 milímetros |
3, 900 milímetros |
| Los lumen entregados @ 5000K, CRI>80 (PRIME) |
3, 200 ml |
4, 800 ml |
4, 800 ml |
Condiciones de funcionamiento
| Temperatura y humedad de operación |
-20 ~ +60 °C (-4 °F ~ 140 °F) / 5 ~ 85% de HRC, no condensado |
| Temperatura y humedad de almacenamiento |
-40 ~ +80 °C (-40 °F ~ 176 °F) / 5 ~ 85% de HRC, no condensado |
| Tiempo útil medio del LED L90B10 |
≥ 096 |
| Duración de vida nominal (Tp < 70°C) |
Hasta 100 000 H |
| El conductor MTBF |
500,000H, MIL-HDBK-217F ((25°C) |
| Resistente a las vibraciones |
10~500Hz, 5G 12min / 1 ciclo, período de 72min. Cada uno a lo largo de los ejes X, Y, Z |
| Ruido acústico |
< 25 dB (30 cm de distancia, funcionamiento normal) |
| Garantización |
5 años |
Certificaciones
| Certificado global |
ENEC CE RoHS D-marcado KEMA-KEUR Listado, SAA C-Tick RCM CB ETL/CETL DLC Premium |
| Directivas de seguridad |
En el caso de las máquinas de la IEC 62471. |
| Directivas EMC |
En 51515 En 61547 En 61000-3-2 En 61000-3-3 En 61347-2-13 En 61347-1 En 62384 |
| Otras Directivas |
La IEC 62262 tiene un número de puntos de referencia de 13032-4 y un número de puntos de referencia de 62717. |
* Tolerancia al flujo luminoso, tolerancia a la potencia y tolerancia a la temperatura del color ±5%, 5000K y CRI> 80.
* Rayo luminoso, distribución de la intensidad luminosa y eficiencia luminosa examinados de conformidad con la norma EN ISO 17025:2005 para la serie de normas EN13032 y la norma LM-79.
* Información actualizada del producto y condiciones generales de garantía disponibles en nuestro sitio web www.DUALRAYS.com
* Información detallada sobre los flujos luminosos y las potencias para los índices individuales indicados en la ficha de datos del producto.
* Los valores pueden estar sujetos a cambios debido a la inclinación del LED.
* Parámetros en la ficha de datos para Ta=25°C, basados en 4000K/80Ra, eficiencia 10% superior con 70Ra

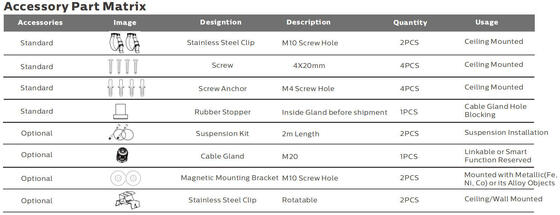

Métodos de instalación
Montado en el techo
Perfora el agujero de tornillo en el techo fija el clip en el techo con un tornillo presiona en la luminaria con la mano con fuerza

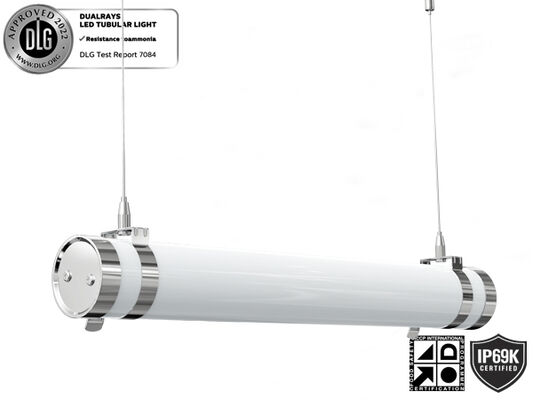

Suspensión
Perfora el agujero de tornillo en el techo. Haz clic en la luminaria con la mano con fuerza. Instala y fija el gancho de montaje en el techo y el clip, luego ajusta la longitud de los kits de suspensión.
Instalación de techo giratorio
Perfora el agujero de tornillo en el techo, presiona en la luminaria con clips, gira el ángulo a pedido.
Instalación magnética
Saque los clips 2PCS con anillos magnéticos del paquete del componente.Co) o su superficie de objetos de aleación según sea necesario.

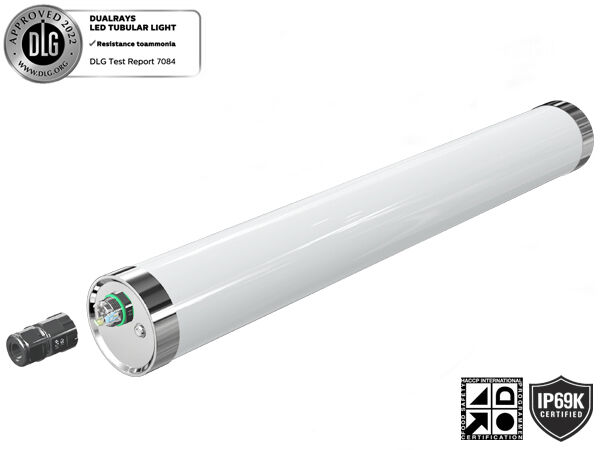

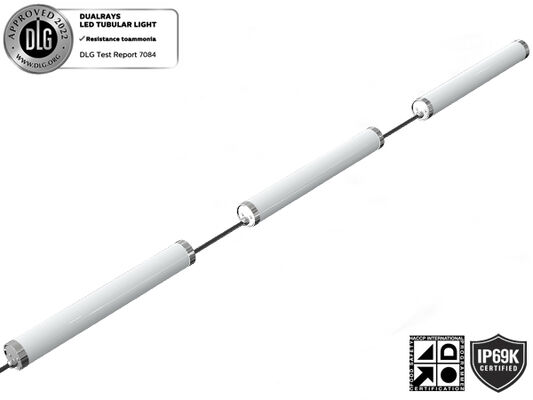

Conexión vinculable
Especificaciones del embalaje

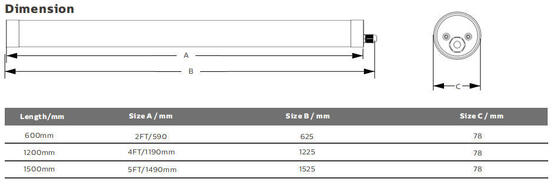

| Duración en mm |
Caja interior |
Cartón exterior |
Cuota de tiempo de trabajo / CTN |
Unidad N.W. |
G.W/Cartón |
| 600 |
Se trata de un sistema de control de velocidad. |
Se trata de un dispositivo de control de velocidad. |
9PCS |
1.4Kg |
13.2Kg |
| 1200 |
1333 x 93 x 93 mm |
Se trata de una muestra de las características de las máquinas de fabricación. |
9PCS |
2.1Kg |
19.8Kg |
| 1500 |
1633 x 93 x 93 mm |
1648x294x304 mm. |
9PCS |
2.8Kg |
26.4Kg |
Instrucciones de instalación y seguridad
- Para evitar descargas eléctricas, asegúrese de que la fuente de alimentación esté apagada antes de la instalación
- La lámpara debe ser instalada y operada por un electricista o técnico cualificado de acuerdo con el Código Nacional de Electricidad y los códigos locales correspondientes.
- Desempaque y examine cuidadosamente la lámpara, informe cualquier daño y guarde todos los materiales de embalaje si alguna parte se dañó durante el transporte
- Si la lámpara está dañada, no la use.
Declaración del fabricante
De acuerdo con el estándar internacional de luminarias LED,DUALRAYS afirma formalmente que los productos de la serie DUALRAYS LED Highbay Light (UFO Highbay) solo pueden aplicarse en entornos interiores o semiexteriores neutrales. DUALRAYS promete una garantía completa para los productos. Cualquier aplicación en un ambiente severo, incluyendo alta/baja temperatura, alta humedad, alta salinidad, alto contenido de amoníaco, etc.no está permitido sin la confirmación oficial del fabricanteSi se produce una aplicación errónea, la política de garantía ya no está garantizada.
Capacidades de la empresa
- Equipo profesional:>15 años de experiencia, fábrica propia, equipo de >10 ingenieros, poderosa capacidad de producción y sistema de gestión de control de calidad
- Marca confiable:Establecida una cooperación estable a largo plazo con clientes europeos, almacén en los Países Bajos para un mejor servicio
- Simulación de DIALux:Nuestro equipo de ingenieros proporciona servicios de simulación basados en los parámetros de su aplicación
- Normas de calidad:Todas las luminarias LED cumplen con las normas CE, RoHS con las certificaciones TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80
Información sobre el transporte marítimo
Para pedidos pequeños, se recomienda el envío expreso. Para pedidos a granel, el envío por mar o tren (destino Europa) es más rentable, pero toma más tiempo.Sugerimos el transporte aéreo al aeropuerto más nuestra entrega a su puerta..
Preguntas frecuentes
P1: ¿Cuál es la garantía para la luz TB7 LED Tubular?
RE: 5 años de garantía. Si se producen problemas de calidad por nuestra parte durante este período, cubriremos los costos de envío y reemplazo.
P2: ¿Qué métodos de pago aceptan?
RE: Aceptamos múltiples métodos de pago incluyendo Western Union, PayPal, T/T, L/C. El pago estándar para pedidos a granel es T/T: 30% por adelantado, 70% de saldo antes del envío..
P3: ¿Qué es la IRC?
RE: CRI (Color Rendering Index) indica con qué precisión aparecen los colores bajo la luz.con 90Ra disponibles a un costo más alto.
P4: ¿Sólo puedo comprar la vivienda por separado?
RE: Solo suministramos luminarias completas, pero hay opciones SKD/CKD (Semi Knocked Down/Completely Knocked Down).
P5: ¿Hay un costo de envío barato para importar a nuestro país?
RE: Para pedidos pequeños, se recomienda el envío expreso. Para pedidos a granel, el envío por mar o tren (destino Europa) es más rentable.Se sugiere transporte aéreo de carga al aeropuerto más servicio de entrega..
P6: ¿Podemos obtener apoyo si tenemos nuestra propia posición en el mercado?
RE: Por favor, infórmenos de sus necesidades detalladas del mercado.
P7: ¿Qué funciones de atenuación están disponibles?
RE: DALI, PIR, 1-10V de atenuación disponible. sensor de luz natural incorporado disponible para opciones de control inteligente.
P8: ¿Cuáles son las aplicaciones de su luz TB7 LED Tubular?
RE: Las aplicaciones incluyen: Sustitución de NCF fluorescentes; Plantas de procesamiento de alimentos; Instalaciones químicas; Almacenes estables para animales; Lugares de lavado de automóviles; Lugares al aire libre e interior.
