* LEDs SAN'AN SMD2835 de alto brillo, controlador TRIDONIC/ sin SELV de alto PF sin parpadeo, ajuste de potencia con interruptor DIP opcional;;

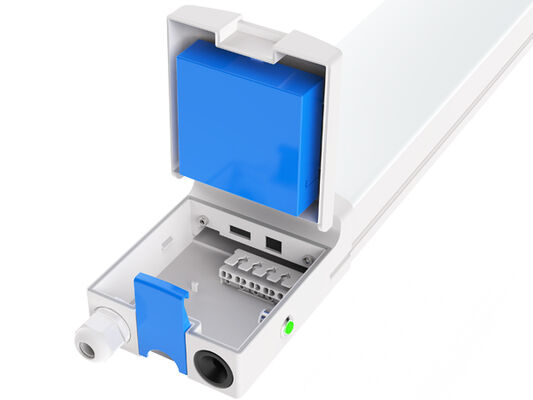

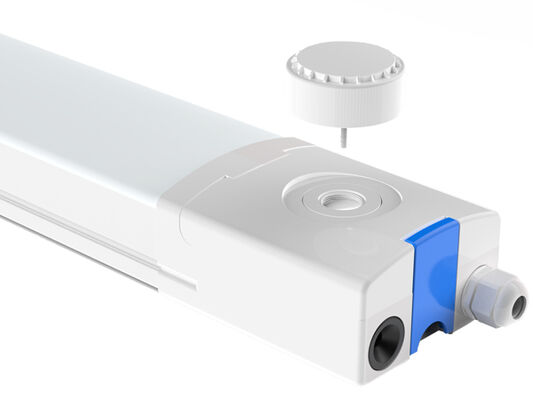

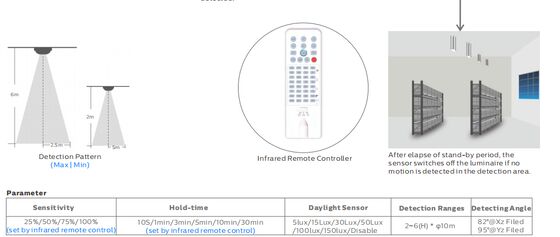

* Preparado para sensor de movimiento y emergencia, sensor y emergencia Plug & Play;

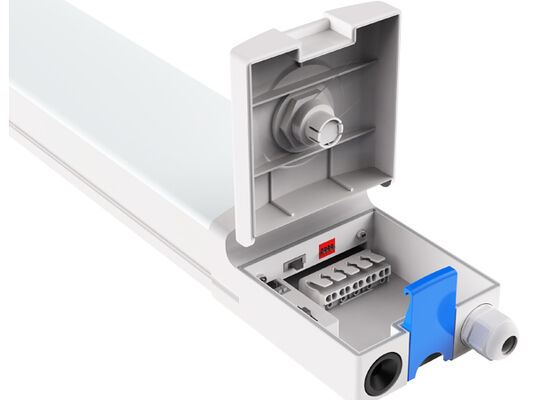

* Tapa final con diseño de hebilla, rápida y cómoda de abrir y volver a bloquear para el cableado, mejora en gran medida la eficiencia y ahorra costos de mano de obra;;
* Protección IP65 / IK10;
* Ángulo de haz de 120°;
* Cableado simple o doble enlazable opcional;
* Múltiples instalaciones: Suspensión, montaje en pared;
* Varios controles inteligentes: 1-10V, DALI, sensor de movimiento, sensor de luz diurna, Zigbee y emergencia;
* 3 CCT opcionales (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Fase única (L/N/E) o trifásica (L1/L2/L3/N/FG) opcional;
* Sin UV ni IR y completamente libre de mercurio;
* L80/B10 @ 61.000h;
* Personalización compatible para proyectos especiales;
Opciones:
> Controlador: Controlador / TRIDONIC /BOKE sin SELV con tecnología DIP opcional.
> 3 CCT opcionales (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
> Potencia conmutable por DIP;
> Controles y atenuación: 1-10V, DALI, sensor de movimiento, sensor de luz diurna, Zigbee y emergencia;
> Instalación: Montado en el techo | Suspensión | Montado en la pared giratorio;
> Reemplazo de NCF fluorescente;

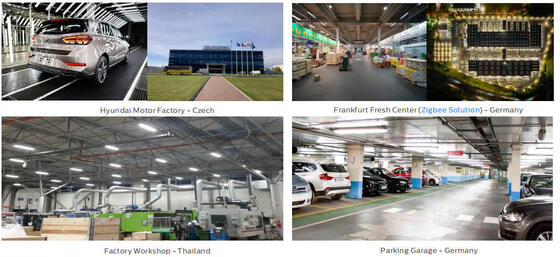

> Talleres y almacenes;
> Garajes y estacionamientos;
> Instalaciones deportivas;
> Pasillo/Galería/Corredor;
> Ubicaciones exteriores e interiores;
| Longitud/mm Tamaño A / mm Tamaño B / mm Tamaño C / mm Tamaño C / mm |
| 600 2 pies/605 620 102 54 |
| 1200 4 pies/1205 1220 102 54 |
| 1500 5 pies/1505 1520 102 54 |
| Sistema general |
| Material de la carcasa: PC extruido según la norma UNE-EN ISO 21305-1:2020, filtro UV condicional (IK10) |
| Material del difusor: PC extruido según la norma UNE-EN ISO 21305-1:2020, filtro UV condicional (IK10) |
| Color de la carcasa: Blanco (RAL9016), otros colores opcionales |
| Juntas de sellado: Espuma de silicona |
Disipación térmica de los LED: A través del cuerpo de la luminaria 6063 AL sin aletas, sin fluidos conductores. Disipación por convección pasiva
asegurando el contacto térmico con los módulos LED a través de una pasta de soldadura sin plomo de alta conductividad |
| Anticondensación: Válvula de equilibrio de presión para asegurar la liberación de humedad, evitar la condensación y mantener la estanqueidad IP de la luminaria |
| Acabado: Pulverizado electrostáticamente y sublimado en el horno. Resistente a la corrosión |
| Altura de montaje recomendada: 2 - 8 metros |
| Mantenimiento: Tapa final de ajuste rápido para una fácil instalación |
| Controlador: Corriente constante con potencia opcional ajustable mediante interruptor DIP, integrado en la luminaria, precableado |
| Control de atenuación: ON-OFF | Atenuación 1-10V | DALI-2 | Malla | Zigbee | Casambi |
| IP (Índice de protección): IP65 |
| IK (Resistencia al impacto): IK10 |
| Clase de protección: Clase Ⅰ |
| Alambre incandescente: 850°C (menos de 30 segundos) |
| Prensaestopas: Prensaestopas M20 (Nylon) |
| Instalación: Montado en el techo | Suspensión | Montado en la pared giratorio |

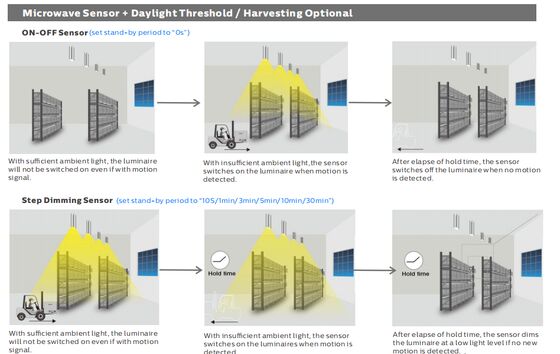

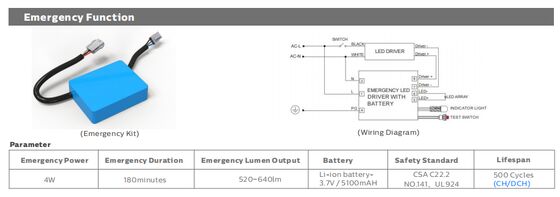

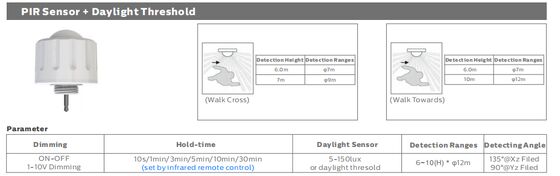

| Función inteligente: Sensor PIR | Sensor de microondas | Emergencia |
| Sistema eléctrico |
| Cableado pasante: Cables de 3*1,5 mm2 | 5*1,5 mm2 | 3*2,5 mm2 | 5*2,5 mm2 para opción |
| Tensión principal: 220~240VAC/ 50/60Hz, 180-264VDC |
| Factor de potencia (PF): ≥0,96 |
| Distorsión armónica total (THD): ＜10% |
| Tipo de salida: No SELV (no aislado) |
| Factor de parpadeo: ＜1% |
| Medida de visibilidad estroboscópica (SVM): ＜0,4 |
| Perceptibilidad de los efectos estroboscópicos (Pst): ＜1 |
| Conexión de terminales: Tapa final de ajuste rápido para una fácil instalación, bandeja deslizante para facilitar el reemplazo y el mantenimiento opcional |
| Potencia de las luminarias B10A B16A C10A C16A |
| 20W 70 110 98 158 |
| 30W 46 74 66 104 |
| Módulo a través de interruptores automáticos LSS 40W 35 55 49 78 |
| 50W 28 44 39 62 |
| 60W 23 37 34 52 |
| Sistema de fotometría |
| LEDs: SMD2835 (1W) |
|
CCT (Temperatura de color correlacionada): CCT único (3000K | 4000K | 5000K | 5700K |6500K)
3 CCT opcionales (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K para elegir)
|
| IRC (Índice de reproducción cromática): >80Ra de serie (>90Ra para IRC superior disponible) |
| Seguridad fotobiológica: RG0 (exento de riesgo) |
| EEC (Clase de eficiencia energética): A++ |
| SDCM (Desviación estándar de la coincidencia de color): ＜5 (SDCM<3 Opcional) |
|
UGR (4H, 8H) : 24,9 (Cruzado)
23,4 (Longitudinal)
|

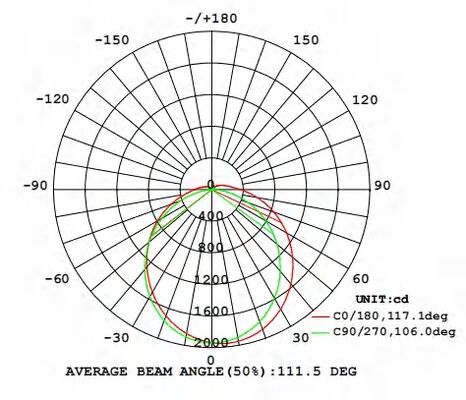

| Ángulo de haz: 120° |
| Vida útil media de la luminaria: 61.000 horas (L80B10) |
| Mantenimiento del flujo luminoso al final de la vida útil >70% |
| Eficacia luminosa: 130LPW (PROLine) | 160LPW (PRIMELine) Opcional |
| Longitud 2FT/600mm 4FT/1200mm 5FT/1500mm |
| Potencia nominal: 20W 30W 30W 40W 42W DIP(20~42W) 40W 60W 62W DIP(30~62W) |
| (PRO) 2.600lm 3.900lm 3.900lm 5.200lm Máx. 5.460lm 5.200lm 7.800lm Máx. 8.060lm |
Lúmenes entregados
@ 5000K, CRl>80 (PRIME) 3.200lm 4.800lm 4.800lm 6.400lm Máx. 6.720lm 6.400lm 9.600lm Máx. 9.920lm |
| Condiciones de funcionamiento |
| Temperatura/Humedad de funcionamiento: -20~ +60℃ (-4°F ~ 140°F) / 5~85% HR, sin condensación |
| Temperatura/Humedad de almacenamiento: -40~ +80℃ (-40°F ~ 176°F) / 5~85% HR, sin condensación |
| Tiempo útil medio del LED L90B10: ≥0,96 |
| Vida nominal nominal (Tp <70℃): Hasta 100.000H |
| MTBF del controlador: 500.000H, MIL-HDBK-217F (25℃) |
| Resistente a la vibración: 10~500Hz, 5G 12min / 1ciclo, período de 72min. Cada uno a lo largo de los ejes X, Y, Z |
| Ruido acústico: ＜25dB (distancia de 30 cm, funcionamiento normal) |
| Garantía: 5 años (ampliable hasta 7 años) |
| Certificaciones |
| Certificado global: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listado, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Directivas de seguridad: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Directivas EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Otras directivas: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Tolerancia del flujo luminoso, tolerancia de la potencia y tolerancia de la temperatura de color ±5%, 5000K y CRl>80.
* El haz de luz, la distribución de la intensidad de la luz y la eficiencia de la luz se examinaron de acuerdo con la norma EN ISO 17025:2005 para la serie de normas EN13032 y la norma LM-79.
* Información actualizada del producto y condiciones generales de garantía disponibles en nuestro sitio web www.DUALRAYS.com
* La información detallada sobre los flujos luminosos y las potencias para los índices individuales se indica en la hoja de datos del producto.
* Los valores pueden estar sujetos a cambios debido al binning de los LED.
* Los parámetros de la hoja de datos se dan para Ta=25°C, basados en 4000K/80Ra, 10% de eficiencia superior con 70Ra
Conexión enlazable:
| Longitud/mm Caja interior Caja exterior CANTIDAD”/CTN Unidad N.W G.W/Cartón |
| 600 670x106x65mm 685x333x220mm 9PCS 1,6Kg 16,9Kg |
| 1200 1270x106x65mm 1385x333x220mm 9PCS 2,4Kg 23,9Kg |
| 1500 1570x106x65mm 1685x333x220mm 9PCS 3,4Kg 33,6Kg |
Lea todas las instrucciones a continuación antes de la instalación:
* Para evitar descargas eléctricas, asegúrese de que la fuente de alimentación esté apagada antes de la instalación.
* La lámpara debe ser instalada y operada por un electricista o técnico cualificado de acuerdo con el Código Eléctrico Nacional y los códigos locales correspondientes.
* Desembale y examine la lámpara cuidadosamente, informe de cualquier daño y guarde todos los materiales de embalaje si alguna parte del producto se dañó durante el transporte.
* Si la lámpara está dañada, ¡no la utilice!
Declaración:
De acuerdo con la Norma Internacional de luminarias LED, aquí DUALRAYS declara formalmente que los productos de la serie DUALRAYS LED Highbay Light (UFO Highbay) solo pueden aplicarse a entornos neutros interiores o semi-exteriores. Mientras tanto, DUALRAYS promete una garantía completa para los productos.
No se permite ninguna aplicación en entornos severos, incluyendo altas/bajas temperaturas, alta humedad, alta salinidad, alto amoníaco, etc., sin la confirmación oficial del fabricante. Si ocurre alguna aplicación incorrecta, la política de garantía ya no está garantizada.
