* Aluminio fundido a presión ADC12, forjado integralmente, excelente conductividad térmica;
* LEDs SMD2835 de alto brillo SAN'AN / LUMILEDS, driver desarrollado por DUALRAYS o driver SOSEN / opcional;
* Protección IP65 / IK08;
* Ángulo de haz de 60°/90°/120° opcional;
* Acabado con recubrimiento en polvo resistente a la corrosión;
* Múltiples instalaciones: Colgante, Montaje en techo, Montaje en pared;
* Varios controles inteligentes: 1-10V, sensor de movimiento, sensor de luz diurna, Zigbee y emergencia;
* 3 CCT opcionales (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Potencia DIP conmutable de serie (100%-80%-60%);
* Sin UV ni IR y completamente libre de mercurio;
* L80/B10 @ 56.000h;
* Soportado personalización para proyectos especiales;
Opciones:
> Driver: Driver integrado desarrollado por DUALRAYS, diseño delgado, duradero y compacto.
> 3 CCT opcionales;
> Potencia DIP conmutable (100%-80%-60%);
> Controles y atenuación: 1-10V, sensor de movimiento, sensor de luz diurna, Zigbee y emergencia;
> Reflector: Reflector de PC con/sin cubierta. Montaje en tubo.
> Instalación: Colgante, Montaje en techo, Montaje en pared;
> Reemplazo para fuentes de luz HID o MH tradicionales;
> Naves de fábrica y áreas de producción;
> Almacenes y naves logísticas;
> Ferreterías y megatiendas;
> Estadios y otras instalaciones deportivas;
> Reemplazo de lámparas tradicionales
| Potencia/W Tamaño A / mm Tamaño B / mm Tamaño C / mm Tamaño D / mm Tamaño E / mm |
| 100 Ø250 Ø184 119 166.5 197 |
| 150 Ø290 Ø226 119 166.5 197 |
| 200 Ø330 Ø265 119 166.5 197 |
| Sistema General |
Material de la carcasa: Aluminio fundido a presión de alta presión ADC12 EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100, EN AC-47100 según la norma UNE EN 1706 recubierto de polvo |
| Material del difusor: PC inyectado según la norma UNE-EN ISO 294-2:2019, filtro UV condicional (IK08) |
| Color de la carcasa: Negro Metálico (RAL9017), otros colores opcionales |
| Juntas de sellado: Espuma de silicona |
| Disipación térmica de los LEDs: A través del cuerpo de la luminaria de AL ADC12 sin aletas, sin fluidos conductores. Disipación por convección pasiva asegurando el contacto térmico con los módulos LED a través de una pasta de soldadura sin plomo de alta conductividad |
| Sistema óptico: Óptica de lente, reflector de PC/aluminio opcional |
Acabado: Recubrimiento de pintura en polvo de poliéster, pulverizado electrostáticamente y sublimado en horno, resistente a
la corrosión |
| Altura de montaje recomendada: 5 - 15 metros |
| Mantenimiento: LED no intercambiable, driver intercambiable |
| Driver: Corriente constante con potencia opcional ajustable mediante interruptor DIP, empotrado en la luminaria, precableado |
| Control de atenuación: ON-OFF | Atenuación 1-10V | DALI-2 | Zigbee |
| IP (Clasificación de protección de ingreso): IP65 |
| IK (Resistencia al impacto): IK08 |
| Clase de protección: Clase I |
| Alambre incandescente: 750°C (Menos de 30s) |
| Prensaestopas: Plástico M20x1.5 – IP68 | Plástico M25x1.5 – IP68 (opcional) |
| Instalación: Colgante | Montaje con soporte |

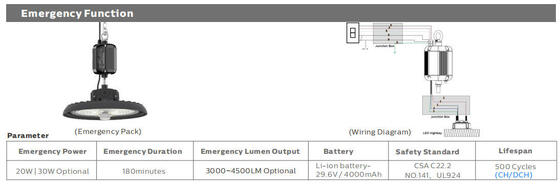

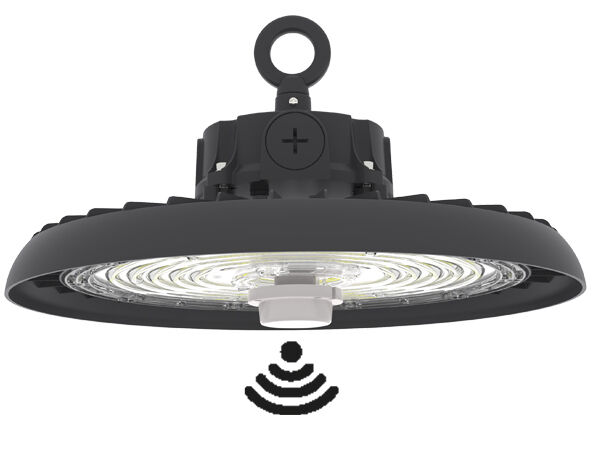

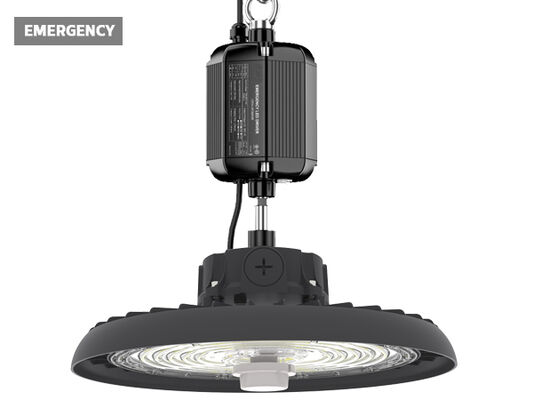

Función inteligente: Sensor PIR con umbral de luz diurna | Sensor de microondas con umbral de luz diurna o luz diurna
cosecha | Emergencia |
| Relación de flujo luminoso ascendente: ULOR 0 |
| Relación de flujo luminoso descendente: DLOR 100% |
| Sistema Eléctrico |
| Conexión eléctrica: 0.3m 3*1.0mm2 como estándar, máx. 3x2.5mm2 + 2x1.5 mm2 cable de atenuación, extremos de cable libres, longitud de cable a medida con enchufe UE/AU/EE. UU. como opción |
| Tensión principal: 100~277VAC/ 50/60Hz, 140-280VDC |
| Factor de potencia (PF): ≥0.97 |
| Distorsión armónica total (THD): <20% |
| Protección contra sobretensiones: DM: 6kV, CM: 6kV, Criterio B |
SPD (Opcional): Tipo 2, protector contra sobretensiones transitorias de 10kV y 20kA. Conexión en serie con fusible térmico
desconector para una protección más efectiva al final de su vida útil |
| Tipo de salida: No SELV (no aislado) |
| Factor de parpadeo: <1% Perceptibilidad de efectos estroboscópicos (Pst) <1 |
| Medida de visibilidad estroboscópica (SVM): <0.4 |
| Perceptibilidad de efectos estroboscópicos (Pst): <1 |
| Luminarias Potencia B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| Módulo a través de interruptores automáticos LSS 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| Sistema de Fotometría |
| LEDs: SMD2835 (1W) |
|
CCT (Temperatura de color correlacionada): CCT única (3000K | 4000K | 5000K | 5700K | 6500K)
3CCT opcional (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K para elegir)
|
| CRI (Índice de reproducción cromática): >80Ra para estándar (>90Ra para CRI más alto disponible) |
| Seguridad fotobiológica: RG0 (exento de riesgo) |
| Clase de eficiencia energética (EEC): A++ |
| SDCM (Desviación estándar de la coincidencia de color): <5 (SDCM<3 Opcional) |
|
UGR (4H, 8H): 33.9 (Transversal)
33.9 (Longitudinal)
|
| Ángulo del haz: 60° | 90° | 120° Opcional |
| Vida útil media de la luminaria: 56.000 horas (L80B10) |
| Mantenimiento de lúmenes al final de la vida útil >70% |
| Eficacia luminosa: 150LPW (PROLine) | 170LPW (PRIMELine) | 190LPW (ULTRALine) Opcional |
| Potencia nominal: 100W DIP(60/80W/100W) 150W DIP(100W/120W/150W) 200W DIP(120W/150W/200W) |
| (PRO) Máx. 15.000lm Máx. 22.500lm Máx. 30.000lm |
|
Lúmenes entregados
@ 5000K, CRI>80 (PRIME) Máx. 17.000lm Máx. 25.500lm Máx. 34.000lm
|
| (ULTRA) Máx. 19.000lm Máx. 28.500lm Máx. 38.000lm |
| Condiciones de operación |
| Temperatura/humedad de operación: -30~ +60°C (-22°F ~ 140°F) / 5~85% HR, sin condensación |
| Temperatura/humedad de almacenamiento: -30~ +80°C (-22°F ~ 176°F) / 5~85% HR, sin condensación |
| Tiempo de vida útil medio del LED L80B10: ≥100.000H |
| Vida útil nominal (Tp <70°C): Hasta 100.000H |
| MTBF del driver: 198.000H, MIL-HDBK-217F(25°C) |
| Resistente a vibraciones: 10~500Hz, 5G 12min / 1ciclo, período de 72min. Cada uno a lo largo de los ejes X, Y, Z |
| Ruido acústico: <25dB (distancia de 30cm, operación normal) |
| Garantía: 5 años (Extensible hasta 7 años) |
| Certificaciones |
| Certificado Global: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Directivas de seguridad: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Directivas EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Otras directivas: IEC 62262 | EN 13032-4 | EN 62471 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Tolerancia de flujo luminoso, tolerancia de potencia y tolerancia de temperatura de color ±5%, 5000K y CRI>80.
* El haz de luz, la distribución de la intensidad luminosa y la eficiencia lumínica se examinaron de acuerdo con la norma EN ISO 17025:2005 para la serie de normas EN13032 y la norma LM-79.
* Información actualizada del producto y términos generales de garantía disponibles en nuestro sitio web www.DUALRAYS.com
* Los detalles sobre los flujos luminosos y las potencias para índices individuales se indican en la hoja de datos del producto.
* Los valores pueden estar sujetos a cambios debido a la clasificación de los LED.
* Los parámetros de la hoja de datos se dan para Ta=25°C, basados en 4000K/80Ra, 10% de eficiencia mayor con 70Ra
1. Apague primero la luminaria.
2. Retire con cuidado la cubierta IP65 con la mano.
3. Ajuste el interruptor deslizante con la mano a la configuración deseada - NO utilice ninguna herramienta metálica.
4. Vuelva a colocar la cubierta IP65.
5. Encienda la luminaria.
Retire la cubierta. Colocación del dispositivo sensor. Terminado.

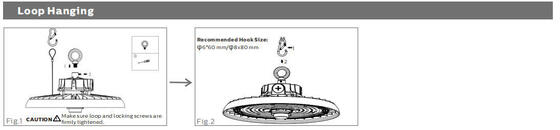

Fijación / Aseguramiento del bucle. Accesorio de gancho/bucle.

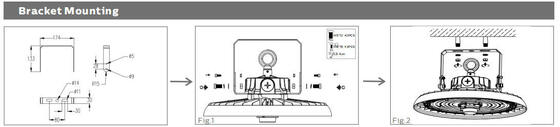

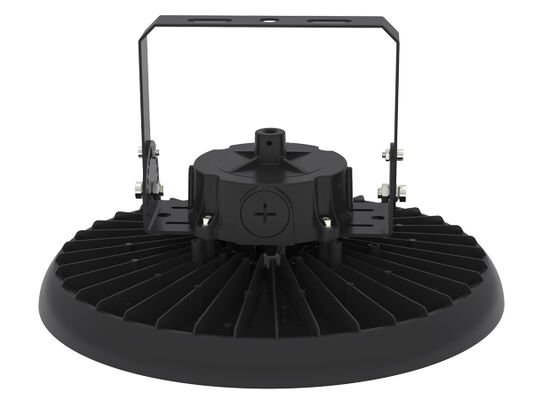

Fijación del soporte a la luminaria. Montaje en superficie / techo.
Apague la alimentación, conecte el cable de CA.
Conexión de atenuación (con driver regulable)
1. Compatible con atenuación 0-10V.
2. Conecte los cables según el diagrama anterior.

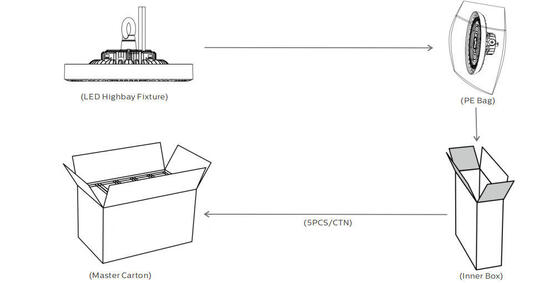

| Potencia/W Caja interior Cartón exterior Cantidad/CTN N.W unitario G.W/Cartón |
| 100 260x260x150mm 790x273x282mm 5PCS 2.3Kg 14.2Kg |
| 150 300x300x150mm 790x313x322mm 5PCS 2.5Kg 14.6Kg |
| 150 350x350x150mm 790x363x372mm 5PCS 2.8Kg 15.2Kg |
Lea todas las instrucciones a continuación antes de la instalación:
* Para evitar descargas eléctricas, asegúrese de que la fuente de alimentación esté apagada antes de la instalación.
* La lámpara debe ser instalada y operada por un electricista o técnico calificado de acuerdo con el Código Eléctrico Nacional y los códigos locales correspondientes.
* Desempaque y examine la lámpara cuidadosamente, informe de cualquier daño y guarde todos los materiales de embalaje si alguna parte del producto resultó dañada durante el transporte.
* Si la lámpara está dañada, ¡no la use!
Declaración:
De acuerdo con la Norma Internacional de luminarias LED, DUALRAYS declara formalmente que los productos de la serie DUALRAYS LED Highbay Light (UFO Highbay) solo se pueden aplicar en entornos interiores o semi-exteriores neutros. Mientras tanto, DUALRAYS promete garantía completa para los productos.
No se permite ninguna aplicación en entornos severos, incluyendo temperaturas altas/bajas, alta humedad, alta salinidad, alta amoníaco, etc., sin la confirmación oficial del fabricante. Si ocurre alguna mala aplicación, la política de garantía ya no estará garantizada.
* Equipo profesional: >15 años de experiencia, fábrica propia, >10 ingenieros, potente capacidad de producción y sistema de gestión de control de calidad, proporciona productos y servicios de buena calidad;
* Marca fiable: Cooperación estable y a largo plazo con clientes europeos, ha recibido altos elogios y confianza, y tiene almacén en los Países Bajos para un mejor servicio;
* Proporcionar simulación DIALux: Envíenos los parámetros de sus aplicaciones, como distancia, altura, anchura, etc., nuestro equipo de ingenieros realizará la simulación según sus necesidades y le recomendará el mejor producto;
* Todas nuestras luminarias LED cumplen con las normas CE, RoHS. TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 listados para los productos líderes.
