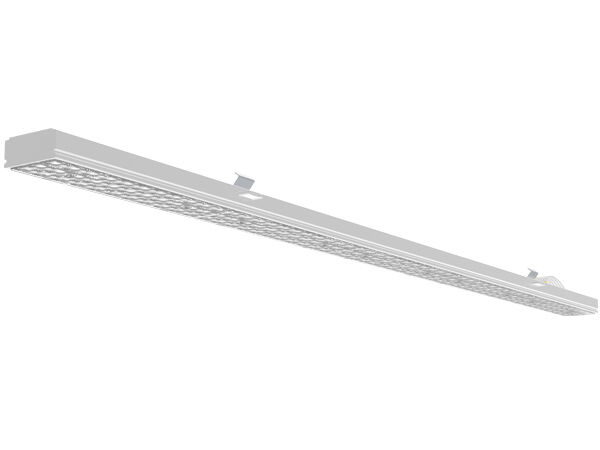

Módulo Lineal LED Click-fast 75W Universal DIP con Conmutación Universal para Reemplazo Fluorescente T5/T8 con 160LPW y Conmutación Trifásica Extensible hasta 7 años de Garantía

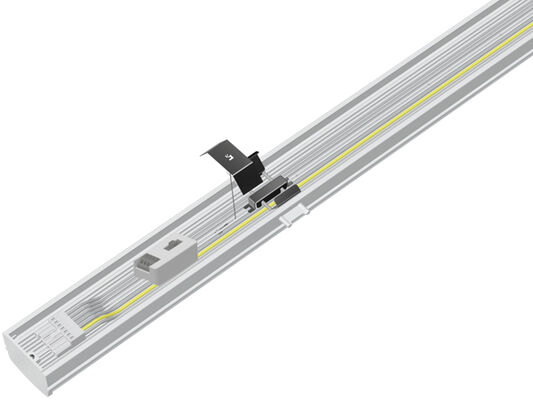

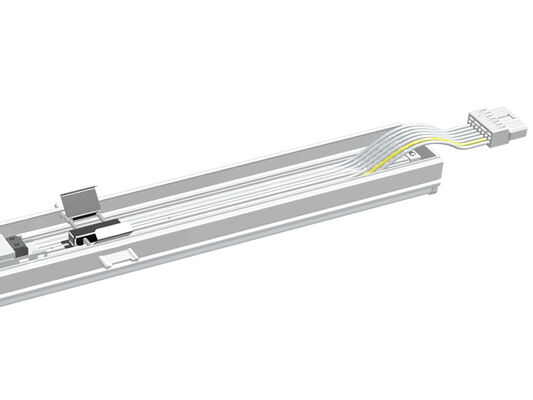

El módulo lineal de retrofit RM5 está desarrollado para reemplazar luminarias fluorescentes T5/T8 existentes en sistemas de rieles.

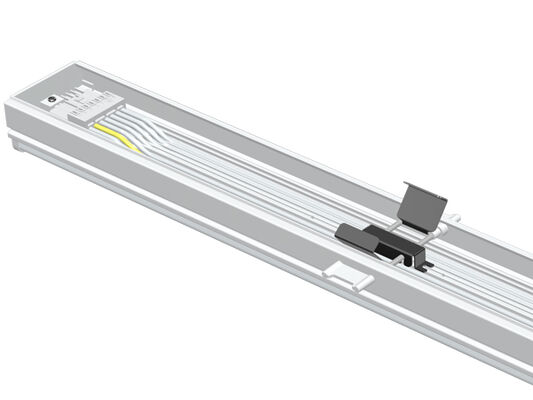

Para las luminarias fluorescentes convencionales, los cables originales en el riel de conexión se pueden enganchar, y el cable de enlace está diseñado dentro del módulo a través de conectores WAGO.
conectores.
Funciona con casi todos los sistemas de rieles de conexión instalados en los últimos 25 años, una solución de retrofit perfecta para reemplazar las antiguas luminarias fluorescentes T5/T8 de 2 x 36w, 1 x 58w y 2 x 58w con y sin reflectores.

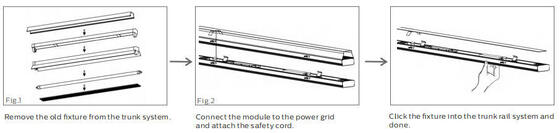

Instalación rápida, fácil reemplazo con el sistema de rieles existente sin herramientas en menos de 40 segundos.
No se requieren modificaciones físicas en el sistema de rieles existente, solo conectar y usar.
Características y Especificaciones Clave
- LEDs SMD2835 de Alto Brillo 0.5W 75LM Driver TRIDONIC/PHILIPS/BOKE con Conmutación DIP;
- Compatible con el 95% de los Sistemas de Rieles de Conexión Líderes Instalados en los Últimos 25 Años;
- Solución de Retrofit Ideal para Reemplazar Lámparas Fluorescentes T5/T8 de 2x36W, 1x58W y 2x58W o Tubos LED con y sin Reflectores;
- Ópticas Opcionales de 30/60/90/110/Doble 25/25L/25R, 120 (con Cubierta de PC);
- Protección IP40/IK08;
- No se Requieren Modificaciones Físicas en el Sistema de Rieles Existente;
- Cadena de Seguridad Reservada para Ahorro de Costos de Mano de Obra y Doble Garantía de Seguridad;
- Varios Controles Inteligentes: 1-10V, DALI, Sensor de Movimiento, Sensor de Luz Diurna, Zigbee y Emergencia;
- Monofásico (L/N/E) o Trifásico (L1/L2/L3/N/FG) Opcional;
- Vida útil L80/B10 @ 58.000 horas;
- Personalización disponible para proyectos especiales;
Opciones Disponibles
- Driver: Driver TRIDONIC / PHILIPS / BOKE No-SELV
- Controles y Atenuación: 1-10V, DALI, Sensor de movimiento, Sensor de luz diurna, Zigbee y Emergencia
- Ángulos de haz: Ópticas Opcionales de 30/60/90/110/Doble 25/25L/25R, 120 (con Cubierta de PC)
- Monofásico (L/N/E) o Trifásico (L1/L2/L3/N/FG) Opcional;

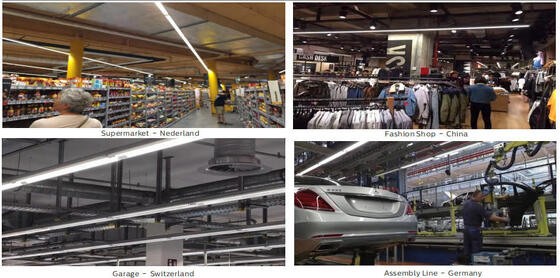

Aplicaciones Recomendadas
- Grandes Superficies Comerciales;
- Naves Industriales;
- Espacios de Almacenamiento;
- Naves de Fábrica;
- Otras Aplicaciones Semi-industriales;

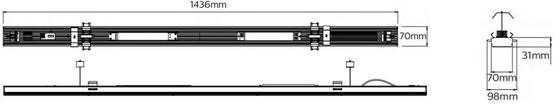

Especificaciones Técnicas
Sistema General
| Material de la Carcasa |
Aluminio extruido según la norma EN755 |

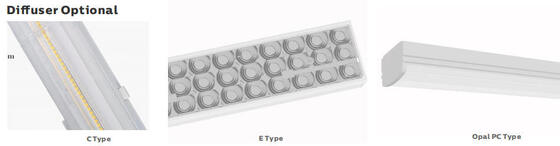

| Material del Difusor |
PC/PMMA extruido según la norma UNE-EN ISO 21305-1:2020, filtro UV condicional (IK10) |
| Color de la Carcasa |
Blanco (RAL9016), Otros colores opcionales |
| Control de Grupo |
Conmutación Trifásica Opcional, L1 /L2 /L3 se pueden cambiar mediante interruptor DIP |
| Disipación Térmica de los LEDs |
A través del cuerpo del luminario de AL 6063 sin aletas, sin fluidos conductores. Disipación por convección pasiva asegurando el contacto térmico con los módulos LED a través de pasta de soldadura sin plomo de alta conductividad |
| Tipo de Lámpara |
LED Intercambiable |
| Salida de Luz |
Directa |
| Altura de Montaje Recomendada |
2 - 12 metros |
| Mantenimiento |
Driver / Lente Abierto / Cerrado con tornillo |
| Driver |
Corriente constante con potencia ajustable mediante interruptor DIP, empotrado en el luminario, precableado |
| Control de Atenuación |
ON-OFF | Atenuación 1-10V | DALI-2 | Mesh | Zigbee | Casambi |
| Clasificación IP |
IP40 |
| Clasificación IK |
IK08 |
| Clase de Protección |
Clase I |
| Alambre Incandescente |
850°C (Menos de 30s) |
| Entrada de Cable |
H05RN-F 3*2.5mm2 | H05RN-F 5*2.5mm2 (Sección máx. 4.0mm2) |
| Instalación |
Reemplazo Directo |
| Función Inteligente |

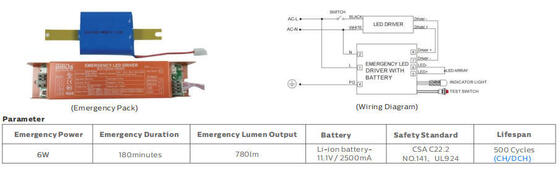

Emergencia |
Sistema Eléctrico

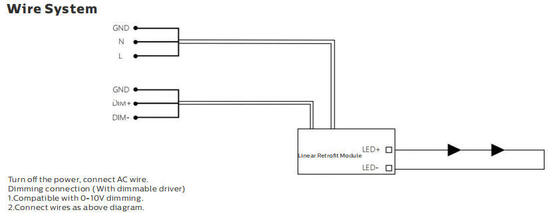

| Cableado Continuo |
3x2.5mm2/5x2.5mm2 + cable de atenuación 2x1.5 mm2 como estándar |
| Voltaje Principal |
220~240VAC/ 50/60Hz, 180-264VDC |
| Factor de Potencia (PF) |
≥0.93 |
| Distorsión Armónica Total (THD) |
<10% |
| Tipo de Salida |
No SELV (no aislado) |
| Factor de Parpadeo |
<1% |
| Medida de Visibilidad Estroboscópica (SVM) |
<0.4 |
| Perceptibilidad de Efectos Estroboscópicos (Pst) |
<1 |
| Conexión de Terminal |
Cableado de bucle incluido, conector WAGO de 5/7 polos |
| Potencia de los Luminarios |
B10A |
B16A |
C10A |
C16A |
| 75W |
18 |
29 |
26 |
42 |
Sistema Fotométrico
| LEDs |
SMD2835 (0.5W) |
| CCT (Temperatura de Color Correlacionada) |
CCT Única (3000K | 4000K | 5000K | 5700K | 6500K)
3 CCT opcionales (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K a elegir)
|
| CRI (Índice de Reproducción Cromática) |
>80Ra estándar (>90Ra para CRI más alto disponible) |
| Seguridad Fotobiológica |
RG0 (exento de riesgo) |
| EEC (Clase de Eficiencia Energética) |
A++ |
| SDCM (Desviación Estándar de Concordancia de Color) |
<5 (SDCM<3 Opcional) |
| UGR (4H, 8H) |
24.9 (Transversal) 23.4 (Longitudinal) |

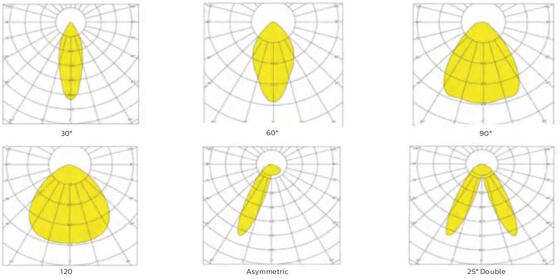

| Ángulo del Haz |
30° | 60° | 90° | 120° | Asimétrico 25° I | Asimétrico 25° D | Doble 25° |
| Vida Útil Promedio del Luminario |
100.000 horas (L80B10) |
| Mantenimiento de Lúmenes al final de la vida útil |
>70% |
| Eficiencia Luminosa |
160LPW (PROLine) Opcional |
| Producto |
Módulo Lineal LED de Retrofit RM |
| Potencia Nominal |
75W DIP (25~75W) |
| Lúmenes Entregados @ 5000K, CRI>80 (PRO) |
Máx. 12.000lm |
Condiciones de Operación
| Temperatura / Humedad de Operación |
-20~ +50°C (-4°F ~ 122°F) / 5~85% HR, sin condensación |
| Temperatura / Humedad de Almacenamiento |
-40~ +60°C (-40°F ~ 140°F) / 5~85% HR, sin condensación |
| Tiempo Útil Promedio de LED L90B10 |
≥0.96 |
| Vida Nominal Nominal (Tp <70°C) |
Hasta 100.000H |
| MTBF del Driver |
500.000H, MIL-HDBK-217F(25°C) |
| Resistente a Vibraciones |
10~500Hz, 5G 12min / 1ciclo, período de 72min. Cada uno a lo largo de los ejes X,Y,Z |
| Ruido Acústico |
<25dB (distancia de 30cm, operación normal) |
| Garantía |
5 Años (Extensible hasta 7 años) |
Certificaciones
| Certificado Global |
ENEC | CE | RoHS | Marca D | Listado KEMA-KEUR, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Directivas de Seguridad |
EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Directivas EMC |
EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Otras Directivas |
IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Tolerancia de flujo luminoso, tolerancia de potencia y tolerancia de temperatura de color ±5%, 5000K y CRI>80.
* Haz de luz, distribución de intensidad de luz y eficiencia de luz examinados de acuerdo con la norma EN ISO 17025:2005 para la serie de normas EN13032 y la norma LM-79.
* Información actualizada del producto y términos generales de garantía disponibles en nuestro sitio web www.DUALRAYS.com
* Información detallada sobre flujos luminosos y potencias para índices individuales indicada en la hoja de datos del producto.
* Los valores pueden estar sujetos a cambios debido a la clasificación de los LED.
* Parámetros en la hoja de datos dados para Ta=25°C, basados en 4000K/80Ra, 10% de eficiencia mayor con 70Ra

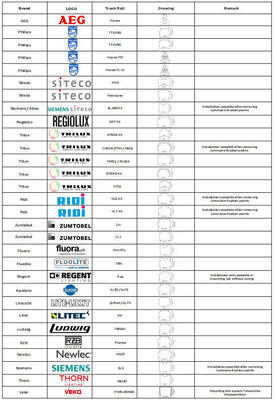

Lista de Sistemas Compatibles
Instrucciones de Instalación y Seguridad
- Para evitar descargas eléctricas, asegúrese de que la fuente de alimentación esté apagada antes de la instalación
- La lámpara debe ser instalada y operada por un electricista o técnico calificado de acuerdo con el Código Eléctrico Nacional y los códigos locales correspondientes
- Desempaque y examine la lámpara cuidadosamente, reporte cualquier daño y guarde todos los materiales de embalaje si alguna parte se dañó durante el transporte
- Si la lámpara está dañada, ¡no la use!
Declaración del Fabricante
De acuerdo con la Norma Internacional de luminarias LED, DUALRAYS declara formalmente que los productos de la serie DUALRAYS LED Linear Light (Módulo Lineal de Retrofit) solo están permitidos para ser aplicados en entornos interiores o semi-exteriores neutros. DUALRAYS promete garantía completa para los productos. Cualquier aplicación en entornos severos, incluyendo temperaturas altas/bajas, alta humedad, alta salinidad, alta amoníaco, etc., no está permitida sin confirmación oficial del fabricante. Si ocurre alguna mala aplicación, la política de garantía ya no está garantizada.
Capacidades de la Empresa
- Equipo Profesional:>15 años de experiencia, fábrica propia, >10 ingenieros, potente capacidad de producción y sistema de gestión de control de calidad
- Marca Confiable: Cooperación estable a largo plazo establecida con clientes europeos, almacén en los Países Bajos para un mejor servicio
- Simulación DIALux: Nuestro equipo de ingeniería proporciona servicios de simulación basados en sus parámetros de aplicación
- Estándares de Calidad: Todas las luminarias LED cumplen con las normas CE, RoHS con certificaciones TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80
Información de Envío
Para pedidos pequeños, se recomienda el envío exprés. Para pedidos a granel, el envío marítimo o ferroviario (destino Europa) es el más rentable pero lleva más tiempo. Para pedidos urgentes, sugerimos transporte aéreo al aeropuerto más la entrega de nuestro socio de envío a su puerta.
Preguntas Frecuentes
P1: ¿Cuál es la garantía para la luz tubular LED TB7?
R: 5 años de garantía. Si ocurren problemas de calidad de nuestro lado durante este período, cubriremos los costos de envío y reemplazo.
P2: ¿Qué métodos de pago aceptan?
R: Aceptamos múltiples métodos de pago, incluyendo Western Union, PayPal, T/T, L/C. El pago estándar para pedidos a granel es T/T: 30% por adelantado, 70% de saldo antes del envío. La información bancaria se proporciona en la PI.
P3: ¿Qué es CRI?
R: CRI (Índice de Reproducción Cromática) indica la precisión con la que aparecen los colores bajo la luz. Un CRI más alto proporciona una mejor precisión de color a un costo mayor. El CRI estándar es >80Ra, con 90Ra disponible a un costo mayor.
P4: ¿Puedo comprar solo la carcasa por separado?
R: Solo suministramos luminarias completas, pero hay opciones SKD/CKD (Semi-desmontado/Completamente desmontado) disponibles.
P5: ¿Hay un costo de envío barato para importar a nuestro país?
R: Para pedidos pequeños, se recomienda el envío exprés. Para pedidos a granel, el envío marítimo o ferroviario (destino Europa) es el más rentable. Para pedidos urgentes, se sugiere el transporte aéreo al aeropuerto más el servicio de entrega.
P6: ¿Podemos obtener soporte si tenemos nuestra propia posición en el mercado?
R: Por favor, infórmenos de sus requisitos detallados del mercado. Discutiremos y propondremos sugerencias útiles para encontrar la mejor solución para usted.
P7: ¿Qué funciones de atenuación están disponibles?
R: DALI, PIR, atenuación 1-10V disponibles. Sensor de luz diurna incorporado disponible para opciones de control inteligente.
P8: ¿Cuáles son las aplicaciones de su luz tubular LED TB7?
R: Las aplicaciones incluyen: Reemplazo de NCF fluorescentes; Plantas de Procesamiento de Alimentos; Instalaciones Químicas; Almacenes de Establo de Animales; Lugares de Lavado de Autos; Ubicaciones Exteriores e Interiores.
