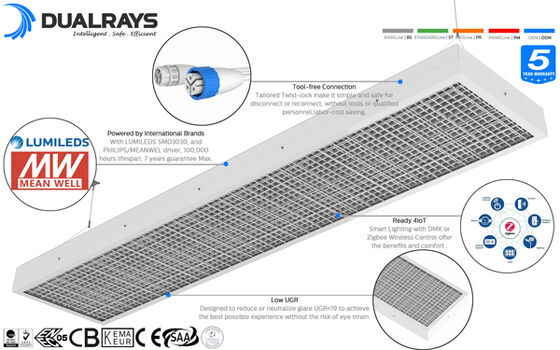

* Fuente de luz LED SAN'AN SMD2835 (0,5 W) de alto brillo con CRI>80Ra, controlador SOSEN/Meanwell opcional;
* Bajo deslumbramiento, especialmente adecuado para soluciones de iluminación de pabellones deportivos interiores;
* Protección IP65 / IK10;
* Ángulo de haz de 120°;
* Protección IP20/IK10;
* UGR<19;

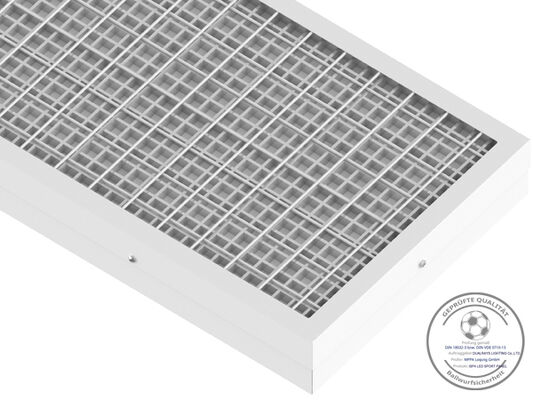

* Aprobación de prueba de impacto de bola DIN18032-3 (DIN VDE 0710-13)

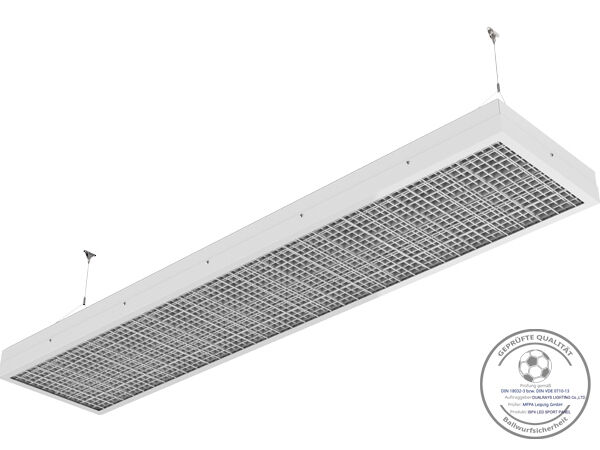

* Múltiples instalaciones: suspensión, montaje en techo opcional;
* Varios controles inteligentes: 1-10V, Zigbee y DALI opcionales;
* Sin UV ni IR y completamente libre de mercurio;
* L80/B10 @ 76.000h;
* Soportado personalizado para proyectos especiales;
Opciones:
> Controlador: Controlador MEANWELL / SOSEN / PHILIPS Non-SELV opcional.
> Controles y atenuación: 1-10V, Zigbee y DALI opcionales;
> Instalación: Suspensión, montaje en techo opcional;

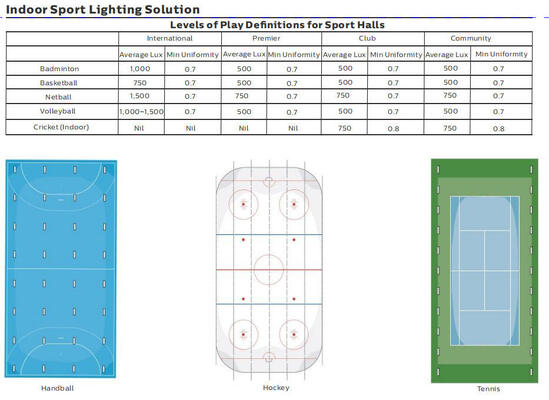

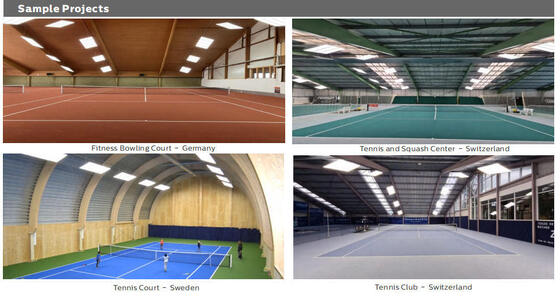

> Pista de tenis;
> Estadio deportivo interior;
> Pista de bádminton;
> Pabellón deportivo;
> Pasillo/Galería/Corredor
| Sistema General |
| Material de la carcasa: Aluminio extruido según la norma EN755 |
| Material del difusor: PC extruido según la norma UNE-EN ISO 21305-1:2020, filtro UV condicional (IK10) |
| Color de la carcasa: Blanco (RAL9016), otros colores opcionales |
| Uniformidad: >0,70 (DIN EN 12193 Clase I) |
Disipación térmica de los LED: A través del cuerpo de la luminaria de aluminio 6063 sin aletas, sin fluidos conductores. Disipación por convección pasiva
asegurando el contacto térmico con los módulos LED a través de una pasta de soldadura sin plomo de alta conductividad |
| Tipo de lámpara: LED intercambiable |
| Salida de luz: Directa |
| Altura de montaje recomendada: 5 - 15 metros |
| Mantenimiento: Difusor abierto/cerrado con tornillo |
| Controlador: Corriente constante con potencia ajustable opcionalmente mediante interruptor DIP, integrado en la luminaria, precableado |
| Control de atenuación: ON-OFF | 1-10V | DALI2 | Atenuación Zigbee |
| IP (Clasificación de protección de ingreso): IP20 |
| IK (Resistencia al impacto): IK10 |
| Clase de protección: Clase I |
| Alambre incandescente: 850°C (menos de 30 s) |
| Entrada de cable: H05RN-F 3*1,5 mm² | H05RN-F 5*1,5 mm² (sección máx. 4 mm²) |

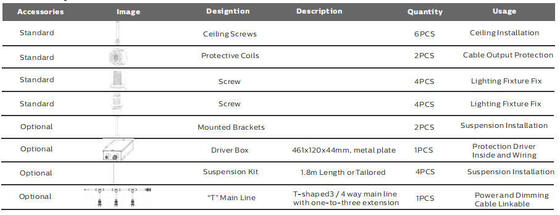

| Instalación: Montaje en techo | Colgante por bucle |
| Función inteligente: Emergencia |
| Sistema Eléctrico |
| Cableado pasante: Cables de 3*1,5 mm² | 5*1,5 mm² | 3*2,5 mm² | 5*2,5 mm² pasantes opcionales |
| Tensión principal: 220~240VAC/ 50/60Hz, 180-264VDC |
| Factor de potencia (PF): ≥0,96 |
| Distorsión armónica total (THD): <10% |
| Tipo de salida: Non-SELV (no aislado) |
| Factor de parpadeo: <1% |
| Medida de visibilidad estroboscópica (SVM): <0,4 |
| Perceptibilidad de efectos estroboscópicos (Pst): <1 |
| Conexión de terminal: 3*1,0 mm² como estándar, máx. 3x2,5 mm² + 2x1,5 mm² cable de atenuación, extremos de cable libres, longitud a medida |
| Potencia de las luminarias B10A B16A C10A C16A |
| 100W 13 20 19 32 |
| Módulo a través de disyuntores LSS 150W 9 14 13 21 |
| 200W 6 10 9 15 |
| Sistema de fotometría |
| LED: SMD2835 (0,5 W) |
| CCT (Temperatura de color correlacionada): CCT única (3000K | 4000K | 5000K | 5700K | 6500K) |
| CRI (Índice de reproducción cromática): >80Ra para estándar (>90Ra para CRI más alto disponible) |
| Seguridad fotobiológica: RG0 (exento de riesgo) |
| EEC (Clase de eficiencia energética): A++ |
| SDCM (Desviación estándar de coincidencia de color): <5 (SDCM<3 Opcional) |
|
UGR (4H, 8H): 24,9 (Transversal)
23,4 (Longitudinal)
|
| Ángulo del haz: 120° |
| Vida útil media útil de la luminaria: 95.000 horas (L80B10) |
| Mantenimiento del flujo luminoso al final de la vida útil: >70% |
| Eficiencia luminosa: 130LPW (PROLine) |
| Potencia nominal: 100W 150W 200W |
Lúmenes entregados
@ 5000K, CRI>80 (PRO) 13.000lm 19.500lm 26.000lm |
| Condiciones de operación |
| Temperatura/humedad de operación: -20~ +50°C (-4°F ~ 122°F) / 5~85% HR, sin condensación |
| Temperatura/humedad de almacenamiento: -40~ +60°C (-40°F ~ 140°F) / 5~85% HR, sin condensación |
| Tiempo de vida útil medio de los LED L90B10: ≥0,96 |
| Vida útil nominal nominal (Tp <70°C): Hasta 100.000HMTBF del controlador: 500.000H, MIL-HDBK-217F (25°C) |
| Resistente a vibraciones: 10~500Hz, 5G 12min / 1 ciclo, período de 72min. Cada uno a lo largo de los ejes X, Y, Z |
| Ruido acústico: <25dB (distancia de 30 cm, operación normal) |
| Garantía: 5 años (extensible hasta 7 años) |
| Certificaciones |
| Certificado Global: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Directivas de seguridad: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Directivas EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Otras directivas: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
| * Tolerancia de flujo luminoso, tolerancia de potencia y tolerancia de temperatura de color ±5%, 5000K y CRI>80. |

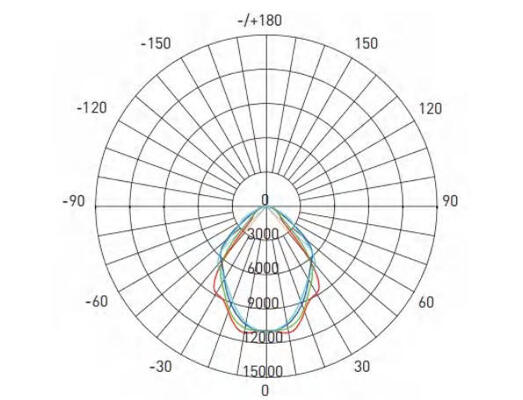

* El haz de luz, la distribución de la intensidad luminosa y la eficiencia lumínica se examinaron de acuerdo con la norma EN ISO 17025:2005 para la serie de normas EN13032 y la norma LM-79.
* Información actualizada del producto y términos generales de garantía disponibles en nuestro sitio web www.DUALRAYS.com
* Los detalles sobre los flujos luminosos y las potencias para índices individuales se indican en la hoja de datos del producto.
* Los valores pueden estar sujetos a cambios debido a la clasificación de los LED.
* Los parámetros de la hoja de datos se dan para Ta=25°C, basados en 4000K/80Ra, 10% de eficiencia superior con 70Ra

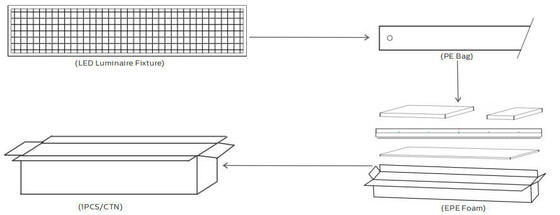

Potencia/W Caja interior Cartón exterior Ctd/CTN N.W unit G.W/Carton
| 100 Nil 1580x380x140mm 1PCS 12,2Kg 13,8Kg150 Nil 1580x380x140mm 1PCS 12,8Kg 14,6Kg |
| 200 Nil 1580x380x140mm 1PCS 14,3Kg 15,9Kg |
| Por favor, lea todas las instrucciones a continuación antes de la instalación: |
| * Para evitar descargas eléctricas, asegúrese de que la fuente de alimentación esté apagada antes de la instalación. |
* La lámpara debe ser instalada y operada por un electricista o técnico calificado de acuerdo con el Código Eléctrico Nacional y los códigos locales correspondientes.
* Desembale y examine la lámpara cuidadosamente, informe de cualquier daño y guarde todos los materiales de embalaje si alguna parte del producto resultó dañada durante el transporte.
* ¡Si la lámpara está dañada, no la use!
Declaración:
De acuerdo con la Norma Internacional de luminarias LED, DUALRAYS declara formalmente que los productos de la serie DUALRAYS LED Highbay Light (UFO Highbay) solo se pueden aplicar en entornos interiores o semi-exteriores neutros. Mientras tanto, DUALRAYS promete garantía completa para los productos.
No se permite ninguna aplicación en entornos severos, incluyendo temperaturas altas/bajas, alta humedad, alta salinidad, alta amoníaco, etc., sin la confirmación oficial del fabricante. Si ocurre alguna mala aplicación, la política de garantía ya no estará garantizada.
*
