* Los LED de alta luminosidad de SAN'AN LUXEON SMD3030 2D / SMD5050, Meanwell XLG / PHILIPS Driver son opcionales.
* "Térmico de alta precisión" (ADC12 AL), excelente conductividad térmica;
* Protección IP65 / IK10
* 30°/60°/90°/120° Simétrico,49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50° Asímétrico,
45° polarizado, 60° polarizado (en desarrollo) óptico Opcional;
* Varios controles inteligentes: 1-10V, DALI, DMX512, Zigbee por opción;
* Sin UV ni IR y completamente libre de mercurio;
* L80/B10 @ 100.000 h;
* Soporte personalizado para proyectos especiales;
Las opciones:
> Conductor: Meanwell//SOSEN/PHILIPS,DURALYS conductor desarrollado por el propio fabricante, duradero y compacto.
> LED: LED LUMILEDS/SAN'AN son opcionales;
> Eficiencia: 130LPW/160LPW Opcional;
> Controles y atenuación: 1-10V, DALI, DMX512, Zigbee por opción;
> Lente óptica: 30°/60°/90°/120° Simétrica, 49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50° Asimétrica,
45° polarizado, 60° polarizado (en desarrollo) óptico Opcional;
> Iluminación de los aeropuertos y puertos;
> Aplicaciones de iluminación deportiva recreativa (futbol, hockey, baloncesto, golf, tenis, etc.)
> Iluminación de las zonas de mástil alto;
> Iluminación de fachadas de edificios grandes;
> Parking y zonas industriales;
> rotondas y cruces de autopistas;
| Sistema general |
| Material de la carcasa: aluminio ADC12 fundido a presión alta EN AC-43000, EN AC-43100, EN AC-43400, EN AC-44100, EN AC-47100 recubierto en polvo de acuerdo con la norma UNE EN 1706. |
| Color de la carcasa: negro metálico (RAL9017), otros colores opcionales |
| Las juntas de sellado: espuma de silicona |
Diodos de disipación térmica: a través del cuerpo de la lámpara ADC12 AL sin aletas, sin fluidos conductores.
el contacto térmico con los módulos LED mediante una pasta de soldadura libre de plomo de alta conductividad |
| Brackets: Bracket en forma de U con 360° de rotación |
| Alturas recomendadas de montaje: 5 - 20 metros |
| Mantenimiento: Fácil, apertura con un conductor de tornillo, concepto modular para un fácil reemplazo de componentes: LED, conductores, SPD. |
Controlador: controlador ajustable y programable con corriente constante, integrado en la caja del controlador, pre-cableado
dentro de una caja de conducción galvanizada. |
| IP (Clasificación de protección contra la entrada): IP66 |
| La resistencia al impacto: IK10 |
| Clase de protección: Clase I |
| Entrada del cable: H05RN-F 3 * 1.5mm2 |
| Resistencia a las sobretensiones: CM: 10kV, DM: 6kV |
| SPD (opcional): 10kV-10kA, tipo II, con señal LED y fusible térmico para desconectar la carga al final de su vida útil |

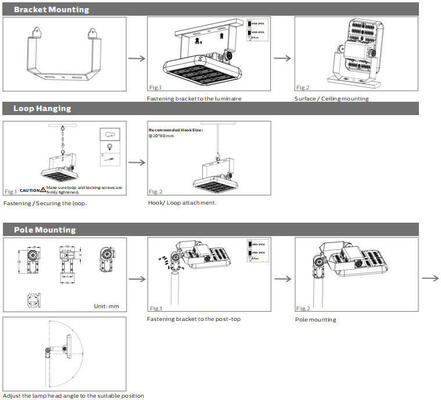

| Instalación: Instalación con soporte, adecuada para su instalación en el suelo, pared, mástil alto y otro plano sólido |
| Función inteligente: 0-10V, PWM, control de tiempo, DMX, Zigbee, DALI |
| Sistema eléctrico |
| Tensión principal: 100 ~ 277VAC / 50 ~ 60Hz. |
| Factor de potencia (PF): ≥ 0.95 |
| Distorción armónica total (THD): < 10% |
| Tipo de salida: no SELV ((no aislado) |
| Factor de parpadeo: < 1% |
| Eficiencia del conductor: > 90% |
| Clasificación energética: A++ IPEA>1.15 |
| Sistema de fotometría |
| Los LED: SMD3030 / SMD5050 son opcionales |
| CCT (temperatura de color correlacionada): CCT único (3000K, 4000K, 5000K, 5700K, 6500K) |
| CRI (índice de reproducción del color): > 70Ra para el estándar (> 80Ra para el CRI más alto disponible) |
| Seguridad fotobiológica: RG0 (exento de riesgo) |
| Relación de potencia luminosa hacia arriba: ULOR 0% |
| Relación de salida luminosa hacia abajo: DLOR 100% |
| Indice de reflexión: entre D5 y D6 (dependiendo de la distribución de la luz) |
| Categoría de intensidad luminosa: entre G*4 y G*6 (dependiendo de la distribución de la luz) |
| Flujo luminoso CIE no3: > 95% |
| SDCM (desviación estándar de coincidencia de colores): < 6 |
|
En el caso de las máquinas de ensayo, el valor de las pruebas de ensayo se calculará en función de las características de las máquinas de ensayo.
45° polarizado, 60° polarizado (en desarrollo)
|
| Duración útil media de las luminarias: 100.000 horas (L80B10) |
| Mantenimiento del lumen a e.o.l.: > 70% |
| Eficiencia luminosa: 130LPW (PROLine) ∙ 160LPW (PRIMELine) opcional |
| Potencia nominal: 50W 100W 150W 200W 300W 400W 500W |
|
Lumens entregados
En el caso de los productos de la categoría II, los productos de la categoría III incluidos en el anexo II se clasifican en el anexo II.
|
| (PRIME) 8.000lm 16.000lm 24.000lm 32.000lm 48.000lm 64.000lm 80.000lm |
| Condición de funcionamiento |
| Temperatura de funcionamiento / humedad: -40 ~ +50 °C (-40 °F ~ 122 °F) / 10 ~ 90% RH, no condensado |
| Temperatura de almacenamiento / Humedad: -40 ~ +80 °C (-40 °F ~ 176 °F) / 10 ~ 90% RH, no condensado |
| Tiempo útil medio del LED L80B10: ≥100.000H |
| Duración nominal nominal (Tp < 70°C): hasta 100.000 horas |
| La velocidad máxima de conducción: 500.000H,MIL-HDBK-217F ((25°C) |
| Resistencia a las vibraciones: 10~500Hz,5G 12min / 1 ciclo, período de 72min. Cada uno a lo largo de los ejes X,Y,Z |
| No obstante lo dispuesto en el punto 6.2.3.1, los requisitos de seguridad se aplicarán a los vehículos de las categorías M1 y M2 incluidos en el anexo I. |
| Garantización: 5 años (prórroga hasta 7 años) |
| Certificaciones |
| Certificado global: ENEC CE RoHS D-marcado KEMA-KEUR Listado, SAA C-Tick RCM CB ETL/CETL DLC Premium |
| Directivas de seguridad: EN 60598-1 |
| Las directivas EMC: EN 55015 EN 61547 EN 61000-3-2 EN 61000-3-3 EN 61347-2-13 EN 61347-1 EN 62384 |
| Otras directivas: IEC 62262 EN 13032-4 EN 62717 EN 6272-1 EN 6272-2-1 EN 61643-11 |
* Tolerancia al flujo luminoso, tolerancia a la potencia y tolerancia a la temperatura del color ±5%, 5000K y CRl>70.
* El haz de iluminación, la distribución de la intensidad luminosa y la eficiencia luminosa se examinaron de acuerdo con la norma EN ISO 17025:2005 para la serie de normas EN13032 y la norma LM-79.
* Información actualizada del producto y condiciones generales de garantía disponibles en nuestro sitio web www.DUALRAYS.com
* La información detallada sobre los flujos luminosos y las potencias para los índices individuales se indica en la ficha de datos del producto.
* Los valores pueden estar sujetos a cambios debido a la inclinación del LED.
* Los parámetros en la ficha de datos se dan para Ta=25°C, basados en 5000K/70Ra.
* Tolerancia de potencia con versión ZHAGA o fuente de alimentación D4i/SR: ±10%.
Apaga la energía, conecta el cable de CA.
Conexión de atenuación (con conductor atenuable)
1- Compatible con oscurecimiento de 0-10V.
2Conecte los cables como en el diagrama anterior.

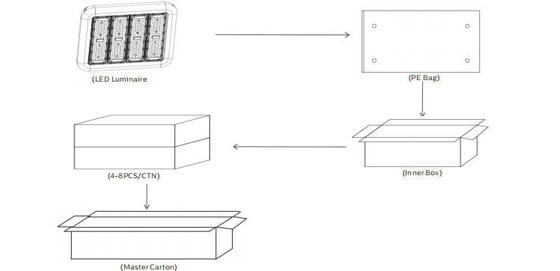

| Potencia/W Caja interna Caja exterior QTY/CTN Unidad N.W G.W/Caja |
| 50 260x150x425mm 635x540x445mm 8PCS 3.6Kg 32.8Kg |
| 100 300x150x425mm 635x620x445mm 8PCS 5.8Kg 51.6Kg |
| 150 405x150x425 mm 635x420x445 mm 4PCS 7.4Kg 33.5Kg |
| 200 415x150x410 mm 635x430x430 mm 4PCS 9.3Kg 42.7Kg |
| 250 415 x 150 x 485 mm 415 x 150 x 485 mm 1 PCS 13.9 Kg 16.3 Kg |
| 300 415x150x560 mm 415x150x560 mm 1 PCS 16.3Kg 19.5Kg |
| 400 415 x 150 x 560 mm 415 x 150 x 560 mm 1 PCS 19.5 Kg 22.8 Kg |
| 500 415 x 150 x 635 mm 415 x 150 x 635 mm 1 PCS 22.8 Kg 25.5 Kg |
Por favor, lea todas las instrucciones siguientes antes de instalar:
* Para evitar descargas eléctricas, asegúrese de que la fuente de alimentación esté apagada antes de la instalación.
* La lámpara debe ser instalada y operada por un electricista o técnico cualificado de acuerdo con el Código Nacional de Electricidad y los correspondientes códigos locales.
* Desempaque y examine cuidadosamente la lámpara, informe cualquier daño y guarde todos los materiales de embalaje si alguna parte del producto se dañó durante el transporte.
* Si la lámpara está dañada, no la use.
Declaración:
De acuerdo con el estándar internacional de luminarias LED,aquí DUALRAYS declara formalmente que los productos de la serie DUALRAYS LED Highbay Light (UFO Highbay) solo pueden aplicarse en entornos interiores o semiexteriores neutralesMientras tanto, DUALRAYS promete una garantía completa para los productos.
No se permitirá ninguna aplicación en entornos severos, incluidas temperaturas altas/bajas, humedad alta, salinidad alta, amoniaco alto, etc., sin la confirmación oficial del fabricante.Si ocurre alguna aplicación errónea, la garantía ya no está garantizada.
