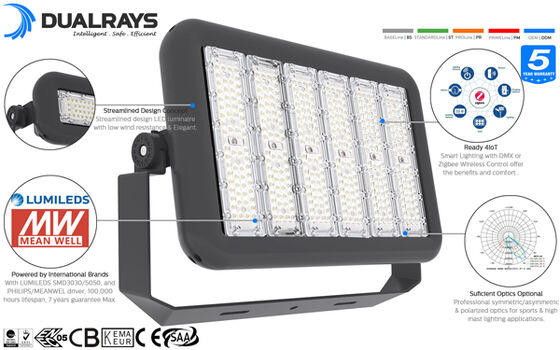

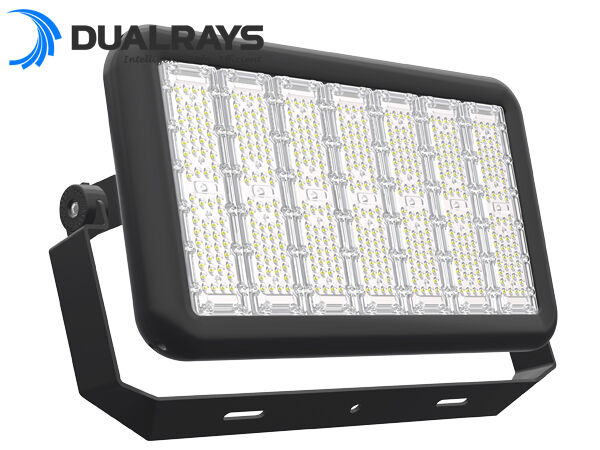

* LEDs de alto brillo SAN'AN LUMILEDS LUXEON SMD3030 2D / SMD5050, controlador Meanwell XLG / PHILIPS opcional;
* ADC12 AL de fundición a presión integrado de precisión, excelente conductividad térmica；
* Protección IP65 / IK10;
* 30°/60°/90°/120° Simétrico, 49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50° Asimétrico,
Óptica polarizada de 45°, polarizada de 60° (en desarrollo) opcional;

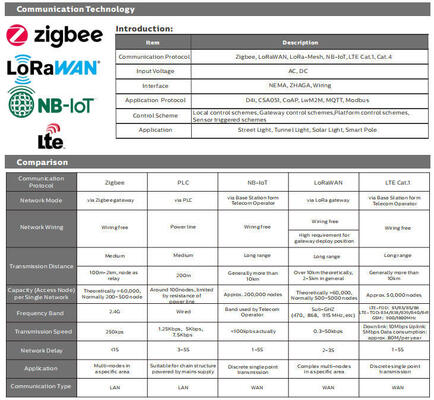

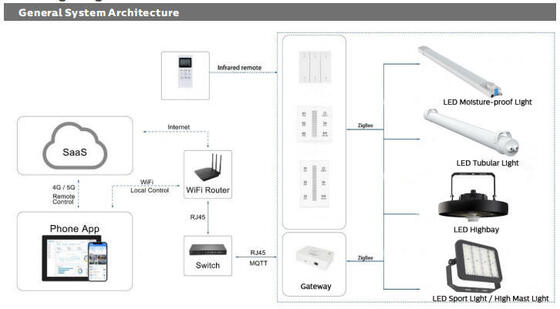

* Varios controles inteligentes: 1-10V, DALI, DMX512, Zigbee opcional;
* Sin UV ni IR y completamente libre de mercurio;
* L80/B10 @ 100.000h;
* Personalizado compatible con proyectos especiales;
Opciones:
> Controlador: Meanwell//SOSEN/PHILIPS, controlador desarrollado por DURALYS, duradero y compacto.
> LEDs: LEDs LUMILEDS/SAN'AN opcionales;
> Eficiencia: 130LPW/160LPW opcional;
> Controles y atenuación: 1-10V, DALI, DMX512, Zigbee opcional;
> Lente óptica: 30°/60°/90°/120° Simétrico, 49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50° Asimétrico,
Óptica polarizada de 45°, polarizada de 60° (en desarrollo) opcional;
> Iluminación de plataforma (aeropuertos) y puertos;

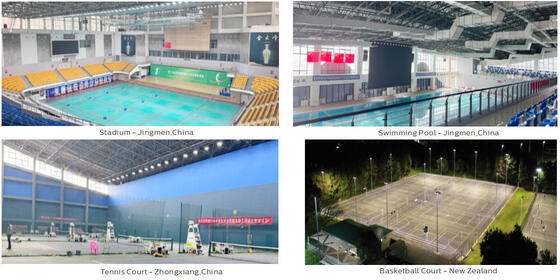

> Aplicaciones de iluminación deportiva recreativa (fútbol, hockey, baloncesto, golf, tenis, etc.);
> Iluminación de áreas de mástil alto;
> Iluminación de fachadas de edificios grandes;
> Áreas de estacionamiento e industriales;
> Rotondas y cruces de autopistas;
| Sistema general |
| Material de la carcasa: Aluminio ADC12 de fundición a presión a alta presión EN AC-43000, EN AC-43100, EN AC-43400, EN AC-44100, EN AC-47100 según la norma UNE EN 1706 con recubrimiento en polvo. |
| Color de la carcasa: Negro metálico (RAL9017), otros colores opcionales |
| Juntas de sellado: Espuma de silicona |
Disipación térmica de los LED: A través del cuerpo de la luminaria de aluminio ADC12 sin aletas, sin fluidos conductores. Disipación por convección pasiva
asegurando el contacto térmico con los módulos LED a través de una pasta de soldadura sin plomo de alta conductividad |

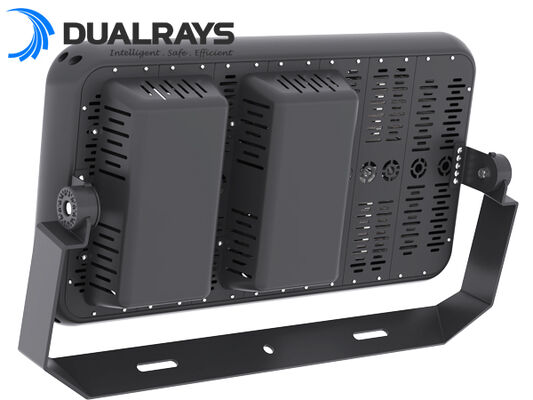

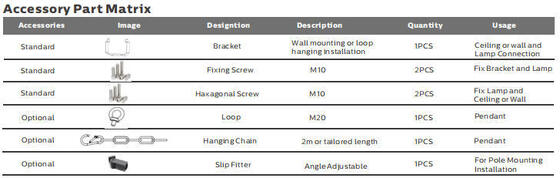

| Soportes: Soporte en forma de U con rotación de 360° |
| Altura de montaje recomendada: 5 - 20 metros |
| Mantenimiento: Fácil, apertura con destornillador, concepto modular para facilitar el reemplazo de componentes: LED, controladores, SPD. |
Controlador: Controlador ajustable y programable de corriente constante. Integrado en la caja del controlador, precableado
dentro de una caja de controlador galvanizada. |
| IP (Índice de protección de ingreso): IP66 |
| IK (Resistencia al impacto): IK10 |
| Clase de protección: Clase Ⅰ |
| Entrada de cable: H05RN-F 3*1.5mm2 | H05RN-F 5*1.5mm2 (Sección máxima 4mm2) |
| Resistencia a la tensión de sobretensión: CM: 10kV, DM: 6kV |
| SPD (opcional): 10kV-10kA, tipo II, con señal LED y termofusible para desconectar la carga al final de la vida útil |

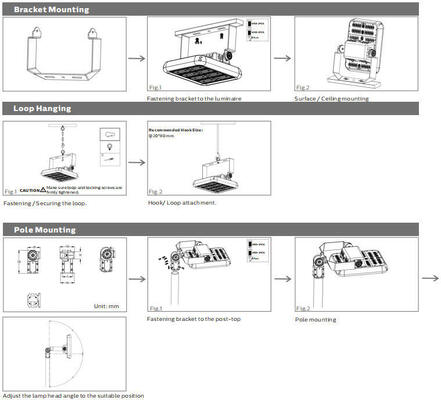

| Instalación: Instalación con soporte, adecuada para la instalación en el suelo, la pared, el mástil alto y otros planos sólidos |
| Función inteligente: 0-10V, PWM, control de tiempo, DMX, Zigbee, DALI |
| Sistema eléctrico |
| Voltaje principal: 100~277VAC/ 50~60Hz | 277~480VAC/ 50~60Hz |
| Factor de potencia (PF): ≥0.95 |
| Distorsión armónica total (THD): ＜10% |
| Tipo de salida: No SELV (no aislado) |
| Factor de parpadeo:<1% |
| Eficacia del controlador: >90% |
| Clase energética: A++ IPEA>1.15 |
| Sistema fotométrico |
| LEDs: SMD3030 / SMD5050 opcional |
| CCT (Temperatura de color correlacionada): CCT único (3000K | 4000K | 5000K | 5700K | 6500K) |
| CRI (Índice de reproducción cromática): >70Ra para estándar (>80Ra para CRI más alto disponible) |
| Seguridad fotobiológica: RG0 (exento de riesgo) |
| Relación de salida de luz ascendente: ULOR 0% |
| Relación de salida de luz descendente: DLOR 100% |
| Índice de deslumbramiento: Entre D5 y D6 (dependiendo de la distribución de la luz) |
| Categoría de intensidad luminosa: Entre G*4 y G*6 (dependiendo de la distribución de la luz) |
| Flujo luminoso CIE nº3: >95% |
| SDCM (Desviación estándar de la coincidencia de color): ＜6 |
|

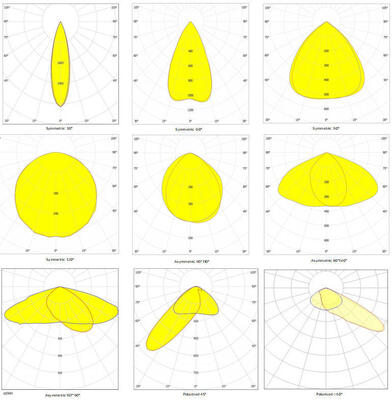

Ángulo de haz: 30°/60°/90°/120° Simétrico, 49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50° Asimétrico,
45° polarizado, 60° polarizado (en desarrollo)
|
| Vida útil media útil de la luminaria: 100.000 horas (L80B10) |
| Mantenimiento del flujo luminoso al final de la vida útil: >70% |
| Eficacia luminosa: 130LPW (PROLine) | 160LPW (PRIMELine) Opcional |

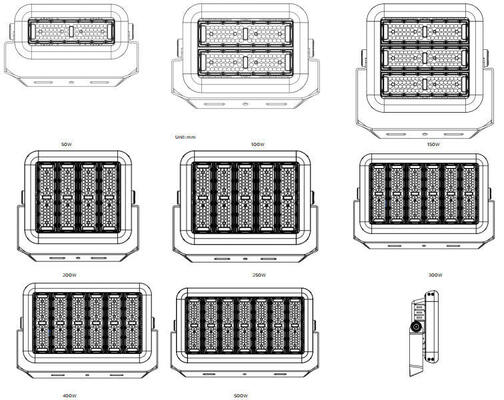

| Potencia nominal: 50W 100W 150W 200W 300W 400W 500W |
|
Lúmenes entregados
@ 5000K, CRl>70 (PRO) 6.500lm 13.000lm 19.500lm 27.000lm 39.000lm 52.000lm 65.000lm
|
| (PRIME) 8.000lm 16.000lm 24.000lm 32.000lm 48.000lm 64.000lm 80.000lm |
| Condición de operación |
| Temperatura / Humedad de funcionamiento: -40~ +50℃ (-40°F ~ 122°F) / 10~90% RH, sin condensación |
| Temperatura / Humedad de almacenamiento: -40~ +80℃ (-40°F ~ 176°F) / 10~90% RH, sin condensación |
| Tiempo útil medio del LED L80B10: ≥100.000H |
| Vida útil nominal nominal (Tp<70℃): Hasta 100.000H |
| MTBF del controlador: 500.000H, MIL-HDBK-217F (25℃) |
| Resistente a la vibración: 10~500Hz, 5G 12min / 1 ciclo, período durante 72min. Cada uno a lo largo de los ejes X, Y, Z |
| Ruido acústico: ＜25dB (distancia de 30 cm, funcionamiento normal) |
| Garantía: 5 años (Extensible hasta 7 años) |
| Certificaciones |
| Certificado global: ENEC | CE | RoHS | Marca D | KEMA-KEUR Listado, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Directivas de seguridad: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Directivas EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Otras directivas: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Tolerancia del flujo luminoso, tolerancia de potencia y tolerancia de temperatura de color ±5%, 5000K y CRl>70.
* El haz de luz, la distribución de la intensidad de la luz y la eficiencia de la luz se examinaron de acuerdo con la norma EN ISO 17025:2005 para la serie de normas EN13032 y la norma LM-79.
* Información actualizada del producto y términos generales de garantía disponibles en nuestro sitio web www.DUALRAYS.com
* La información detallada sobre los flujos luminosos y las potencias para los índices individuales se indica en la hoja de datos del producto.
* Los valores pueden estar sujetos a cambios debido al binning de los LED.
* Los parámetros de la hoja de datos se dan para Ta=25°C, basados en 5000K/70Ra.
* Tolerancia de potencia con la versión ZHAGA o fuente de alimentación D4i/SR: ±10%.
Apague la alimentación, conecte el cable de CA.
Conexión de atenuación (con controlador regulable)
1. Compatible con atenuación de 0-10V.
2. Conecte los cables como en el diagrama anterior.

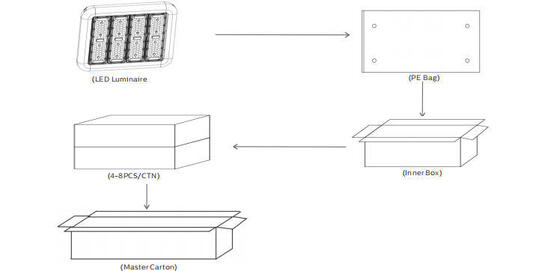

| Potencia/W Caja interior Caja exterior CANTIDAD”/CTN Unidad N.W G.W/Cartón |
| 50 260x150x425mm 635x540x445mm 8PCS 3.6Kg 32.8Kg |
| 100 300x150x425mm 635x620x445mm 8PCS 5.8Kg 51.6Kg |
| 150 405x150x425mm 635x420x445mm 4PCS 7.4Kg 33.5Kg |
| 200 415x150x410mm 635x430x430mm 4PCS 9.3Kg 42.7Kg |
| 250 415x150x485mm 415x150x485mm 1PCS 13.9Kg 16.3Kg |
| 300 415x150x560mm 415x150x560mm 1PCS 16.3Kg 19.5Kg |
| 400 415x150x560mm 415x150x560mm 1PCS 19.5Kg 22.8Kg |
| 500 415x150x635mm 415x150x635mm 1PCS 22.8Kg 25.5Kg |
Lea todas las instrucciones a continuación antes de la instalación:
* Para evitar descargas eléctricas, asegúrese de que la fuente de alimentación esté apagada antes de la instalación.
* La lámpara debe ser instalada y operada por un electricista o técnico calificado de acuerdo con el Código Eléctrico Nacional y los códigos locales correspondientes.
* Desembale y examine la lámpara cuidadosamente, informe cualquier daño y guarde todos los materiales de embalaje si alguna parte del producto se dañó durante el transporte.
* Si la lámpara está dañada, ¡no la use!
Declaración:
De acuerdo con el Estándar Internacional de luminarias LED, aquí DUALRAYS declara formalmente que los productos de la serie DUALRAYS LED Highbay Light (UFO Highbay) solo pueden aplicarse a entornos neutros interiores o semi-exteriores. Mientras tanto, DUALRAYS promete una garantía completa para los productos.
No se permite ninguna aplicación en entornos severos, incluidos alta/baja temperatura, alta humedad, alta salinidad, alto amoníaco, etc., sin la confirmación oficial del fabricante. Si ocurre alguna aplicación incorrecta, la política de garantía ya no está garantizada.
