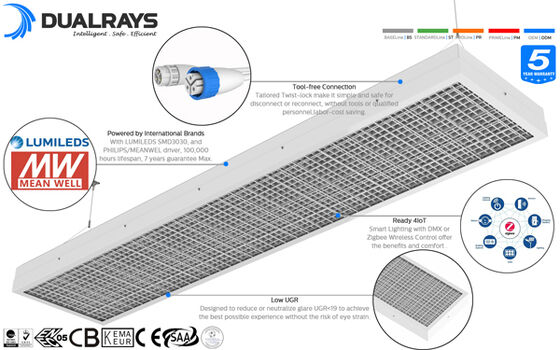

* Fuente de luz LED SAN'AN SMD2835 (0.5W) de alto brillo con CRI>80Ra, Driver SOSEN/Meanwell Opcional;
* Bajo deslumbramiento, especialmente adecuado para soluciones de iluminación de canchas deportivas interiores;
* Protección IP65 / IK10;
* Ángulo de haz de 120°;
* Protección IP20/IK10;
* UGR<19;
* Aprobación de prueba de impacto de balón DIN18032-3 (DIN VDE 0710-13)

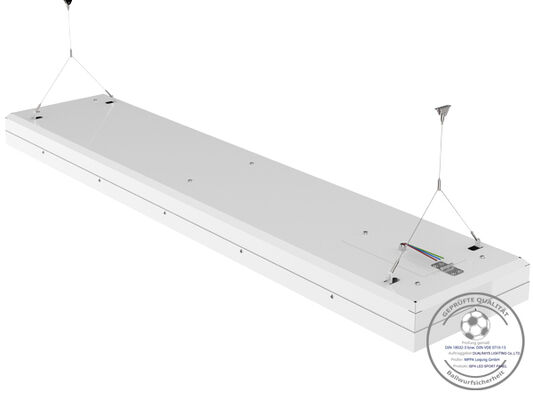

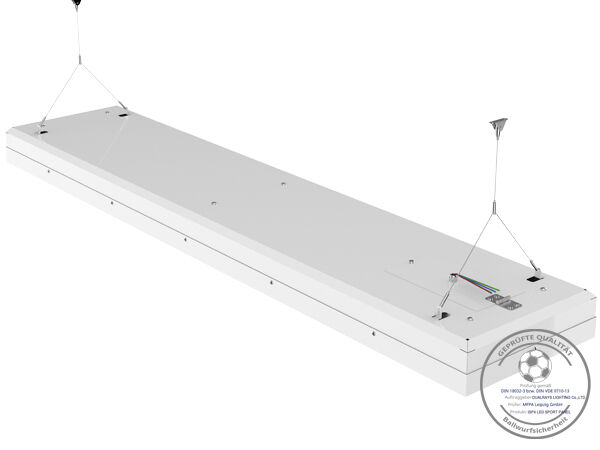

* Múltiples Instalaciones: Suspensión, Montaje en Techo Opcional;
* Varios Controles Inteligentes: 1-10V, Zigbee y DALI Opcional;
* Sin UV ni IR y completamente libre de mercurio;
* L80/B10 @ 76.000h;
* Soportado personalizado para proyectos especiales;
Opciones:
> Driver: Driver MEANWELL / SOSEN / PHILIPS Non-SELV opcional.
> Controles y Atenuación: 1-10V, Zigbee y DALI Opcional;
> Instalación: Suspensión, Montaje en Techo Opcional;

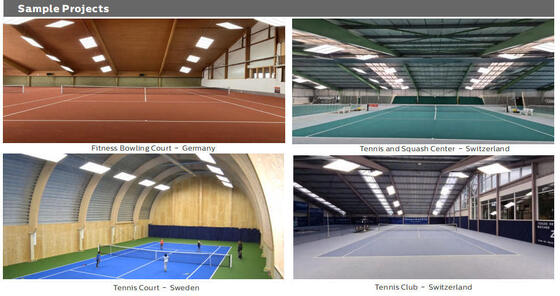

> Cancha de tenis;
> Estadio deportivo interior;
> Cancha de bádminton;
> Salón deportivo;
> Pasillo/Galería/Pasillo
| Sistema General |
| Material de la Carcasa: Aluminio extruido según la norma EN755 |

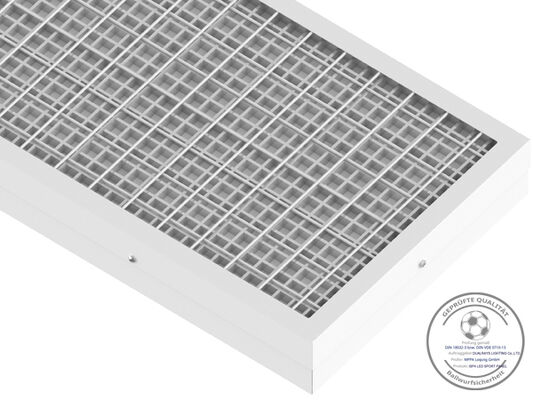

| Material del Difusor: PC extruido según la norma UNE-EN ISO 21305-1:2020, filtro UV condicional (IK10) |
| Color de la Carcasa: Blanco (RAL9016), Otros colores opcionales |

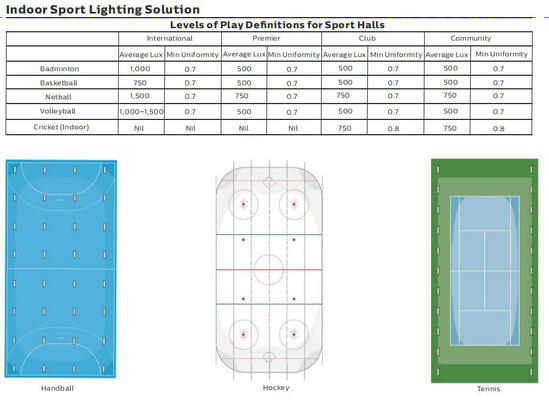

| Uniformidad: >0.70 (DIN EN 12193 Clase I) |
Disipación Térmica de los LEDs: A través del cuerpo de la luminaria de AL 6063 sin aletas, sin fluidos conductores. Disipación por convección pasiva
asegurando el contacto térmico con los módulos LED a través de una pasta de soldadura sin plomo de alta conductividad |
| Tipo de Lámpara: LED Intercambiable |
| Salida de Luz: Directa |
| Altura de Montaje Recomendada: 5 - 15 metros |
| Mantenimiento: Apertura / Cierre del difusor con tornillo |
| Driver: Corriente constante con potencia ajustable opcionalmente mediante interruptor DIP, empotrado en la luminaria, precableado |
| Control de Atenuación: ON-OFF | 1-10V | DALI2 | Atenuación Zigbee |
| IP (Grado de Protección de Ingreso): IP20 |
| IK (Resistencia al Impacto): IK10 |
| Clase de Protección: Clase I |
| Alambre Incandescente: 850°C (Menos de 30s) |
| Entrada de Cable: H05RN-F 3*1.5mm2 | H05RN-F 5*1.5mm2 (Sección máx. 4mm2) |
| Instalación: Montaje en Techo | Colgante por bucle |
| Función Inteligente: Emergencia |
| Sistema Eléctrico |
| Cableado Pasante: Cables de 3*1.5mm2 | 5*1.5mm2 | 3*2.5mm2 | 5*2.5mm2 pasantes opcionales |
| Tensión Principal: 220~240VAC/ 50/60Hz, 180-264VDC |
| Factor de Potencia (PF): ≥0.96 |
| Distorsión Armónica Total (THD): <10% |
| Tipo de Salida: Non-SELV (no aislado) |
| Factor de Parpadeo: <1% |
| Medida de Visibilidad Estroboscópica (SVM): <0.4 |
| Perceptibilidad de Efectos Estroboscópicos (Pst): <1 |
| Conexión de Terminal: 3*1.0mm2 como estándar, máx. 3x2.5mm2 + 2x1.5 mm2 cable de atenuación, extremos de cable libres, longitud a medida |
| Potencia de las Luminarias B10A B16A C10A C16A |
| 100W 13 20 19 32 |
| Módulo a través de Disyuntores LSS 150W 9 14 13 21 |
| 200W 6 10 9 15 |
| Sistema de Fotometría |
| LEDs: SMD2835 (0.5W) |
| CCT (Temperatura de Color Correlacionada): CCT Única (3000K | 4000K | 5000K | 5700K |6500K) |
| CRI (Índice de Reproducción Cromática): >80Ra estándar (>90Ra para CRI más alto disponible) |
| Seguridad Fotobiológica: RG0 (exento de riesgo) |
| EEC (Clase de Eficiencia Energética): A++ |
| SDCM (Desviación Estándar de Concordancia de Color): <5 (SDCM <3 Opcional)UGR (4H, 8H): 24.9 (Transversal) |
|
23.4 (Longitudinal)

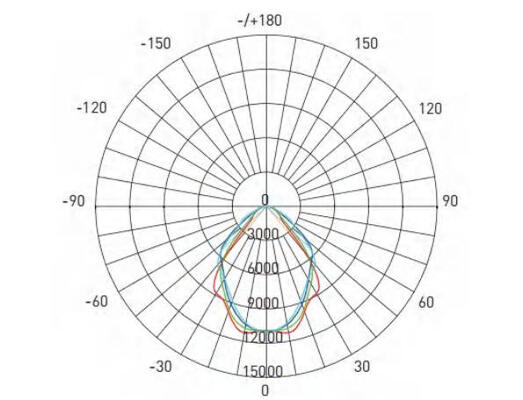

Ángulo del Haz: 120°
|
| Vida Útil Promedio de la Luminaria: 95.000 horas (L80B10) |
| Mantenimiento de Lúmenes al final de la vida útil: >70% |
| Eficacia Luminosa: 130LPW (PROLine) |
| Potencia Nominal: 100W 150W 200W |
| Lúmenes Entregados |
@ 5000K, CRI>80 (PRO) 13.000lm 19.500lm 26.000lm
Condiciones de Operación |
| Temperatura / Humedad de Operación: -20~ +50°C (-4°F ~ 122°F) / 5~85% HR, sin condensación |
| Temperatura / Humedad de Almacenamiento: -40~ +60°C (-40°F ~ 140°F) / 5~85% HR, sin condensación |
| Tiempo de Vida Útil Promedio de LED L90B10: ≥0.96 |
| Vida Nominal Nominal (Tp <70°C): Hasta 100.000H |
| MTBF del Driver: 500.000H, MIL-HDBK-217F (25°C)Resistente a Vibraciones: 10~500Hz, 5G 12min / 1ciclo, período de 72min. Cada uno a lo largo de los ejes X, Y, Z |
| Ruido Acústico: <25dB (distancia de 30cm, operación normal) |
| Garantía: 5 años (Extensible hasta 7 años) |
| Certificaciones |
| Certificado Global: ENEC | CE | RoHS | D-mark | Listado KEMA-KEUR, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Directivas de Seguridad: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Directivas EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Otras Directivas: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
| * Tolerancia de flujo luminoso, tolerancia de potencia y tolerancia de temperatura de color ±5%, 5000K y CRI>80. |
| * El haz de luz, la distribución de la intensidad luminosa y la eficiencia lumínica se examinaron de acuerdo con la norma EN ISO 17025:2005 para la serie de normas EN13032 y la norma LM-79. |
* Información actualizada del producto y términos generales de garantía disponibles en nuestro sitio web www.DUALRAYS.com
* Los detalles sobre los flujos luminosos y las potencias para los índices individuales se indican en la hoja de datos del producto.
* Los valores pueden estar sujetos a cambios debido a la clasificación de los LED.
* Los parámetros de la hoja de datos se dan para Ta=25°C, basados en 4000K/80Ra, 10% de eficiencia superior con 70Ra
Potencia/W Caja Interior Cartón Exterior Ctd/CTN N.W Unit G.W/Carton
100 Nil 1580x380x140mm 1PCS 12.2Kg 13.8Kg
| 150 Nil 1580x380x140mm 1PCS 12.8Kg 14.6Kg200 Nil 1580x380x140mm 1PCS 14.3Kg 15.9Kg |
| Lea todas las instrucciones a continuación antes de la instalación: |
| * Para evitar descargas eléctricas, asegúrese de que la fuente de alimentación esté apagada antes de la instalación. |
| * La lámpara debe ser instalada y operada por un electricista o técnico calificado de acuerdo con el Código Eléctrico Nacional y los códigos locales correspondientes. |
* Desembale y examine la lámpara cuidadosamente, informe de cualquier daño y guarde todos los materiales de embalaje si alguna parte del producto resultó dañada durante el transporte.
* Si la lámpara está dañada, ¡no la use!
Declaración:
De acuerdo con la Norma Internacional de luminarias LED, DUALRAYS declara formalmente que los productos de la serie DUALRAYS LED Highbay Light (UFO Highbay) solo se pueden aplicar en entornos interiores o semi-exteriores neutros. Mientras tanto, DUALRAYS promete garantía completa para los productos.
No se permite ninguna aplicación en entornos severos, incluyendo temperaturas altas/bajas, alta humedad, alta salinidad, alta amoníaco, etc., sin la confirmación oficial del fabricante. Si ocurre alguna mala aplicación, la política de garantía ya no estará garantizada.
*
