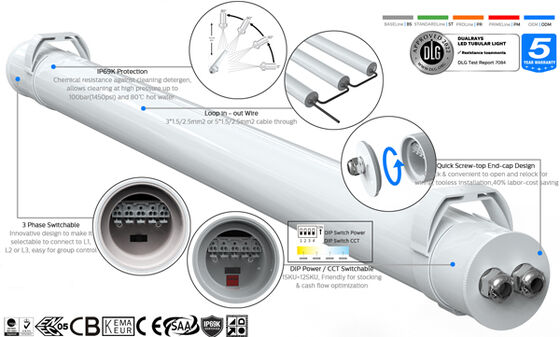

* LED SMD2835 SAN'AN de alto brillo, controlador LIFUD/BOKE/AGT de alto PF sin parpadeo, ajuste de potencia con interruptor DIP opcional;

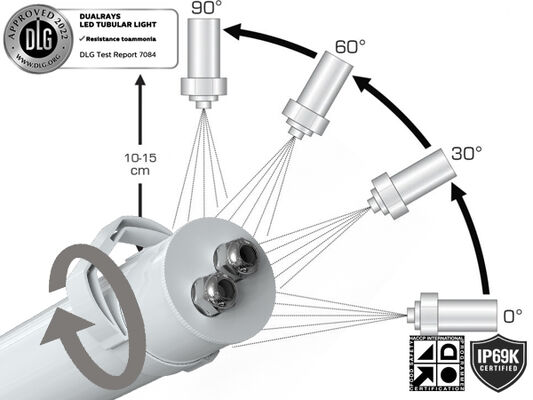

* Contra la presión del agua de 100 bar (1450 psi) y la temperatura de 80°C;

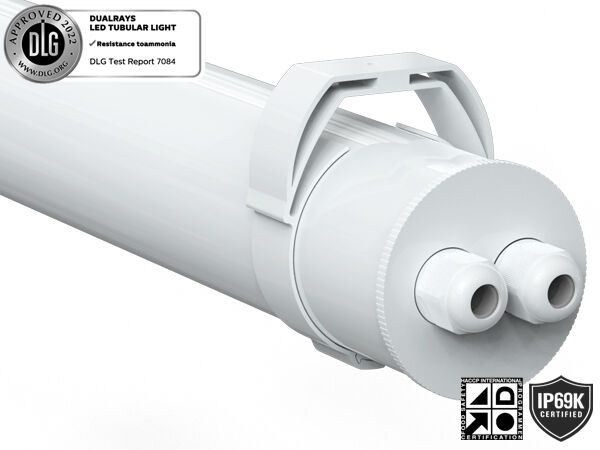

* Tapa de extremo con diseño de perilla, rápida y cómoda de abrir y volver a bloquear para el cableado, lo que mejora en gran medida la eficiencia y ahorra costes de mano de obra;
* IP69K PMMA IK06 Anti-amoníaco/UV /PC IK10 Protección anti-UV;;
* Ángulo de haz de 120°/ 200°/ 280° opcional;
Todas nuestras luminarias LED cumplen con la norma CE, RoHS.Enlace de cableado simple o doble opcional;
* Múltiples instalaciones: Suspensión, montaje en pared, soporte magnético;
* Varios controles inteligentes: 1-10V, DALI, sensor de movimiento, sensor de luz diurna, Zigbee y emergencia;
* 3 CCT opcionales (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);

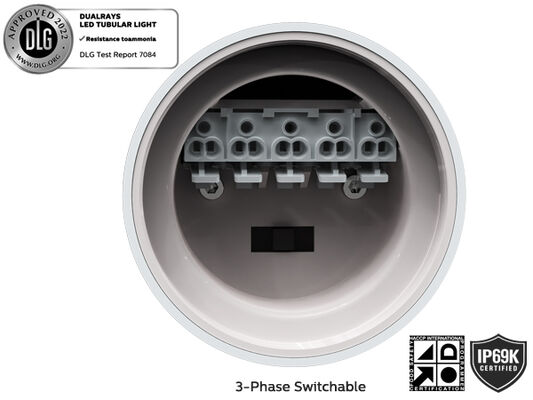

* Fase única (L/N/E) o trifásica (L1/L2/L3/N/FG) opcional;
* Sin UV ni IR y completamente libre de mercurio;
* L80/B10 @ 65.000h;
* Personalización compatible para proyectos especiales;
Opciones:
> Controlador: Controlador / TRIDONIC /BOKE Non-SELV con tecnología DIP opcional.
> 3 CCT opcionales (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
> Potencia conmutable por interruptor DIP;
> Controles y atenuación: 1-10V, DALI, sensor de movimiento, sensor de luz diurna, Zigbee y emergencia;
> Ángulo de haz de 120°/ 200°/ 280° opcional;
> Instalación: Suspensión, montaje en pared, soporte magnético;
> Material: PC/PMMA opcional;
> Planta de procesamiento de alimentos;
> Instalaciones químicas;
> Almacén de establos de animales;
> Lugar de lavado de coches;
> Ubicaciones exteriores e interiores;
Bienvenido a contactarnos para obtener más información, visite nuestro sitio web oficial
| Longitud/mm Tamaño A / mm Tamaño B / mm Tamaño C / mm |
| 600 2 pies/600 623 78 |
| 1200 4 pies/1200 1223 78 |
| 1500 5 pies/1500 1523 78 |
| Sistema general |
| Material de la carcasa: PC/PMMA extruido según la norma UNE-EN ISO 21305-1:2020, filtro UV condicional (IK10) |
| Material del difusor: PC/PMMA extruido según la norma UNE-EN ISO 21305-1:2020, filtro UV condicional (IK10) |
| Color de la carcasa: Blanco (RAL9016), otros colores opcionales |
| Juntas de sellado: Espuma de silicona |
Disipación térmica de los LED: A través del cuerpo de la luminaria de AL 6063 sin aletas, sin fluidos conductores. Disipación por convección pasiva
asegurando el contacto térmico con los módulos LED a través de una pasta de soldadura sin plomo de alta conductividad |
| Anticondensación: Válvula de equilibrio de presión para asegurar la liberación de humedad, evitar la condensación y mantener la estanqueidad IP de la luminaria |
| Acabado: Pulverizado electrostáticamente y sublimado en el horno. Resistente a la corrosión |
| Altura de montaje recomendada: 2 - 8 metros |
| Mantenimiento: Tapa de extremo de rosca rápida para una fácil instalación |
| Controlador: Corriente constante con potencia opcional ajustable mediante interruptor DIP, integrado en la luminaria, precableado |
| Control de atenuación: ON-OFF | Atenuación 1-10V | DALI-2 | Malla | Zigbee | Casambi |
| IP (Índice de protección): IP67 / IP69K |
| IK (Resistencia al impacto): IK10 |
| Clase de protección: Clase Ⅰ |
| Alambre incandescente: 850°C (menos de 30 segundos) |
| Prensaestopas: Prensaestopas M20 (prensaestopas de nylon o SS304/316 opcional) |
| Instalación: Montaje en techo | Suspensión | Montaje magnético | Montaje en pared giratorio |
| Función inteligente: Sensor PIR | Sensor de microondas | Emergencia |
| Sistema eléctrico |
| Cableado pasante: 3*1,5mm2 | 5*1,5mm2 | 3*2,5mm2 | 5*2,5mm2 cables pasantes opcionales |
| Tensión principal: 220~240VAC/ 50/60Hz, 180-264VDC |
| Factor de potencia (PF): ≥0,96 |
| Distorsión armónica total (THD): ＜10% |
| Tipo de salida: No-SELV (no aislado) |
| Factor de parpadeo: ＜1% |
| Medida de visibilidad estroboscópica (SVM): ＜0,4 |
| Perceptibilidad de los efectos estroboscópicos (Pst): ＜1 |
| Conexión de terminales: Tapa de extremo de rosca rápida para un fácil cableado |
| Potencia de las luminarias B10A B16A C10A C16A |
| 20W 70 110 98 158 |
| 30W 46 74 66 104 |
| Módulo a través de los disyuntores LSS 40W 35 55 49 78 |
| 50W 28 44 39 62 |
| 60W 23 37 34 52 |
| Sistema fotométrico |
| LED: SMD2835 (1W) |
|
CCT (Temperatura de color correlacionada): CCT único (3000K | 4000K | 5000K | 5700K |6500K)
3 CCT opcionales (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K para elegir)
|
| IRC (Índice de reproducción cromática): >80Ra de serie (>90Ra para IRC superior disponible) |
| Seguridad fotobiológica: RG0 (exento de riesgo) |
| EEC (Clase de eficiencia energética): A++ |
| SDCM (Desviación estándar de la adaptación del color): ＜5 (SDCM<3 Opcional) |
|
UGR (4H, 8H) : 24,9 (Cruzado)
23,4 (Longitudinal)
|
| Ángulo de haz: 120° | 280° | 360° Opcional |
| Vida útil media de la luminaria: 63.000 horas (L80B10) |
| Mantenimiento del flujo luminoso al final de la vida útil >70% |
| Eficacia luminosa: 130LPW (PROLine) | 160LPW (PRIMELine) Opcional |
| Longitud 2FT/600mm 4FT/1200mm 5FT/1500mm |
| Potencia nominal: 20W 30W 30W 40W 42W DIP(20~42W) 40W 60W 62W DIP(30~62W) |
| (PRO) 2.600lm 3.900lm 3.900lm 5.200lm Máx. 5.460lm 5.200lm 7.800lm Máx. 8.060lm |
Lúmenes entregados
@ 5000K, CRl>80 (PRIME) 3.200lm 4.800lm 4.800lm 6.400lm Máx. 6.720lm 6.400lm 9.600lm Máx. 9.920lm |
| Condiciones de funcionamiento |
| Temperatura/Humedad de funcionamiento: -20~ +60℃ (-4°F ~ 140°F) / 5~85% HR, sin condensación |
| Temperatura/Humedad de almacenamiento: -40~ +80℃ (-40°F ~ 176°F) / 5~85% HR, sin condensación |
| Tiempo útil medio del LED L90B10: ≥0,96 |
| Vida nominal nominal (Tp <70℃): Hasta 100.000H |
| MTBF del controlador: 500.000H,MIL-HDBK-217F(25℃) |
| Resistente a las vibraciones: 10~500Hz,5G 12min / 1ciclo, período de 72min. Cada uno a lo largo de los ejes X, Y, Z |
| Ruido acústico: ＜25dB (distancia de 30 cm, funcionamiento normal) |
| Garantía: 5 años (ampliable hasta 7 años) |
| Certificaciones |
| Certificado global: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Directivas de seguridad: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Directivas EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Otras directivas: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Tolerancia del flujo luminoso, tolerancia de la potencia y tolerancia de la temperatura de color ±5%, 5000K y CRl>80.
* El haz de luz, la distribución de la intensidad luminosa y la eficiencia luminosa se examinaron de acuerdo con la norma EN ISO 17025:2005 para la serie de normas EN13032 y la norma LM-79.
* Información actualizada del producto y condiciones generales de garantía disponibles en nuestro sitio web www.DUALRAYS.com
* La información detallada sobre los flujos luminosos y las potencias para los índices individuales se indica en la ficha técnica del producto.
* Los valores pueden estar sujetos a cambios debido al binning de los LED.
* Los parámetros de la ficha técnica se dan para Ta=25°C, basados en 4000K/80Ra, 10% de eficiencia superior con 70Ra
Montaje en techo:
Taladrar un orificio para tornillos en el techo. Fijar el clip en el techo con un tornillo. Encajar la luminaria a mano con firmeza.

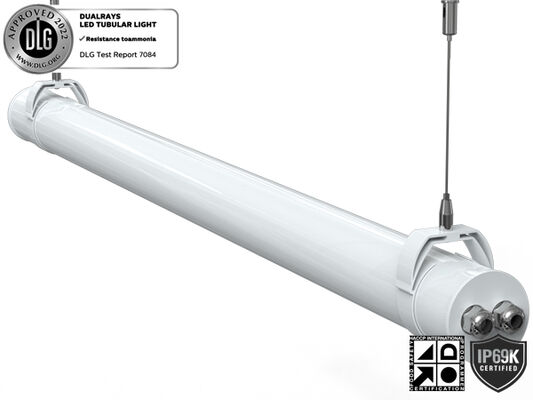

Suspensión:
Taladrar un orificio para tornillos en el techo. Encajar la luminaria a mano con firmeza y fijar el gancho de montaje en el techo, instalar
y luego ajustar la longitud de los kits de suspensión. el clip.
Montaje en techo giratorio:
Taladrar un orificio para tornillos en el techo. Encajar la luminaria con clips. Girar el ángulo según la demanda.
Montaje magnético:
Sacar los 2 clips con anillos magnéticos. Encajar en la luminaria con clips magnéticos. Fijar la luminaria en la superficie de objetos metálicos (Fe, Ni, Co) o
del paquete de componentes. con la mano con firmeza. sus objetos de aleación superficial según sea necesario.
Conexión enlazable:
| Longitud/mm Caja interior Caja exterior CANTIDAD”/CTN Unidad N.W G.W/Cartón |
| 600 730x100x95mm 745x315x300mm 9PCS 1,3Kg 12,9Kg |
| 1200 1330x100x95mm 1345x315x300mm 9PCS 1,9Kg 19,4Kg |
| 1500 1630x100x95mm 1645x315x300mm 9PCS 2,5Kg 25,6Kg |
Por favor, lea todas las instrucciones siguientes antes de la instalación:
* Para evitar descargas eléctricas, asegúrese de que la fuente de alimentación está apagada antes de la instalación.
* La lámpara debe ser instalada y operada por un electricista o técnico cualificado de acuerdo con el Código Eléctrico Nacional y los códigos locales correspondientes.
* Desembale y examine la lámpara cuidadosamente, informe de cualquier daño y guarde todos los materiales de embalaje si alguna parte del producto se dañó durante el transporte.
* Si la lámpara está dañada, ¡no la utilice!
Declaración:
De acuerdo con la Norma Internacional de luminarias LED, aquí DUALRAYS declara formalmente que los productos de la serie DUALRAYS LED Highbay Light (UFO Highbay) solo pueden aplicarse a entornos neutros interiores o semi-exteriores. Mientras tanto, DUALRAYS promete una garantía completa para los productos.
No se permite ninguna aplicación en entornos severos, incluyendo alta/baja temperatura, alta humedad, alta salinidad, alto amoníaco, etc., sin la confirmación oficial del fabricante. Si ocurre alguna aplicación incorrecta, la política de garantía ya no está garantizada.
Todas nuestras luminarias LED cumplen con la norma CE, RoHS.Equipo profesional: >15 años de experiencia, fábrica propia, >10 equipos de ingenieros, potente capacidad de producción y sistema de gestión de control de calidad, proporcionan tanto productos de buena calidad como servicio;* Marca fiable:
Estableció una cooperación estable y a largo plazo con clientes europeos, obtuvo grandes elogios y confianza, y tiene un almacén en los Países Bajos para un mejor servicio;*
Todas nuestras luminarias LED cumplen con la norma CE, RoHS.Envíenos sus parámetros de las aplicaciones, como la distancia, la altura, la anchura, etc., nuestro equipo de ingenieros realizará la simulación de acuerdo con su demanda y le recomendará el mejor producto;*
Todas nuestras luminarias LED cumplen con la norma CE, RoHS. TUV, ENEC, VDE, SAA,C-Tick, LM79,LM80 listados para los productos líderes.Envío:
