* LED SMD2835 SAN'AN de alto brillo, controlador LIFUD/BOKE/AGT de alto PF sin parpadeo, ajuste de potencia con interruptor DIP opcional;
* Contra la presión del agua de 100 bar (1450 psi) y la temperatura de 80°C;
* IP69K PMMA IK06 Anti-amoníaco/UV /PC IK10 Protección anti-UV;;
* Ángulo de haz de 120°/ 200°/ 280°/ 360° opcional;
* Cableado simple o doble con opción de conexión en cadena;
* Múltiples instalaciones: Suspensión, montaje en pared, soporte magnético;
* Varios controles inteligentes: 1-10V, DALI, sensor de movimiento, sensor de luz diurna, Zigbee y emergencia;
* Sin UV ni IR y completamente libre de mercurio;
* L80/B10 @ 61.000h;
* Personalización compatible para proyectos especiales;
Opciones:
> Controlador: / TRIDONIC /BOKE Controlador no SELV.
> Controles y atenuación: 1-10V, DALI, sensor de movimiento, sensor de luz diurna, Zigbee y emergencia;
> Ángulo de haz de 120°/ 200°/ 280°/ 360° opcional;
> Instalación: Suspensión, montaje en pared, soporte magnético;
> Material: PC/PMMA opcional;
> Reemplazo de NCF fluorescente;

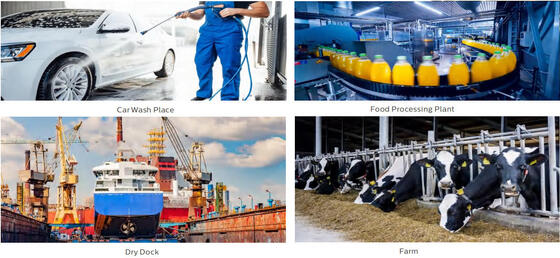

> Planta de procesamiento de alimentos;
> Instalaciones químicas;
> Almacén de establos de animales;
> Lugar de lavado de coches;
> Ubicaciones exteriores e interiores;
| Sistema general |
| Material de la carcasa: PC/PMMA extruido según la norma UNE-EN ISO 21305-1:2020, filtro UV condicional (IK10) |
| Material del difusor: PC/PMMA extruido según la norma UNE-EN ISO 21305-1:2020, filtro UV condicional (IK10) |
| Color de la carcasa: Blanco (RAL9016), otros colores opcionales |
| Juntas de sellado: Espuma de silicona |
Disipación térmica de los LED: A través del cuerpo de la luminaria de aluminio 6063 sin aletas, sin fluidos conductores. Disipación por convección pasiva
asegurando el contacto térmico con los módulos LED a través de una pasta de soldadura sin plomo de alta conductividad |
|
Anti-condensación: Válvula de equilibrio de presión para asegurar la liberación de humedad, evitar la condensación y mantener la luminaria
Estanqueidad IP
|
| Acabado: Pulverizado electrostáticamente y sublimado en el horno. Resistente a la corrosión |
| Altura de montaje recomendada: 2 - 8 metros |
| Mantenimiento: Tapa de extremo con tornillo para la instalación |
| Controlador: Corriente constante, integrado en la luminaria, precableado |
| Control de atenuación: ON-OFF | Atenuación 1-10V | DALI-2 | Malla | Zigbee | Casambi |
| IP (Índice de protección): IP67 / IP69K |
| IK (Resistencia al impacto): IK10 |
| Clase de protección: Clase Ⅰ |
| Alambre incandescente: 850°C (menos de 30 segundos) |
| Prensaestopas: Prensaestopas M20 (Prensaestopas de nylon o SS304/316 opcional) |
| Instalación: Montaje en techo | Suspensión | Montaje magnético | Montaje en pared giratorio |
| Función inteligente: Sensor PIR | Sensor de microondas | Emergencia |
| Sistema eléctrico |
| Cableado pasante: 3*1,5mm2 | 5*1,5mm2 | 3*2,5mm2 | 5*2,5mm2 cables opcionales |
| Tensión principal: 220~240VAC/ 50/60Hz, 180-264VDC |
| Factor de potencia (PF): ≥0,96 |
| Distorsión armónica total (THD): ＜10% |
| Tipo de salida: No-SELV (no aislado) |
| Factor de parpadeo: ＜1% |
| Medida de visibilidad estroboscópica (SVM): ＜0,4 |
| Perceptibilidad de los efectos estroboscópicos (Pst): ＜1 |
| Conexión de terminales: Tapa de extremo de rosca rápida para un cableado fácil |
| Potencia de las luminarias B10A B16A C10A C16A |
| 20W 70 110 98 158 |
| 30W 46 74 66 104 |
| Módulo a través de los disyuntores LSS 40W 35 55 49 78 |
| 50W 28 44 39 62 |
| 60W 23 37 34 52 |
| Sistema de fotometría |
| LED: SMD2835 (1W) |
| CCT (Temperatura de color correlacionada): CCT único (3000K | 4000K | 5000K | 5700K |6500K) |
| IRC (Índice de reproducción cromática): >80Ra de serie (>90Ra para IRC superior disponible) |
| Seguridad fotobiológica: RG0 (exento de riesgo) |
| EEC (Clase de eficiencia energética): A++ |
| SDCM (Desviación estándar de la coincidencia de color): ＜5 (SDCM<3 Opcional) |
|
UGR (4H, 8H) : 24,9 (Cruzado)
23,4 (Longitudinal)
|
| Ángulo del haz: 120° | 280° | 360° Opcional |
| Vida útil media de la luminaria: 61.000 horas (L80B10) |
| Mantenimiento del flujo luminoso al final de la vida útil >70% |
| Eficacia luminosa: 130LPW (PROLine) | 160LPW (PRIMELine) Opcional |
| Longitud 2FT/600mm 4FT/1200mm 5FT/1500mm |
| Potencia nominal: 20W 30W 30W 40W 40W 60W |
| (PRO) 2.600lm 3.900lm 3.900lm 5.200lm 5.200lm 7.800lm |
Lúmenes entregados
@ 5000K, CRl>80 (PRIME) 3.200lm 4.800lm 4.800lm 6.400lm 6.400lm 9.600lm |
| Condiciones de funcionamiento |
| Temperatura / Humedad de funcionamiento: -20~ +60℃ (-4°F ~ 140°F) / 5~85% RH, sin condensación |
| Temperatura / Humedad de almacenamiento: -40~ +80℃ (-40°F ~ 176°F) / 5~85% RH, sin condensación |
| Tiempo útil medio de los LED L90B10: ≥0,96 |
| Vida útil nominal (Tp <70℃): Hasta 100.000H |
| MTBF del controlador: 500.000H,MIL-HDBK-217F(25℃) |
| Resistente a las vibraciones: 10~500Hz,5G 12min / 1ciclo,periodo de 72min. Cada uno a lo largo de los ejes X,Y,Z |
| Ruido acústico: ＜25dB (distancia de 30cm, funcionamiento normal) |
| Garantía: 5 años |
| Certificaciones |
| Certificado global: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Directivas de seguridad: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Directivas EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Otras directivas: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Tolerancia del flujo luminoso, tolerancia de la potencia y tolerancia de la temperatura de color ±5%, 5000K y CRl>80.
* El haz de luz, la distribución de la intensidad luminosa y la eficiencia luminosa se examinaron de acuerdo con la norma EN ISO 17025:2005 para la serie de normas EN13032 y la norma LM-79.
* Información actualizada del producto y condiciones generales de garantía disponibles en nuestro sitio web www.DUALRAYS.com
* La información detallada sobre los flujos luminosos y las potencias para los índices individuales se indica en la hoja de datos del producto.
* Los valores pueden estar sujetos a cambios debido al binning de los LED.
* Los parámetros de la hoja de datos se dan para Ta=25°C, basados en 4000K/80Ra, 10% de eficiencia superior con 70Ra

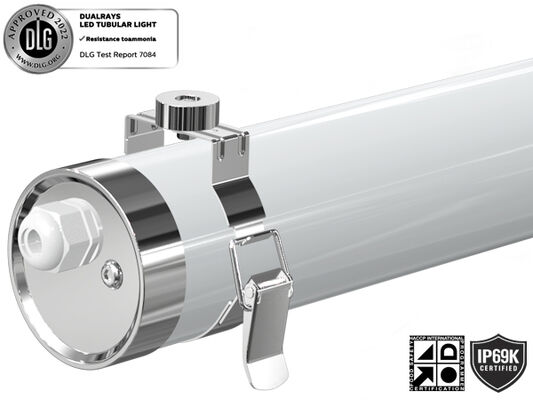

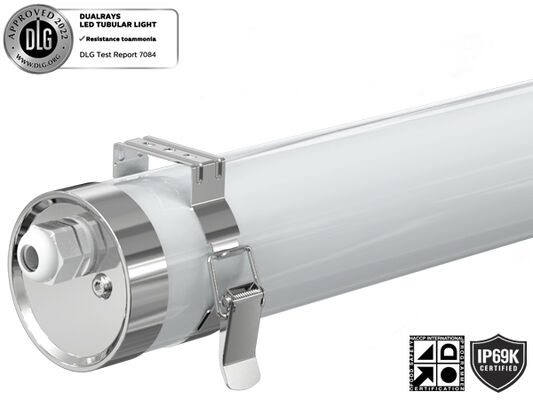

Montaje en techo:
Perforar un agujero para el tornillo en el techo. Fijar el clip en el techo con un tornillo. Encajar en la luminaria con la mano firmemente.
Suspensión:
Perforar un agujero para el tornillo en el techo. Encajar en la luminaria con la mano firmemente, Instalar Fijar el gancho de montaje en el techo, y
el clip. luego ajustar la longitud de los kits de suspensión.
Montaje en techo giratorio:
Perforar un agujero para el tornillo en el techo. Encajar en la luminaria con clips. Girar el ángulo según la demanda.
Montaje magnético:
Sacar los 2 clips con anillos magnéticos Encajar en la luminaria con clips magnéticos Fijar la luminaria en la superficie metálica (Fe, Ni, Co) o
del paquete de componentes. con la mano firmemente. sus objetos de aleación superficiales según sea necesario.

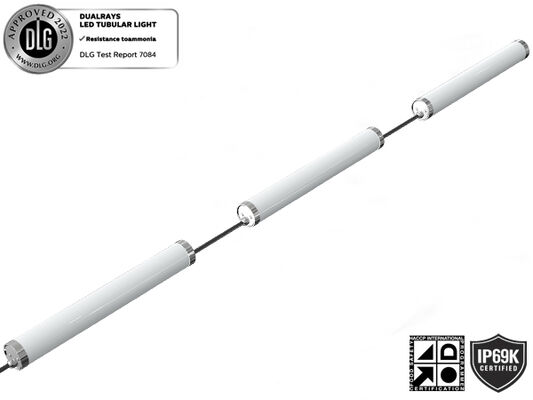

Conexión en cadena:
| Longitud/mm Caja interior Caja exterior CANTIDAD”/CTN Unidad N.W G.W/Cartón |
| 600 733x93x93mm 748x294x304mm 9PCS 1,4Kg 13,2Kg |
| 1200 1333x93x93mm 1348x294x304mm 9PCS 2,1Kg 19,8Kg |
| 1500 1633x93x93mm 1648x294x304mm 9PCS 2,8Kg 26,4Kg |
Por favor, lea todas las instrucciones siguientes antes de la instalación:
* Para evitar descargas eléctricas, asegúrese de que la fuente de alimentación está apagada antes de la instalación.
* La lámpara debe ser instalada y operada por un electricista o técnico cualificado de acuerdo con el Código Eléctrico Nacional y los códigos locales correspondientes.
* Desembale y examine la lámpara cuidadosamente, informe de cualquier daño y guarde todos los materiales de embalaje si alguna parte del producto se dañó durante el transporte.
* Si la lámpara está dañada, ¡no la utilice!
Declaración:
De acuerdo con la Norma Internacional de luminarias LED, aquí DUALRAYS declara formalmente que los productos de la serie DUALRAYS LED Highbay Light (UFO Highbay) solo pueden aplicarse a entornos neutros interiores o semi-exteriores. Mientras tanto, DUALRAYS promete una garantía completa para los productos.
No se permite ninguna aplicación en entornos severos, incluyendo altas/bajas temperaturas, alta humedad, alta salinidad, alto amoníaco, etc., sin la confirmación oficial del fabricante. Si ocurre alguna aplicación incorrecta, la política de garantía ya no está garantizada.
* Profesional equipo: >15 años de experiencia, fábrica propia, >10 equipos de ingenieros, potente capacidad de producción y sistema de gestión de control de calidad, proporcionan tanto productos de buena calidad como servicio;
* Marca fiable: Estableció una cooperación estable y a largo plazo con clientes europeos, obtuvo grandes elogios y confianza, y tiene un almacén en los Países Bajos para un mejor servicio;
* Proporcionar simulación DIALux: Envíenos sus parámetros de las aplicaciones, como la distancia, la altura, el ancho, etc., nuestro equipo de ingenieros hará la simulación de acuerdo con su demanda y le recomendará el mejor producto;
* Todas nuestras luminarias LED cumplen con la norma CE, RoHS. TUV, ENEC, VDE, SAA,C-Tick, LM79,LM80 listados para los productos líderes.
