* Los LED de alto brillo SAN'AN SMD2835, LIFUD/BOKE/AGT con alta PF sin parpadeo, con regulación de potencia del interruptor DIP del conductor opcional.
* Las características de las máquinas de ensayo y de los equipos de ensayo de la serie 3 incluyen las siguientes:
* IP69K PMMA IK06 Protección antiamoniaco/UV/PC IK10 contra los rayos UV;
* 120°/ 200°/ 280°/ 360°el ángulo del haz es opcional;
*Las características de los dispositivos de control de velocidad se especifican en el punto 3.A.3.
* Instalaciones múltiples: suspensión, montaje en la pared, soporte magnético;
* Varios controles inteligentes: 1-10V, DALI, sensor de movimiento, sensor de luz diurna, Zigbee y emergencia;
* Sin UV ni IR y completamente libre de mercurio;
* L80/B10 @ 61.000 h;
* Soporte personalizado para proyectos especiales;
Las opciones:
> Conducción: / TRIDONIC / BOKE Conducción no autónoma.
> Control y atenuación: 1-10V, DALI, sensor de movimiento, sensor de luz diurna, Zigbee y emergencia;
> 120°/ 200°/ 280°/ 360°el ángulo del haz es opcional;
> Instalación: suspensión, montaje en la pared, soporte magnético;
> Material: PC/PMMA opcional;
> Sustitución de los NCF fluorescentes;
> Instalaciones de transformación de alimentos
> Instalaciones químicas;
> Almacén estable para animales;
> Lavadero de coches;
> Ubicaciones al aire libre e interior;
| Sistema general |
| Material de la carcasa: PC/PMMA extrudido de acuerdo con la norma UNE-EN ISO 21305-1:2020, con filtro UV condicional (IK10) |
| Material difusor: PC/PMMA extrudido de acuerdo con la norma UNE-EN ISO 21305-1:2020, con filtro UV condicional (IK10) |
| Color de la carcasa: Blanco (RAL9016), otros colores opcionales |
| Las juntas de sellado: espuma de silicona |
Diodos de disipación térmica: a través del cuerpo de la lámpara 6063 AL sin aletas, sin fluidos conductores.
el contacto térmico con los módulos LED mediante una pasta de soldadura libre de plomo de alta conductividad |
|
Anticondensación: válvula de equilibrio de presión para garantizar la liberación de humedad, evitar la condensación y mantener la luminaria
Apertura a la protección IP
|
| Finalización: pulverizado electrostáticamente y sublimado en el horno. Resistente a la corrosión |
| Alturas recomendadas de montaje: 2 - 8 metros |
| Mantenimiento: tapa de extremo con tornillo para la instalación |
| Conducción: corriente constante, incorporada en la luminaria, pre cableada |
| Control de atenuación: ON-OFF 1-10V atenuación DALI-2 Mesh Zigbee Casambi |
| IP (Clasificación de protección contra la entrada): IP67 / IP69K |
| La resistencia al impacto: IK10 |
| Clase de protección: Clase I |
| El cable resplandeciente: 850°C (menos de 30o) |

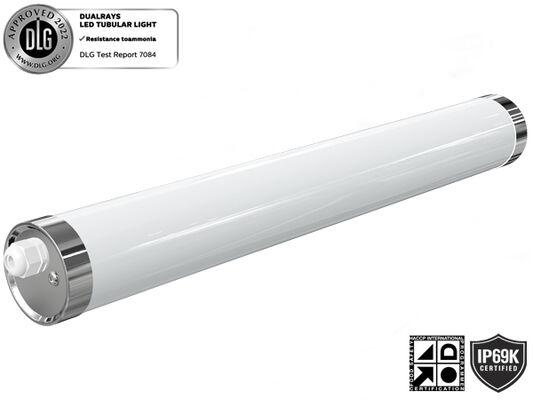

| Glándula del cable: Glándula del cable M20 (Glándula del cable de nylon o SS304/316 opcional) |
| Instalación: montado en el techo. Suspensión. Montado magnéticamente. |
| Función inteligente: Sensor PIR. Sensor de microondas. Emergencia. |
| Sistema eléctrico |
| Cables a través: 3*1.5mm2 5*1.5mm2 3*2.5mm2 5*2.5mm2 cables a través para la opción |
| Válvulas de voltaje de la corriente de corriente: 220 ~ 240VAC / 50/60Hz, 180-264VDC |
| Factor de potencia (PF): ≥ 0.96 |
| Distorción armónica total (THD): < 10% |
| Tipo de salida: no SELV ((no aislado) |
| Factor de parpadeo: < 1% |
| La medición de la visibilidad estroboscópica (SVM): < 0.4 |
| Perceptibilidad de los efectos estroboscópicos (Pst): < 1 |

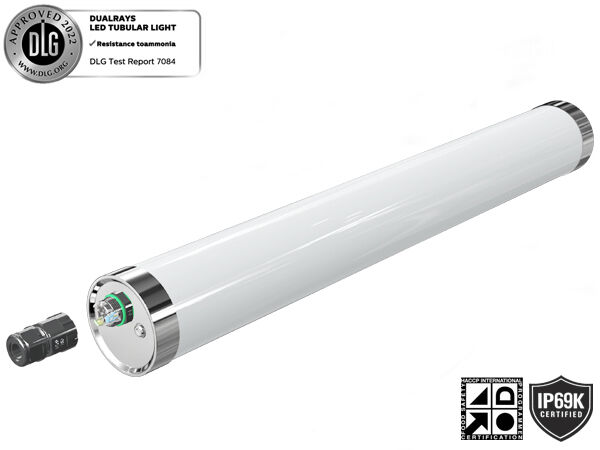

| Conexión de terminales: tapa de extremo de tornillo rápido para facilitar el cableado |
| La energía de los luminarios B10A B16A C10A C16A |
| 20W 70 110 98 158 |
| 30W 46 74 66 104 |
| Módulo a través de interruptores de circuito LSS 40W 35 55 49 78 |
| 50W 28 44 39 62 |
| 60W 23 37 34 52 |
| Sistema de fotometría |
| Los LED: SMD2835 (1W) |
|
CCT (temperatura de color correlacionada): CCT único (3000K, 4000K, 5000K, 5700K, 6500K)
|
| CRI (índice de reproducción del color): > 80Ra para el estándar (> 90Ra para el CRI más alto disponible) |
| Seguridad fotobiológica: RG0 (exento de riesgo) |
| CEE (clase de eficiencia energética): A++ |
| SDCM (desviación estándar de coincidencia de colores): < 5 (SDCM < 3 opcional) |
|
UGR (4H, 8H) : 24,9 (cruz)
23.4 (Longitudinal)
|
| Ángulo del haz: 120°. 280°. 360° opcional. |
| Duración útil media de las luminarias: 61.000 horas (L80B10) |
| Mantenimiento del lumen en e.o.l. > 70% |
| Eficiencia luminosa: 130LPW (PROLine) ∙ 160LPW (PRIMELine) opcional |

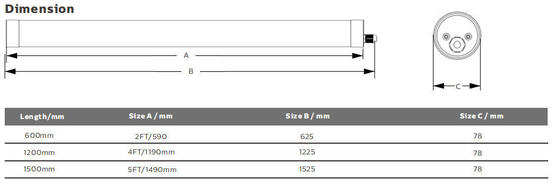

| La longitud es de 2 pies/600 mm 4 pies/1200 mm 5 pies/1500 mm |
| Potencia nominal: 20W 30W 30W 40W 40W 60W |
| (PRO) 2.600lm 3.900lm 3.900lm 5.200lm 5.200lm 7.800lm |
Lumens entregados
El uso de las sustancias químicas en el tratamiento de las sustancias químicas no incluye el uso de sustancias químicas en el tratamiento de las sustancias. |
| Condición de funcionamiento |
| Temperatura y humedad de funcionamiento: -20 ~ +60 °C (-4 °F ~ 140 °F) / 5 ~ 85% RH, no condensado |
| Temperatura de almacenamiento / Humedad: -40 ~ +80 °C (-40 °F ~ 176 °F) / 5 ~ 85% RH, no condensado |
| El tiempo útil medio del LED L90B10: ≥0.96 |
| Duración nominal nominal (Tp < 70°C): hasta 100.000 horas |
| La velocidad máxima de conducción: 500.000H,MIL-HDBK-217F ((25°C) |
| Resistencia a las vibraciones: 10~500Hz,5G 12min / 1 ciclo, período de 72min. Cada uno a lo largo de los ejes X, Y, Z |
| No obstante lo dispuesto en el punto 6.2.3.1, los requisitos de seguridad se aplicarán a los vehículos de las categorías M1 y M2. |
| Garantización: 5 años |
| Certificaciones |
| Certificado global: ENEC CE RoHS D-marcado KEMA-KEUR Listado, SAA C-Tick RCM CB ETL/CETL DLC Premium |
| Directivas de seguridad: EN 60598-1 |
| Las directivas EMC: EN 55015 EN 61547 EN 61000-3-2 EN 61000-3-3 EN 61347-2-13 EN 61347-1 EN 62384 |
| Otras directivas: IEC 62262 EN 13032-4 EN 62717 EN 6272-1 EN 6272-2-1 EN 61643-11 |
* Tolerancia al flujo luminoso, tolerancia a la potencia y tolerancia a la temperatura del color ± 5%, 5000K y CRl> 80.
* El haz de iluminación, la distribución de la intensidad luminosa y la eficiencia luminosa se examinaron de conformidad con la norma EN ISO 17025:2005 para la serie de normas EN13032 y la norma LM-79.
* Información actualizada del producto y condiciones generales de garantía disponibles en nuestro sitio web www.DUALRAYS.com
* La información detallada sobre los flujos luminosos y las potencias para los índices individuales se indica en la ficha de datos del producto.
* Los valores pueden estar sujetos a cambios debido a la inclinación del LED.
* Los parámetros en la ficha de datos se dan para Ta=25°C, basados en 4000K/80Ra, eficiencia 10% superior con 70Ra
Montado en el techo:
Perfora el agujero de tornillo en el techo fija el clip en el techo con un tornillo presiona en la luminaria con la mano con fuerza

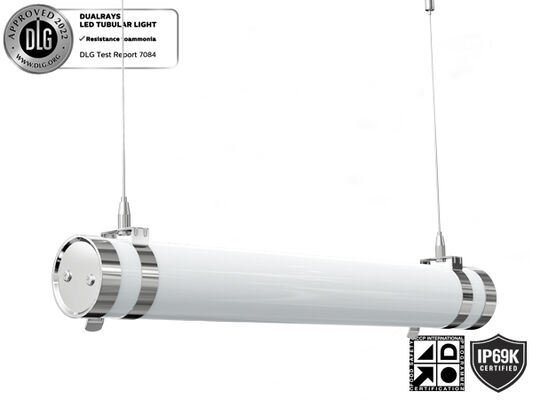

Suspensión:
Perfora el agujero de tornillo en el techo.InstalaciónFija el gancho de montaje en el techo,y
el clip.después ajustar la longitud de los conjuntos de suspensión.

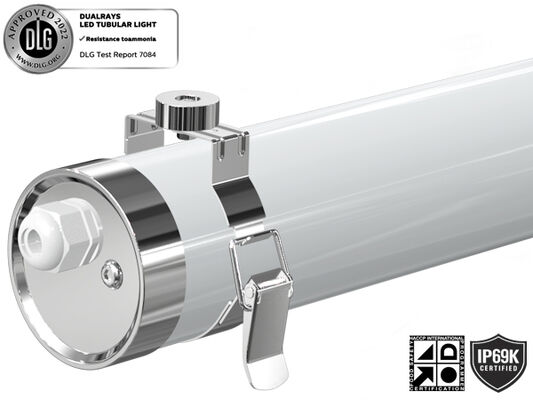

Montura de techo giratorio:
Perfora el agujero de tornillo en el techo, presiona en la luminaria con clips, gira el ángulo a petición.
Se aplicará la siguiente regla:
Saque los clips 2PCS con anillos magnéticos Pegar en la luminaria con clips magnéticos Fija la luminaria en metálico ((Fe, Ni, Co) o
El material se extrae del paquete de los componentes.

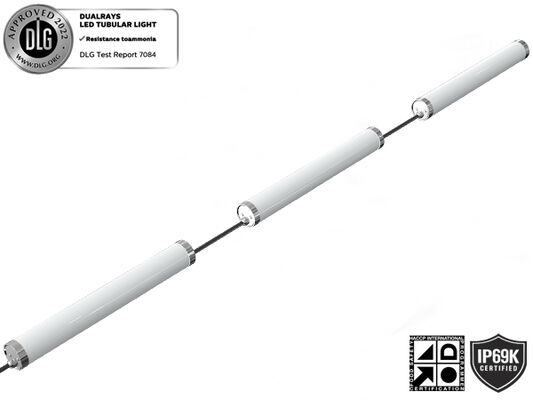

Conexión vinculable:
| Duración en mmCaja interior Caja exterior Unidad QTY/CTN N.W G.W/Caja |
| 600 733x93x93mm 748x294x304mm 9PCS 1.4Kg 13.2Kg |
| 1200 1333x93x93mm 1348x294x304mm 9PCS 2.1Kg 19.8Kg |
| 1500 1633x93x93mm 1648x294x304mm 9PCS 2.8Kg 26.4Kg |
Por favor, lea todas las instrucciones siguientes antes de instalar:
* Para evitar descargas eléctricas, asegúrese de que la fuente de alimentación esté apagada antes de la instalación.
* La lámpara debe ser instalada y operada por un electricista o técnico cualificado de acuerdo con el Código Nacional de Electricidad y los correspondientes códigos locales.
* Desempaque y examine cuidadosamente la lámpara, informe cualquier daño y guarde todos los materiales de embalaje si alguna parte del producto se dañó durante el transporte.
* Si la lámpara está dañada, no la use.
Declaración:
De acuerdo con el estándar internacional de luminarias LED,aquí DUALRAYS declara formalmente que los productos de la serie DUALRAYS LED Highbay Light (UFO Highbay) solo pueden aplicarse en entornos interiores o semiexteriores neutralesMientras tanto, DUALRAYS promete una garantía completa para los productos.
No se permitirá ninguna aplicación en entornos severos, incluidas temperaturas altas/bajas, humedad alta, salinidad alta, amoniaco alto, etc., sin la confirmación oficial del fabricante.Si ocurre alguna aplicación errónea, la garantía ya no está garantizada.
*Trabajo profesionalEquipo:>15 años de experiencia, fábrica propia, equipo de >10 ingenieros, poderosa capacidad de producción y sistema de gestión de control de calidad, proporcionan productos y servicios de buena calidad;
* Marca confiable:Construido una cooperación estable y a largo plazo con los clientes europeos, obtuvo un alto precio y confianza, y tiene almacén en los Países Bajos para un mejor servicio;
*Proporcionar una simulación de DIALux:Envíenos sus parámetros de las aplicaciones, como distancia, altura, ancho, etc, nuestro equipo de ingenieros hará simulación de acuerdo con su demanda y le recomienda el mejor producto;
*Todas nuestras luminarias LED cumplen con el estándar CE, RoHS.En la lista de productos principales figuran TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80.
