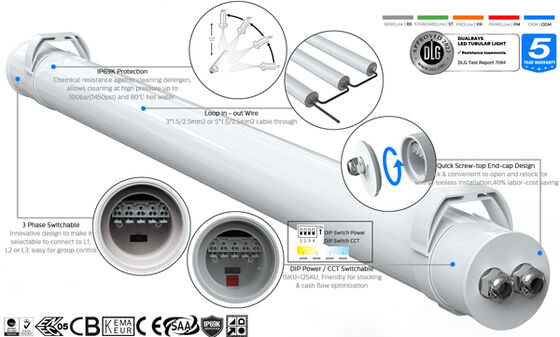

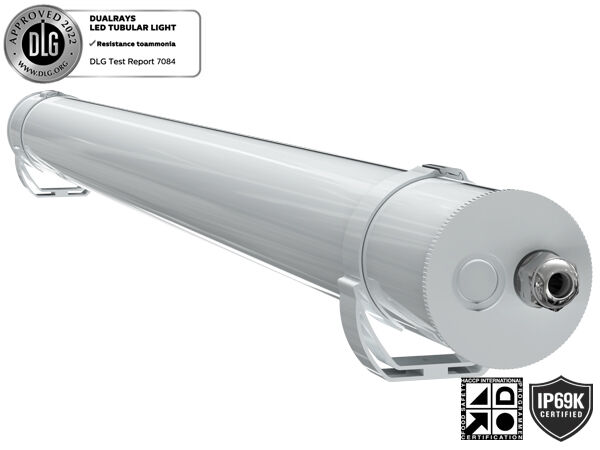

* Los LED de alto brillo SAN'AN SMD2835, LIFUD/BOKE/AGT con alta PF sin parpadeo, con regulación de potencia del interruptor DIP del conductor opcional.
* Las características de las máquinas de ensayo y de los equipos de ensayo de la serie 3 incluyen las siguientes:

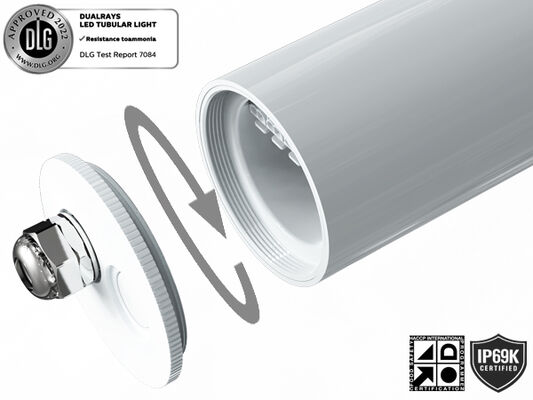

* Diseño de botón Cap final, rápido y conveniente para abrir y volver a bloquear para el cableado, mejora en gran medida la eficiencia y ahorra costos laborales;
* IP69K PMMA IK06 Protección antiamoniaco/UV/PC IK10 contra los rayos UV;
* El ángulo de luz de 120°/ 200°/ 280° es opcional.
*Las características de los dispositivos de control de velocidad se especifican en el punto 3.A.3.
* Instalaciones múltiples: suspensión, montaje en la pared, soporte magnético;
* Varios controles inteligentes: 1-10V, DALI, sensor de movimiento, sensor de luz diurna, Zigbee y emergencia;
* 3 CCT opcional (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Las condiciones de ensayo de las unidades de ensayo de las unidades de ensayo de las unidades de ensayo de las unidades de ensayo de las unidades de ensayo de las unidades de ensayo de las unidades de ensayo de las unidades de ensayo de las unidades de ensayo de las unidades de ensayo de las unidades de ensayo de las unidades de ensayo de las unidades de ensayo de las unidades de ensayo de las unidades de ensayo.
* Sin UV ni IR y completamente libre de mercurio;
* L80/B10 @ 65.000 h;
* Soporte personalizado para proyectos especiales;
Las opciones:
> Conducción: / TRIDONIC / BOKE Conducción no autónoma con tecnología DIP opcional.
> 3 CCT opcionales (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);

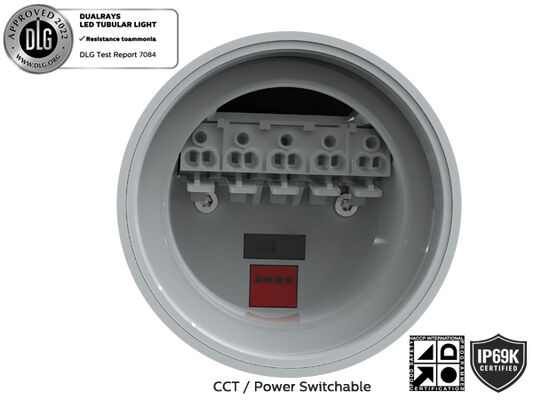

> Potencia conmutable DIP;
> Control y atenuación: 1-10V, DALI, sensor de movimiento, sensor de luz diurna, Zigbee y emergencia;

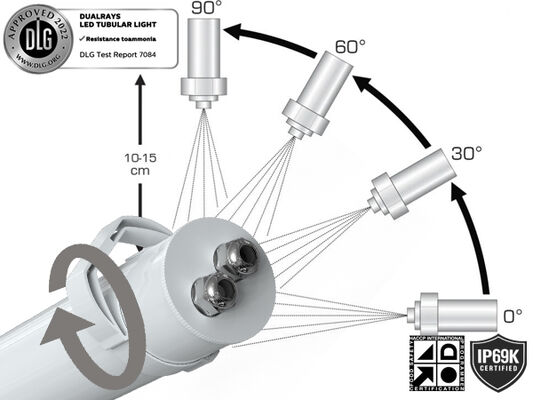

> 120°/ 200°/ 280° ángulo del haz opcional;
> Instalación: suspensión, montaje en la pared, soporte magnético;
>Material: PC/PMMA es opcional;
> Sustitución de los NCF fluorescentes;

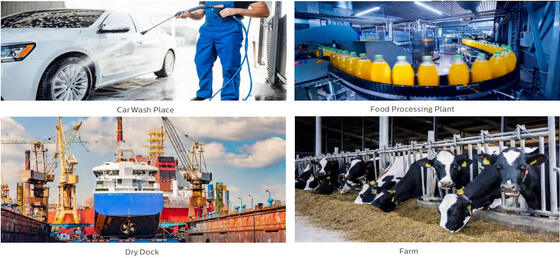

> Instalaciones de transformación de alimentos
> Instalaciones químicas;
> Almacén estable para animales;
> Lavadero de coches;
> Ubicaciones al aire libre e interior;
| Duración/mm Tamaño A/mm Tamaño B/mm Tamaño C/mm |
| 600 2 pies/600 623 78 |
| 1200 4 pies/1200 122378 |
| 1500 5pie/1500152378 |
| Sistema general |
| Material de la carcasa: PC/PMMA extrudido de acuerdo con la norma UNE-EN ISO 21305-1:2020, con filtro UV condicional ((IK10) |
| Material difusor: PC/PMMA extrudido de acuerdo con la norma UNE-EN ISO 21305-1:2020, con filtro UV condicional ((IK10) |
| Color de la carcasa: Blanco (RAL9016), otros colores opcionales |
| Las juntas de sellado: espuma de silicona |
Diodos de disipación térmica: a través del cuerpo de la lámpara 6063 AL sin aletas, sin fluidos conductores.
el contacto térmico con los módulos LED mediante una pasta de soldadura libre de plomo de alta conductividad |
| Anticondensación: válvula de equilibrio de presión para garantizar la liberación de humedad,evitar la condensación y mantener la estanqueidad IP de la luminaria |
| Finalización: pulverizado electrostáticamente y sublimado en el horno. Resistente a la corrosión |
| Alturas recomendadas de montaje: 2 - 8 metros |
| Mantenimiento: tapa de extremo rápida para facilitar la instalación |
| Conducción: Corriente constante con potencia opcional ajustable mediante interruptor DIP, integrado en la luminaria, con cableado previo |
| Control de atenuación: ON-OFF 1-10V atenuación DALI-2 Mesh Zigbee Casambi |
| IP (Clasificación de protección contra la entrada): IP67 / IP69K |
| La resistencia al impacto: IK10 |
| Clase de protección: Clase I |
| El cable de luz: 850°C (menos de 30o) |

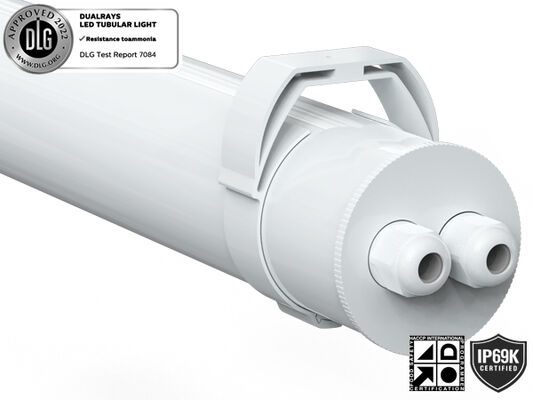

| Glándula del cable: Glándula del cable M20 (Glándula del cable de nylon o SS304/316 opcional) |
| Instalación: montado en el techo. Suspensión. Montado magnético. |
| Función inteligente:Sensor PIR. Sensor de microondas. Emergencia. |
| Sistema eléctrico |
| Cables a través: 3 * 1.5mm2 5 * 1.5mm2 3 * 2.5mm2 5 * 2.5mm2 cables a través para la opción |
| Válvulas de tensión: 220~240VAC/ 50/60Hz, 180-264VDC |
| Factor de potencia (PF): ≥ 0.96 |
| Distorción armónica total (THD): < 10% |
| Tipo de salida: no SELV ((no aislado) |
| Factor de parpadeo: < 1% |
| La medición de la visibilidad estroboscópica (SVM): < 0.4 |
| Perceptibilidad de los efectos estroboscópicos (Pst): < 1 |
| Conexión de terminales: tapa de extremo de tornillo rápido para facilitar el cableado |
| La energía de los luminarios B10A B16A C10A C16A |
| 20W 70 110 98 158 |
| 30W 46 74 66 104 |
| Módulo a través de interruptores de circuito LSS40W 35 55 49 78 |
| 50W 28 44 39 62 |
| 60W 23 37 34 52 |
| Sistema de fotometría |
| Los LED: SMD2835 (1W) |
|
CCT (temperatura de color correlacionada): CCT único (3000K, 4000K, 5000K, 5700K, 6500K)
3 CCT opcionales (3000-4000-5000K. 3000-4500-6000K.
|
| CRI (índice de reproducción del color): > 80Ra para el estándar (> 90Ra para el CRI más alto disponible) |
| Seguridad fotobiológica: RG0 (exento de riesgo) |
| CEE (clase de eficiencia energética): A++ |
| SDCM (desviación estándar de coincidencia de colores): < 5 (SDCM < 3 opcional) |
|
UGR (4H, 8H) : 24,9 (cruz)
23.4 (Longitudinal)
|
| Ángulo del haz: 120°. 280°. 360° opcional. |
| Duración útil media de las luminarias: 63.000 horas (L80B10) |
| Mantenimiento del lumen en e.o.l. > 70% |
| Eficiencia luminosa: 130LPW (PROLine) ∙ 160LPW (PRIMELine) opcional |
| La longitud es de 2 pies/600 mm 4 pies/1200 mm 5 pies/1500 mm |
| Potencia nominal: 20W 30W 30W 40W 42W DIP ((20~42W) 40W 60W 62W DIP ((30~62W) |
| (PRO) 2,600lm 3,900lm 3,900lm 5,200lm Máximo 5,460lm 5,200lm 7,800lm Máximo 8,060lm |
|
Lumens entregados
Se puede utilizar para la obtención de una imagen de la luz de la luz de la luz.
|
| Condición de funcionamiento |
| Temperatura y humedad de funcionamiento: -20 ~ +60 °C (-4 °F ~ 140 °F) / 5 ~ 85% de Hg, no condensado |
| Temperatura de almacenamiento / Humedad: -40 ~ +80 °C (-40 °F ~ 176 °F) / 5 ~ 85% RH, no condensado |
| El tiempo útil medio del LED L90B10: ≥0.96 |
| Duración nominal nominal (Tp < 70°C): hasta 100.000 horas |
| La velocidad máxima de conducción: 500.000H,MIL-HDBK-217F ((25°C) |
| Resistencia a las vibraciones: 10~500Hz,5G 12min / 1 ciclo, período de 72min. Cada uno a lo largo de los ejes X, Y, Z |
| No obstante lo dispuesto en el punto 6.2.3.1, los requisitos de seguridad se aplicarán a los vehículos de las categorías M1 y M2 incluidos en el anexo I. |
| Garantización: 5 años (prórroga hasta 7 años) |
| Certificaciones |
| Certificado global: ENEC CE RoHS D-marcado KEMA-KEUR Listado, SAA C-Tick RCM CB ETL/CETL DLC Premium |
| Directivas de seguridad: EN 60598-1 |
| Las directivas EMC: EN 55015 EN 61547 EN 61000-3-2 EN 61000-3-3 EN 61347-2-13 EN 61347-1 EN 62384 |
| Otras directivas: IEC 62262 EN 13032-4 EN 62717 EN 6272-1 EN 6272-2-1 EN 61643-11 |
* Tolerancia al flujo luminoso, tolerancia a la potencia y tolerancia a la temperatura del color ± 5%, 5000K y CRl> 80.
* El haz de iluminación, la distribución de la intensidad luminosa y la eficiencia luminosa se examinaron de acuerdo con la norma EN ISO 17025:2005 para la serie de normas EN13032 y la norma LM-79.
* Información actualizada del producto y condiciones generales de garantía disponibles en nuestro sitio web www.DUALRAYS.com
* La información detallada sobre los flujos luminosos y las potencias para los índices individuales se indica en la ficha de datos del producto.
* Los valores pueden estar sujetos a cambios debido a la inclinación del LED.
* Los parámetros en la ficha de datos se dan para Ta=25°C, basados en 4000K/80Ra, eficiencia 10% superior con 70Ra
Montado en el techo:
Perfora el agujero de tornillo en el techo fija el clip en el techo con un tornillo presiona en la luminaria con la mano con fuerza

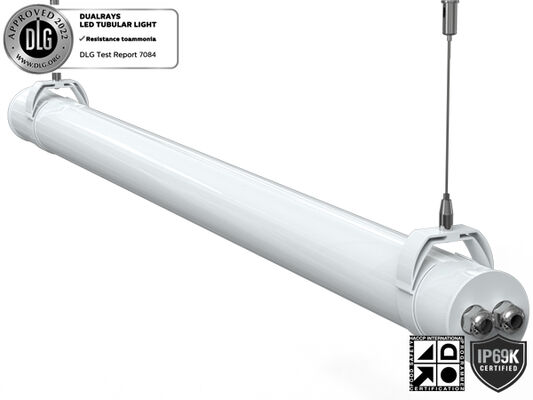

Suspensión:
Perforación agujero de tornillo en el techo. haga clic en la luminaria con la mano con fuerza, y fijar el gancho de montaje en el techo, instalar
después ajustar la longitud de los conjuntos de suspensión.el clip.
Montura de techo giratorio:
Perfora el agujero de tornillo en el techo.Gire el ángulo a pedido.
Se aplicará la siguiente regla:
Saque los clips 2PCS con anillos magnéticos Pegar en la luminaria con clips magnéticos Fija la luminaria en metal ((Fe, Ni, Co) o
del paquete de componentes.Con la mano apretada.superficie de objetos de aleación según sea necesario.
Conexión vinculable:
| Duración en mmCaja interior Caja exterior Unidad QTY/CTN N.W G.W/Caja |
| 600 730 x 100 x 95 mm 745 x 315 x 300 mm 9PCS 1,3 kg 12,9 kg |
| 1200 1330 x 100 x 95 mm 1345 x 315 x 300 mm 9PCS 1.9Kg 19.4Kg |
| 1500 1630 x 100 x 95 mm 1645 x 315 x 300 mm 9PCS 2.5Kg 25.6Kg |
Por favor, lea todas las instrucciones siguientes antes de instalar:
* Para evitar descargas eléctricas, asegúrese de que la fuente de alimentación esté apagada antes de la instalación.
* La lámpara debe ser instalada y operada por un electricista o técnico cualificado de acuerdo con el Código Nacional de Electricidad y los correspondientes códigos locales.
* Desempaque y examine cuidadosamente la lámpara, informe cualquier daño y guarde todos los materiales de embalaje si alguna parte del producto se dañó durante el transporte.
* Si la lámpara está dañada, no la use.
Declaración:
De acuerdo con el estándar internacional de luminarias LED,aquí DUALRAYS declara formalmente que los productos de la serie DUALRAYS LED Highbay Light (UFO Highbay) solo pueden aplicarse en entornos interiores o semiexteriores neutralesMientras tanto, DUALRAYS promete una garantía completa para los productos.
No se permitirá ninguna aplicación en entornos severos, incluidas temperaturas altas/bajas, humedad alta, salinidad alta, amoniaco alto, etc., sin la confirmación oficial del fabricante.Si ocurre alguna aplicación errónea, la garantía ya no está garantizada.
