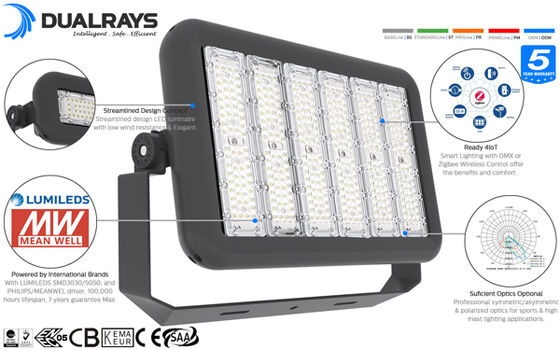

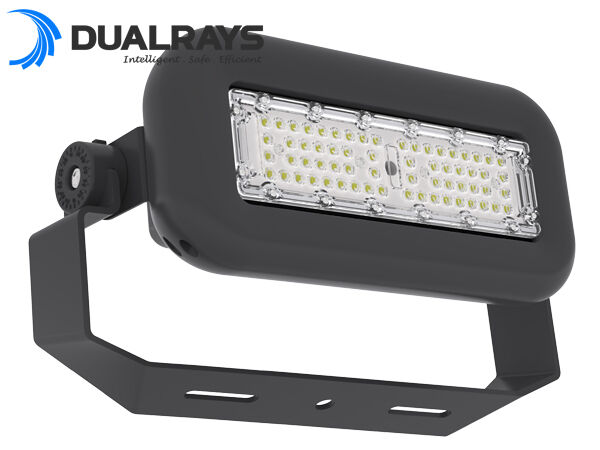

* LED SAN'AN LUMILEDS LUXEON SMD3030 2D / SMD5050 de alto brillo, controlador Meanwell XLG / PHILIPS opcional;
* Fundición a presión integrada de precisión ADC12 AL, excelente conductividad térmica;
* Protección IP65/IK10;
* 30°/60°/90°/120°simétrico, 49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78°/143*50°asimétrico,
Óptica polarizada de 45°, polarizada de 60° (en desarrollo) Opcional;

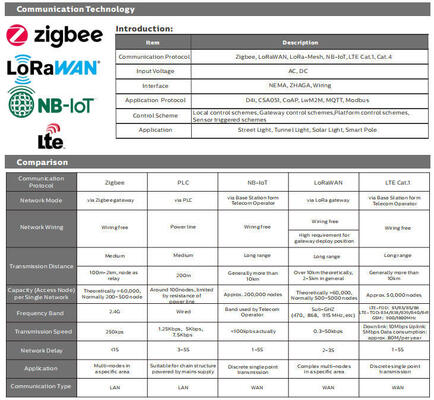

* Varios controles inteligentes: 1-10 V, DALI, DMX512, Zigbee para opción;
* Sin rayos UV ni IR y completamente libre de mercurio;
* L80/B10 @ 100.000h;
* Soporte personalizado para proyectos especiales;
Opciones:
> Controlador: Meanwell//SOSEN/PHILIPS, controlador de desarrollo propio DURALYS, duradero y compacto.
> LED: LED LUMILEDS/SAN'AN Opcional;
> Eficiencia: 130LPW/160LPW Opcional;
> Controles y Atenuación: 1-10V, DALI, DMX512, Zigbee para Opción;
> Lente óptica: 30°/60°/90°/120°simétrica, 49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78°/143*50°asimétrica,
Óptica polarizada de 45°, polarizada de 60° (en desarrollo) Opcional;
>Iluminación de plataformas (aeropuertos) y puertos;

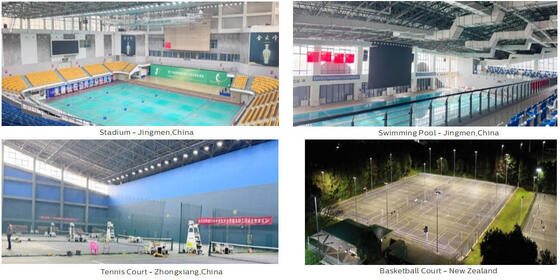

>Aplicaciones de iluminación para deportes recreativos (Fútbol, Hockey, Baloncesto, Golf, Tenis, etc);
>Iluminación del área del mástil alto;
>Iluminación de fachadas de grandes edificios;
>Estacionamientos y áreas industriales;
>Rotondas y cruces de autopistas;
| Sistema general |
| Material de la carcasa: Aluminio ADC12 fundido a alta presión EN AC-43000, EN AC-43100, EN AC-43400, EN AC-44100,EN AC-47100 según norma UNE EN 1706 con recubrimiento en polvo. |
| Color de la carcasa: Negro metálico (RAL9017), otros colores opcionales |
| Juntas de sellado: Espuma de silicona |
Disipación Térmica de LEDs: Mediante cuerpo de luminaria ADC12 AL sin aletas, sin fluidos conductores. Disipación por convección pasiva
asegurando el contacto térmico con los módulos LED a través de una pasta de soldadura sin plomo de alta conductividad |

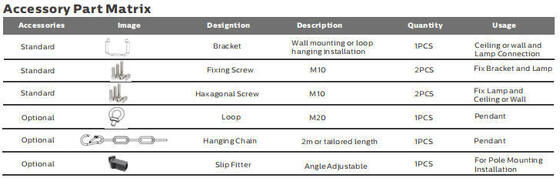

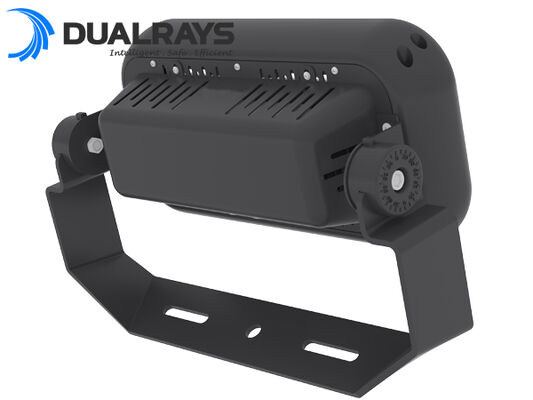

| Soportes: soporte en forma de U con rotación de 360°. |
| Altura de montaje recomendada: 5 - 20 metros |
| Mantenimiento: Fácil, apertura con destornillador, concepto modular para fácil reemplazo de componentes: LED, controladores, SPD. |
Controlador: Controlador programable y ajustable de corriente constante. Integrado en la caja del controlador, precableado
dentro de una caja de conductor galvanizada. |
| IP (Clasificación de protección de ingreso): IP66 |
| IK (Resistencia al Impacto): IK10 |
| Clase de protección: Clase Ⅰ |
| Entrada de cables: H05RN-F 3*1,5 mm2 | H05RN-F 5*1,5 mm2 (sección máxima 4 mm2) |
| Resistencia a picos de tensión: CM: 10 kV, DM: 6 kV |
| SPD (opcional): 10kV-10kA, tipo II, con señal LED y termofusible para desconectar carga al final de su vida útil |
| Instalación: Instalación con soporte, adecuada para instalación en el suelo, pared, mástil alto y otros planos sólidos. |

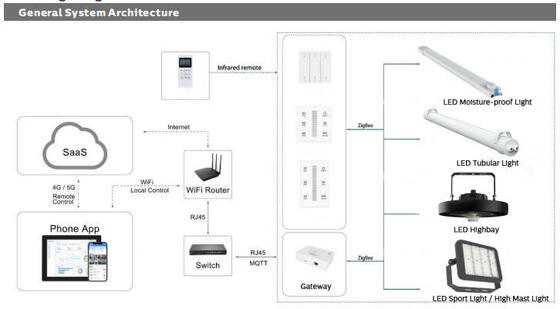

| Función inteligente: 0-10V, PWM, control de tiempo, DMX, Zigbee, DALI |
| Sistema eléctrico |
| Voltaje principal: 100~277VAC/ 50~60Hz | 277~480VCA/ 50~60Hz |
| Factor de potencia (FP): ≥0,95 |
| Distorsión armónica total (THD): <10% |
| Tipo de salida: No SELV (no aislado) |
| Factor de parpadeo: <1% |
| Eficacia del conductor: >90% |
| Clase energética: A++ IPEA>1,15 |
| Sistema de fotometría |
| LED: SMD3030 / SMD5050 Opcional |
| CCT (temperatura de color correlacionada): CCT único (3000K | 4000K | 5000K | 5700K |6500K) |
| CRI (Índice de reproducción cromática): >70Ra para estándar (>80Ra para CRI más alto disponible) |
| Seguridad Fotobiológica: RG0 (exento de riesgo) |
| Relación de salida de luz hacia arriba: ULOR 0% |
| Relación de salida de luz descendente: DLOR 100% |
| Índice de deslumbramiento: Entre D5 y D6 (dependiendo de la distribución luminosa) |
| Categoría de intensidad luminosa: Entre G*4 y G*6 (dependiendo de la distribución luminosa) |
| Flujo luminoso CIE nº3: >95% |
| SDCM (desviación estándar de coincidencia de colores): <6 |
|

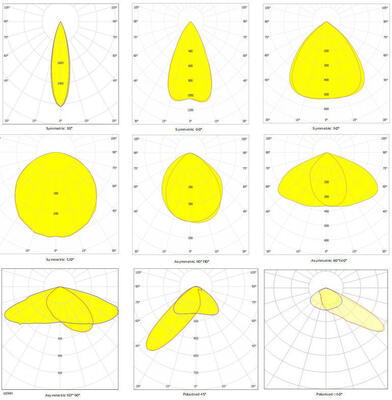

Ángulo de haz: 30°/60°/90°/120°simétrico, 49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78°/143*50°asimétrico,
45°polarizado,60°polarizado (en desarrollo)
|
| Vida útil media de la luminaria: 100.000 horas (L80B10) |
| Mantenimiento del lumen al eol: >70% |
| Eficacia luminosa: 130LPW (PROLine) | 160LPW (PRIMELine) Opcional |

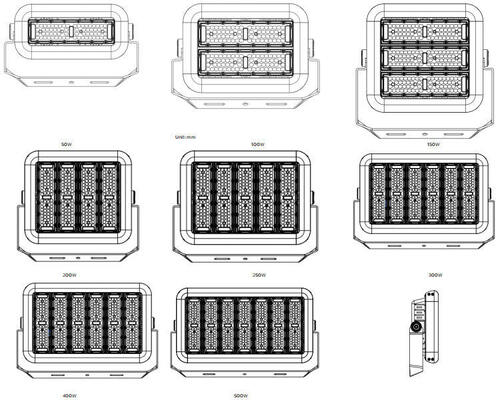

| Potencia nominal: 50W 100W 150W 200W 300W 400W 500W |
|
Lúmenes entregados
@ 5000K, CRl>70 (PRO) 6.500lm 13.000lm 19.500lm 27.000lm 39.000lm 52.000lm 65.000lm
|
| (PRIMERO) 8.000lm 16.000lm 24.000lm 32.000lm 48.000lm 64.000lm 80.000lm |
| Condición de operación |
| Temperatura/humedad de funcionamiento: -40~ +50 ℃ (-40°F ~ 122°F) / 10~90% RH, no condensado |
| Temperatura/humedad de almacenamiento: -40~ +80 ℃ (-40°F ~ 176°F) / 10~90% RH, no condensado |
| Tiempo útil medio LED L80B10: ≥100.000H |
| Vida útil nominal nominal (Tp <70 ℃): hasta 100 000 h |
| MTBF del controlador: 500.000H, MIL-HDBK-217F(25℃) |
| Resistente a vibraciones: 10 ~ 500 Hz, 5G 12 min/1 ciclo, período de 72 min. Cada uno a lo largo de los ejes X,Y,Z |
| Ruido acústico: <25 dB (distancia de 30 cm, funcionamiento normal) |
| Garantía: 5 Años (Ampliable hasta 7 años) |
| Certificaciones |
| Certificado Global: ENEC | CE | RoHS | Marca D | Cotizada KEMA-KEUR, SAA | C-tick | RCM | CB | ETL/CETL | Contenido descargable premium |
| Directivas de seguridad: EN 60598-1 | EN 60598-2-3 | EN 62493 | CEI 62471 |
| Directivas EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Otras directivas: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Tolerancia de flujo luminoso, tolerancia de potencia y tolerancia de temperatura de color ±5%, 5000K y CRl>70.
* El haz de iluminación, la distribución de la intensidad de la luz y la eficiencia de la luz se examinaron de acuerdo con la norma EN ISO 17025:2005 para la serie de normas EN13032 y la norma LM-79.
* Información actualizada del producto y términos generales de garantía disponibles en nuestro sitio web www.DUALRAYS.com
* La información detallada sobre flujos luminosos y potencias para índices individuales se indica en la ficha técnica del producto.
* Los valores pueden estar sujetos a cambios debido a la combinación de LED.
* Los parámetros en la hoja de datos se dan para Ta=25°C, basado en 5000K/70Ra.
* Tolerancia de potencia con versión ZHAGA o fuente de alimentación D4i/SR: ±10%.
Apague la alimentación, conecte el cable de CA.
Conexión de atenuación (con controlador regulable)
1.Compatible con atenuación de 0-10V.
2.Conecte los cables como se muestra en el diagrama anterior.
| Potencia/W Caja interior Cant. caja exterior”/CTN Unidad NW GW/Caja |
| 50 260x150x425mm 635x540x445mm 8UDS 3,6Kg 32,8Kg |
| 100 300x150x425mm 635x620x445mm 8UDS 5,8Kg 51,6Kg |
| 150 405x150x425mm 635x420x445mm 4UDS 7,4Kg 33,5Kg |
| 200 415x150x410mm 635x430x430mm 4UDS 9,3Kg 42,7Kg |
| 250 415x150x485mm 415x150x485mm 1 UDS 13,9Kg 16,3Kg |
| 300415x150x560mm 415x150x560mm 1 UDS 16,3Kg 19,5Kg |
| 400 415x150x560mm 415x150x560mm 1 UDS 19,5Kg 22,8Kg |
| 500 415x150x635mm 415x150x635mm 1 UDS 22,8Kg 25,5Kg |
Lea todas las instrucciones a continuación antes de la instalación:
* Para evitar descargas eléctricas, asegúrese de que la fuente de alimentación esté apagada antes de la instalación.
* La lámpara debe ser instalada y operada por un electricista o técnico calificado de acuerdo con el Código Eléctrico Nacional y los códigos locales correspondientes.
* Desempaque y examine la lámpara cuidadosamente, informe cualquier daño y guarde todos los materiales de embalaje si alguna parte del producto resultó dañada durante el transporte.
* Si la lámpara está dañada, ¡no la utilices!
Declaración:
De acuerdo con el estándar internacional de luminarias LED, aquí DUALRAYS afirma formalmente que los productos de la serie DUALRAYS LED Highbay Light (UFO Highbay) solo pueden aplicarse en ambientes neutros interiores o semiexteriores. Mientras tanto, DUALRAYS promete garantía total para los productos.
No se permite ninguna aplicación en entornos severos, incluidas temperaturas altas o bajas, alta humedad, alta salinidad, alto contenido de amoníaco, etc., sin la confirmación oficial del fabricante. Si ocurre alguna aplicación incorrecta, la política de garantía ya no está garantizada.
